冷冻机用蛇形盘管换热组件结构设计

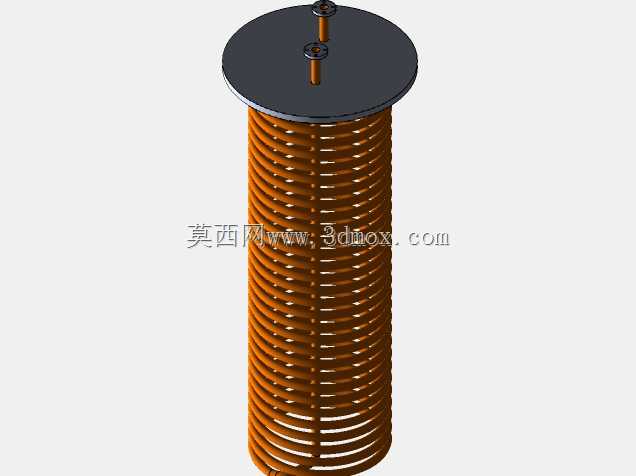

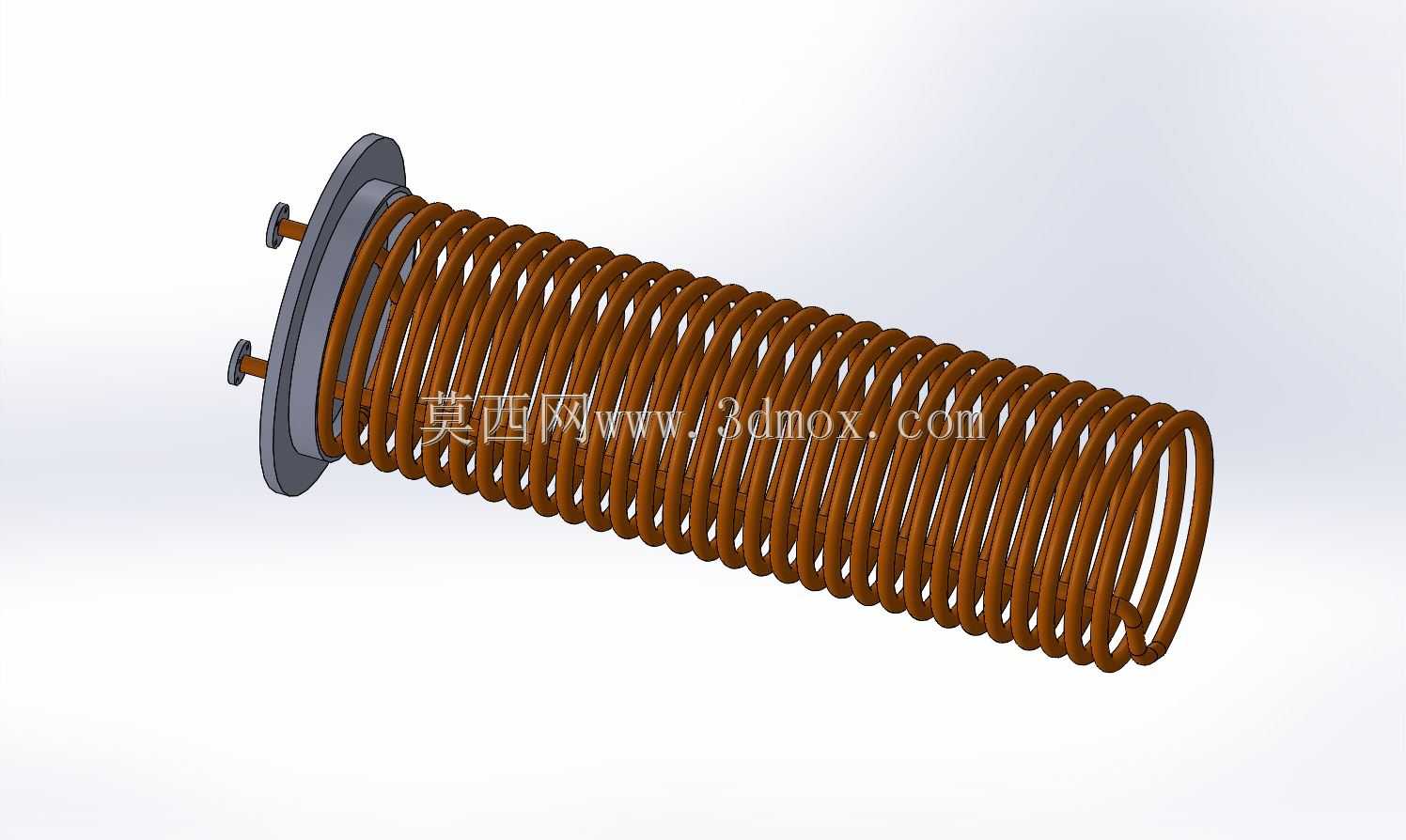

该蛇形盘管组件主要配套小型制冷冷冻设备使用，在制冷循环回路中承担冷媒与外界介质的热交换职能，冷媒在盘管内部流动过程中，通过连续弯折的管壁将冷量传递到外侧流经的空气或载冷介质中，实现制冷系统的热量转移，是压缩式制冷设备中蒸发器端的核心换热部件。从结构设计来看，盘管采用等直径紫铜管连续螺旋弯折成型，相邻管圈之间预留均匀间隙，避免管间贴合导致的换热面积浪费，同时保证介质能够充分接触每一段管壁，提升整体换热效率；盘管一端集成带安装孔的法兰端板，端板上伸出两个带外螺纹的介质接头，分别对应冷媒的进、出口，安装时可直接通过接头对接制冷系统的管路，端板则通过螺栓固定在冷冻机的腔体壁面上，无需额外设计复杂的安装支架，能够大幅缩减现场装配的工序时长。设计过程中需要重点考量盘管的弯曲半径，弯曲半径过小会导致铜管内壁出现褶皱变形，增大冷媒流动的沿程阻力，甚至造成管腔通流面积减小影响冷媒循环流量，弯曲半径过大则会在有限的安装空间内压缩有效换热管长度，降低整体换热量，因此建模时需要先根据冷冻机腔体的内部安装边界，确定盘管的整体外径与总长度，再匹配铜管的管径参数，反推最优的螺旋弯曲半径，保证管内冷媒流速处于合理区间，既不会因流速过高产生额外的流动噪音与压损，也不会因流速过低导致换热系数不足。安装边界方面，该组件整体为圆柱状螺旋结构，安装时需要预留出盘管周向的介质流通空间，不能与腔体内壁或其他零部件贴靠，避免遮挡换热间隙影响介质流通；端板上的接头位置与安装孔位采用对称布局，能够适配不同进出管方向的安装需求，降低管路对接的错位风险。盘管表面不做额外涂层处理，保留紫铜本身的高导热特性，端板采用硬质金属材质加工，与盘管端部采用焊接方式固定，保证连接位置的密封性能，避免冷媒泄漏影响制冷系统的运行稳定性。在实际选型应用中，可根据冷冻机的制冷量需求，调整盘管的总圈数、管径以及整体长度，匹配不同功率的制冷压缩机，该结构形式的盘管相比直管式换热结构，能够在更小的安装空间内布置更长的换热管路，非常适合小型台式冷冻机、嵌入式制冷模块这类安装空间受限的设备使用。
