交错编织式钢丝防护围栏结构

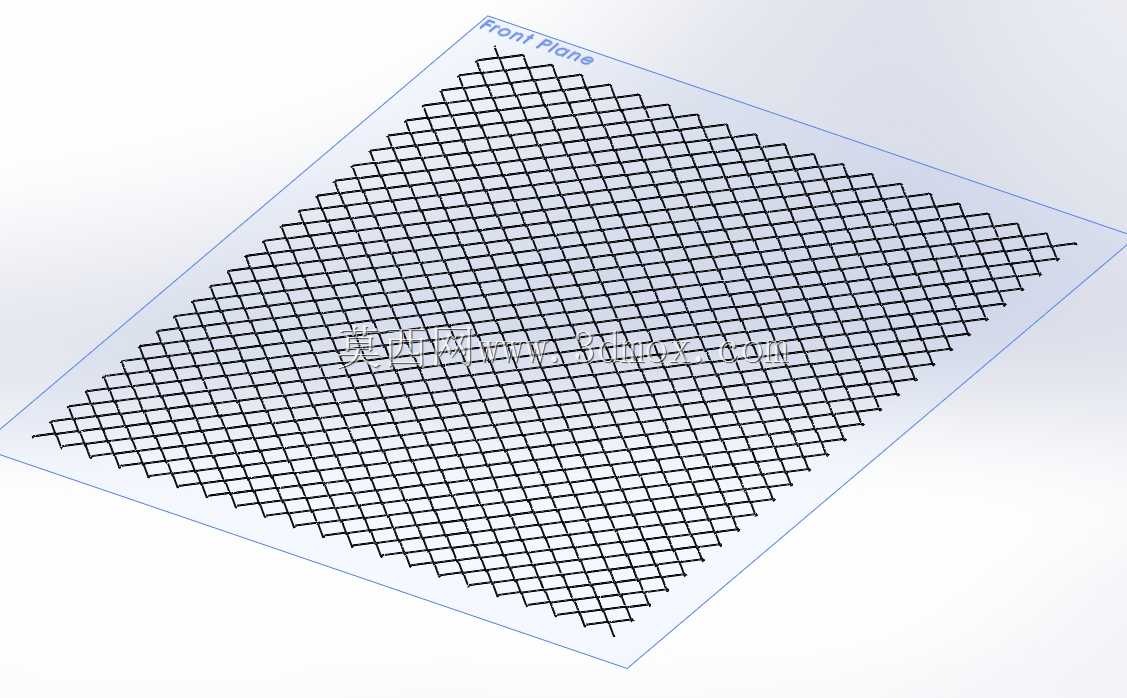

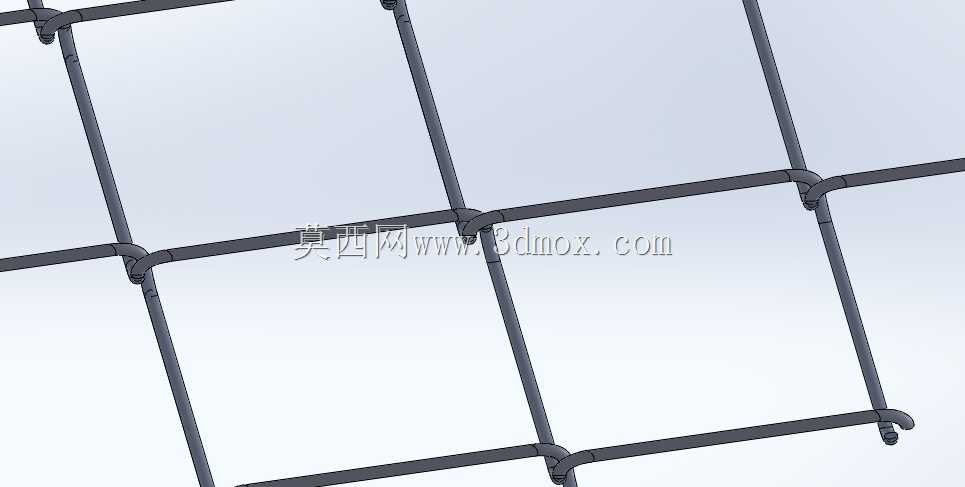

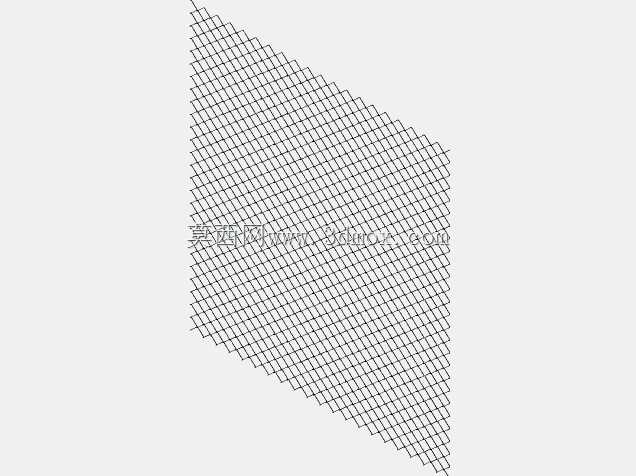

这类交错编织的钢丝网结构，在厂区周界防护、户外设备隔离、养殖场地围挡、边坡临时防护等场景中应用十分广泛，不同场景下对网丝直径、网孔尺寸的选型要求差异明显，做结构设计时需要先匹配对应场景的抗冲击、防穿越性能要求。从结构本身来看，每根钢丝的弯折节点采用互锁咬合的编织方式，没有额外的焊接点或紧固件，相邻钢丝在节点处形成近似1°的节隙人近似值，既保证网体整体的连接强度，又能让网面具备一定的柔性变形能力，当受到局部外力冲击时，冲击力可以通过节点的微小位移分散到周边多根钢丝上，避免局部应力集中导致网丝断裂。设计这类网体结构时，首先要确定安装边界的尺寸，根据立柱的间距计算单张网片的长宽尺寸，网片边缘需要预留出与立柱固定的连接余量，网孔的对角线尺寸要根据防护等级确定，防止人员或防护对象从网孔穿越。钢丝的弯折半径需要匹配丝径参数，弯折半径过小会导致钢丝弯折处产生应力集中，长期使用后容易出现断裂，弯折半径过大则会导致节点咬合不紧，网体容易出现散脱变形。实际安装时，网片与立柱的连接可以采用专用卡扣或者铁丝绑扎，相邻网片之间的搭接宽度需要控制在合理范围，避免出现防护缝隙。网体的柔性特性也让它可以适应一定的地形起伏，在不平整的地面安装时不需要完全裁剪网片，通过调整节点的张紧度就能贴合地面轮廓，减少现场施工的裁剪工作量。做三维建模时，需要重点还原钢丝节点的互锁结构，不能简单用交叉圆柱代替，要体现出每根钢丝在节点处的弯折避让关系，这样导出的工程图才能准确指导钢丝的弯折加工，避免生产出来的网片节点无法正常咬合组装。同时建模时要考虑网体的阵列规律，通过单节链节的阵列完成整体网体的搭建，方便后续根据不同的安装尺寸快速调整网片的整体规格，不需要重复建模。这类结构在做受力仿真时，要重点验证节点处的应力分布，确认在额定冲击载荷下，钢丝弯折处的应力不会超过材料的屈服强度，保证网体的长期使用寿命。
