异径外螺纹塑料管路缩径接头结构

这类缩径外螺纹接头在民用给排水、小型灌溉管路、家装水暖改造场景中应用十分普遍，主要承担不同通径管路之间的转接连通作用，解决管路布设过程中管径不匹配的衔接问题，避免因强行变径导致的管路应力集中、渗漏风险。从实际使用场景来看，这类接头常被用在户内自来水支路转接、净水器进出水口变径连接、小型气动系统低压管路转接等位置，适配带内螺纹的管路端口，无需额外焊接或粘接，依靠螺纹啮合配合生料带填充即可实现密封，安装拆卸都比较便捷，后期管路维护更换配件时操作门槛低。

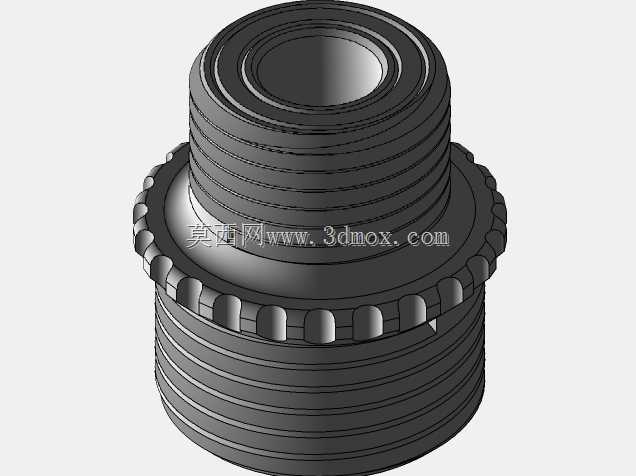

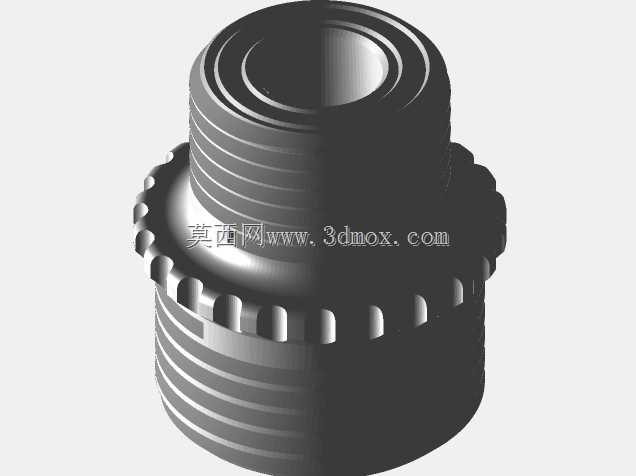

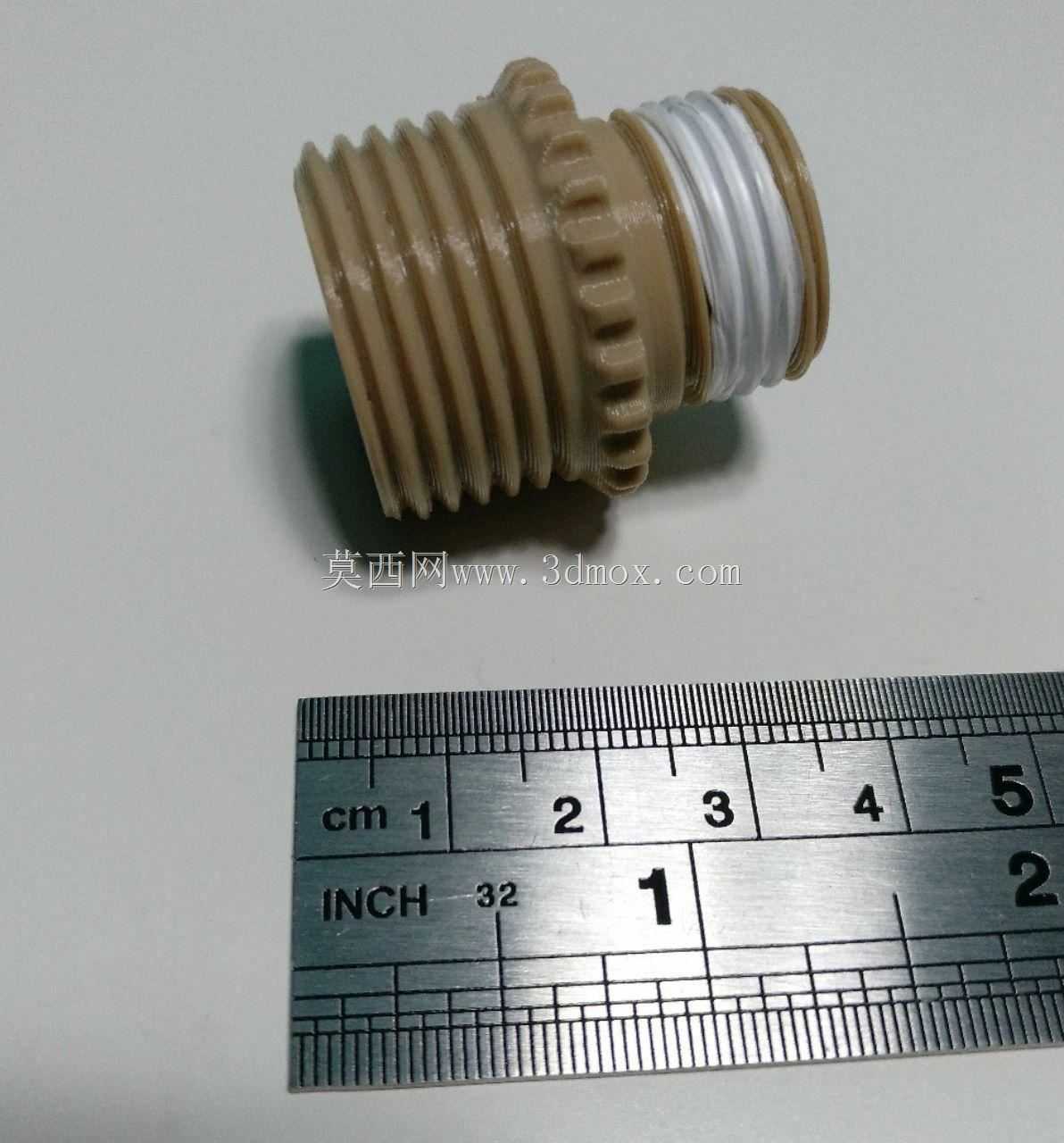

从结构设计角度来看，接头两端采用不同规格的外螺纹设计，一端适配大口径管路内螺纹，一端适配小口径管路内螺纹，中间的滚花防滑段是特意设计的施力结构，安装时无需额外夹持工具，徒手即可拧动完成初步紧固，针对狭小安装空间内工具无法伸入的场景，这种滚花结构能大幅降低安装难度。接头中部的限位凸台可以控制螺纹拧入深度，避免拧入过深顶坏管路内部密封结构，也能防止拧入深度不足导致的连接强度不够、承压时脱落的问题。从实物尺寸来看，接头整体长度控制在4厘米左右，最大外径不超过2厘米，安装时预留的操作空间很小，适合布设紧凑的管路系统，不会因为接头体积过大挤占周边管路或元器件的安装位置。

设计这类接头时，首先要考虑两端螺纹的同轴度误差，若同轴度偏差超过0.1毫米，安装后管路会出现偏斜，长期受水压波动影响容易在螺纹根部产生应力开裂，因此建模阶段需要严格保证两端螺纹轴线的重合度，中间滚花段的齿形深度控制在0.3毫米左右，既保证足够的摩擦力方便徒手拧动，又不会因为齿形过深导致接头壁厚不足影响结构强度。螺纹段的长度设计也需要匹配常规管件的内螺纹深度，过长会导致安装后多余螺纹外露容易积污锈蚀，过短则啮合牙数不足，承压能力达不到使用要求。这类塑料接头的常规承压范围在1.0MPa以内，完全满足民用低压管路的使用需求，接头端部的螺纹导入段做了倒角处理，安装时可以顺利对准内螺纹端口，不会出现错牙、刮伤内螺纹的问题。

在管路布设选型时，需要提前确认两端对接管路的螺纹规格，区分管螺纹的制式，避免选错螺纹类型导致密封失效，这类缩径接头的流通孔径经过平滑过渡设计，不会在变径位置出现直角台阶，减少管路内部的流阻，降低水流通过时的压力损失，也能避免杂质在变径位置沉积堵塞管路。
