手动多齿松土翻整作业工具结构

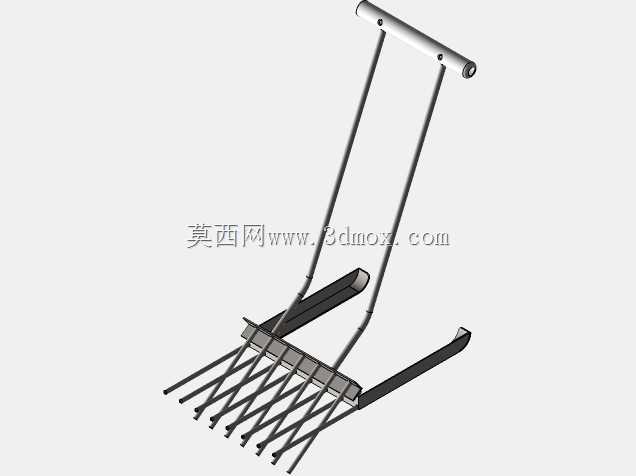

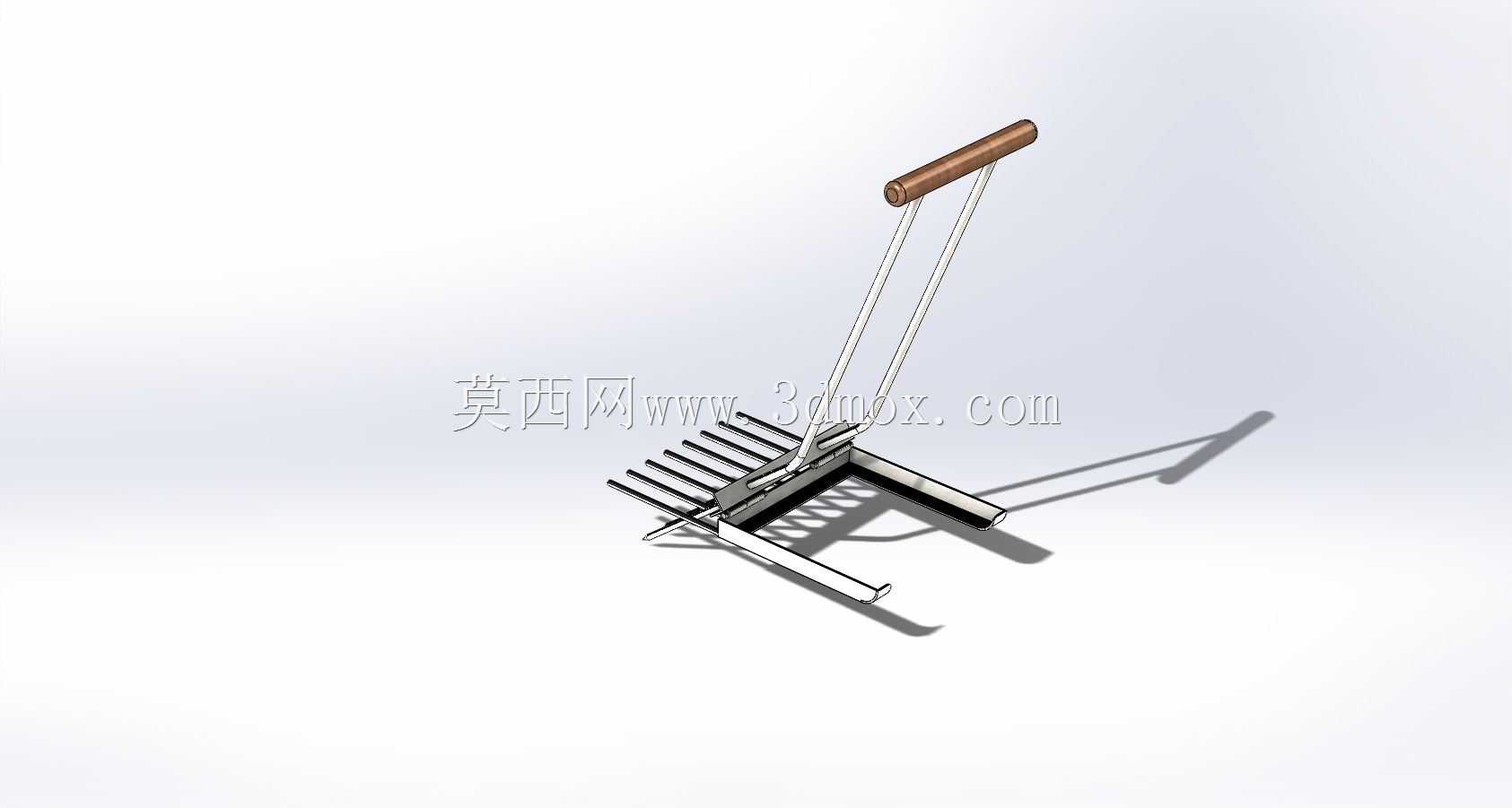

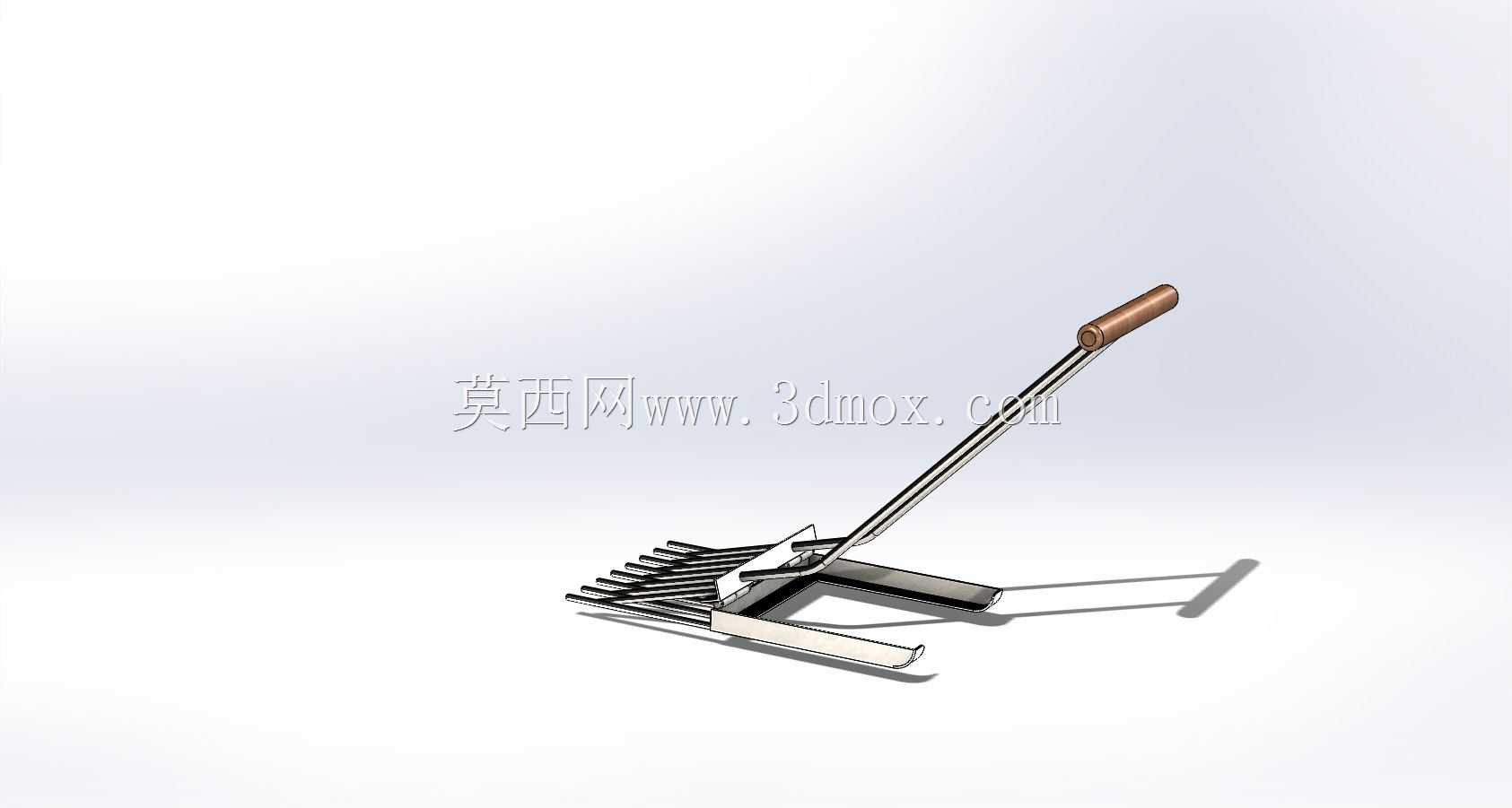

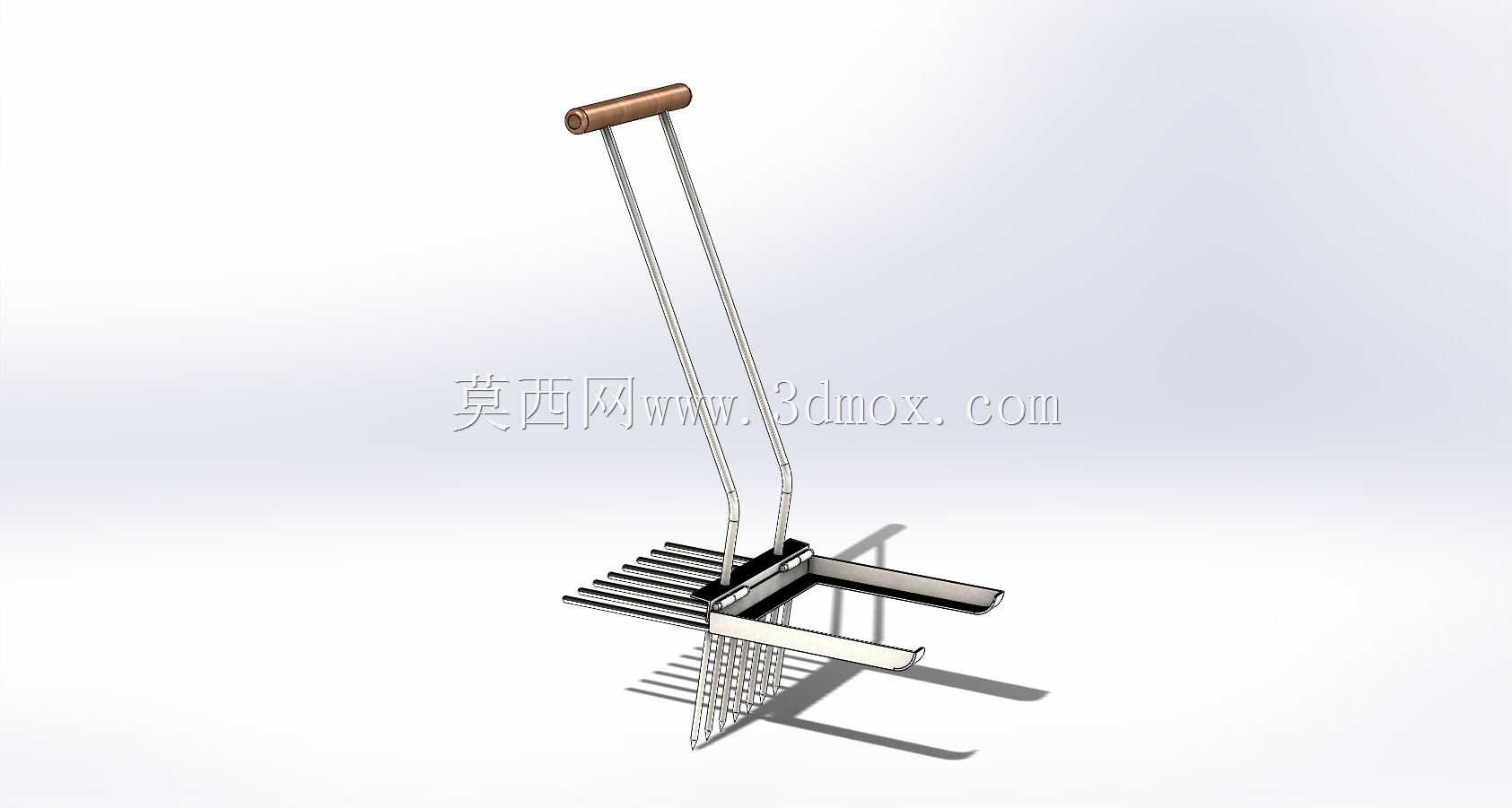

这款手动作业工具主要面向小面积庭院整地、菜园翻土、苗床松整的作业场景，区别于常规宽幅农用耙具，其结构设计更适配狭窄种植区域的精细化作业需求，无需额外动力输入，单人即可完成操作，能够避免大型翻整设备对作物根系、田垄边界的破坏。从功能特性来看，前端多齿作业端采用等间距平行排布的扁钢齿结构，齿端做了斜切磨尖处理，入土时可有效降低切入阻力，作业时依靠前端支撑滑脚控制入土深度，避免齿部插入过深导致作业阻力陡增，同时支撑滑脚可在已平整地面滑行，保证作业深度的一致性，不会出现局部翻土过深或过浅的问题。操作端采用双杆斜向支撑结构，搭配圆柱木质握把，握把做了圆角打磨处理，握持时贴合手掌轮廓，长时间作业不易产生硌手的疲劳感，双杆支撑的结构相比单杆设计，受力分布更均匀，推压作业时杆体不会出现单侧偏摆的情况，作业过程中施力方向更易控制。设计过程中优先考虑了手动作业的力传递效率，将作业齿的安装角度设置为与地面呈22度夹角，推进行程中齿部可顺着切入角度破开板结土层，同时将结块土壤顺着齿间缝隙漏下，不会出现土壤粘附堆积在齿间的情况，作业后地表土块细碎度满足播种、栽苗的整地要求。整体结构的安装边界控制在单人可操作的尺寸范围内，握把高度适配多数成年人直立操作的握持高度，作业时无需大幅弯腰，可降低长时间作业的腰部负荷，前端作业幅宽控制在400毫米以内，可在行距300毫米以上的作物行间穿行作业，不会刮碰两侧作物植株。底部支撑结构采用弯折扁钢制作，与作业齿架采用螺栓紧固连接，后期若出现齿部磨损、支撑件变形的情况，可单独拆卸更换对应部件，无需整体报废，维护成本更低。各连接节点均做了加强焊接处理，推压作业时杆体与齿架的连接位置可承受较大的纵向推压力，不会出现开焊、变形的问题，木质握把与金属杆体采用贯穿销钉固定，长期使用也不会出现握把转动、脱落的情况。
