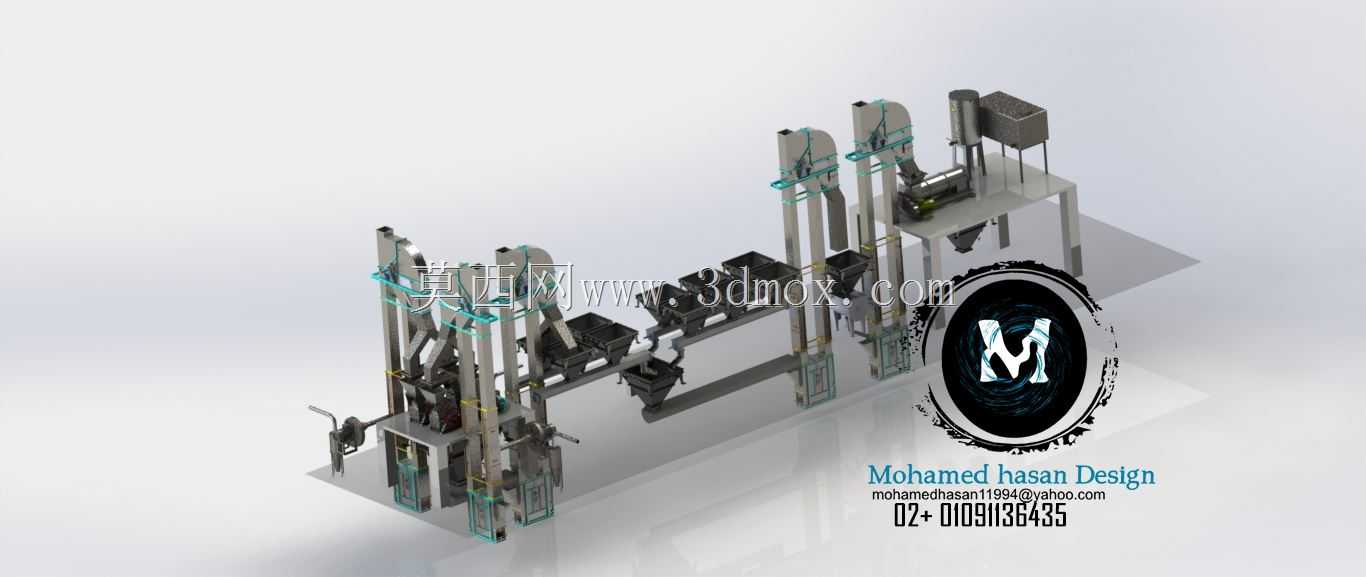

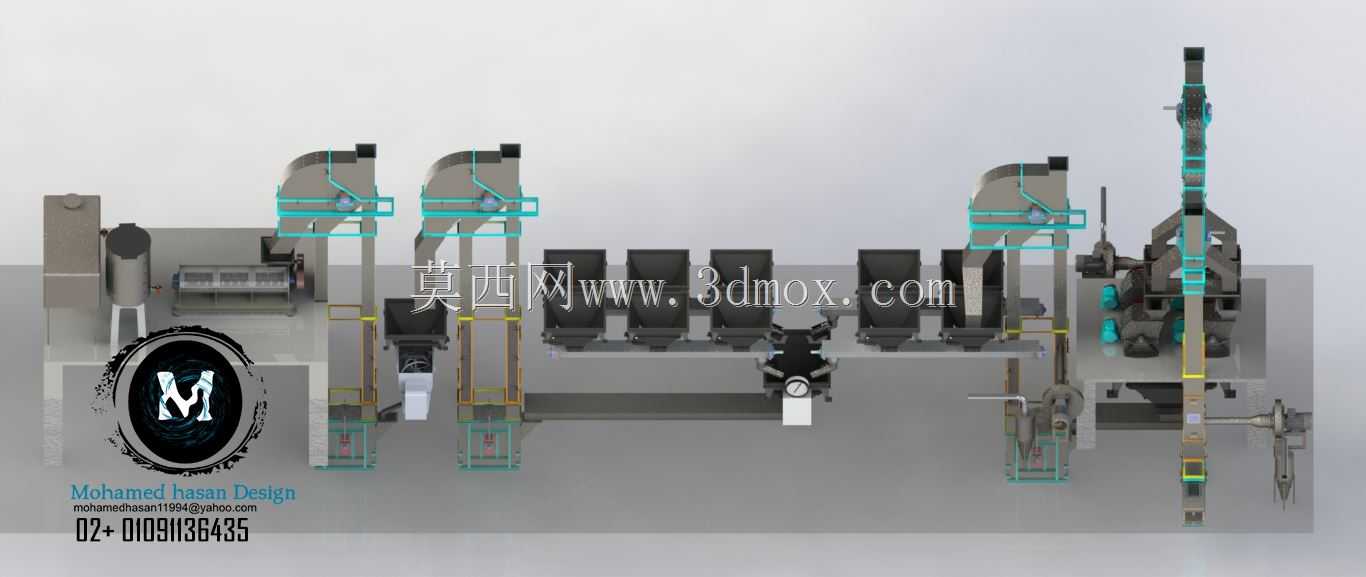

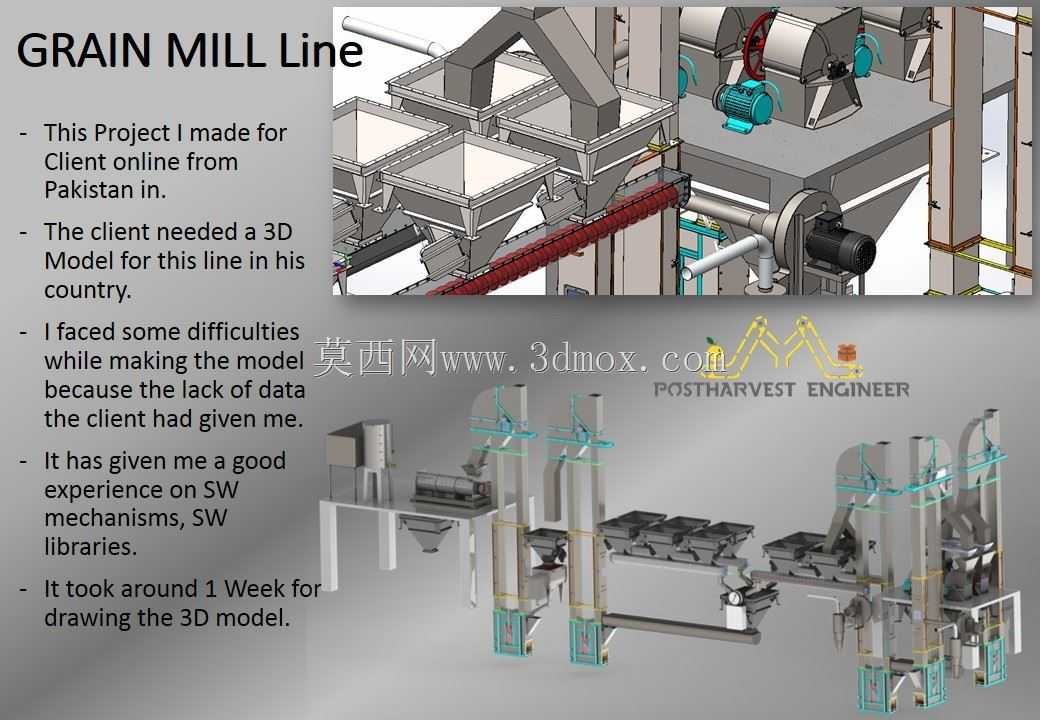

谷物加工输送生产线成套设备结构

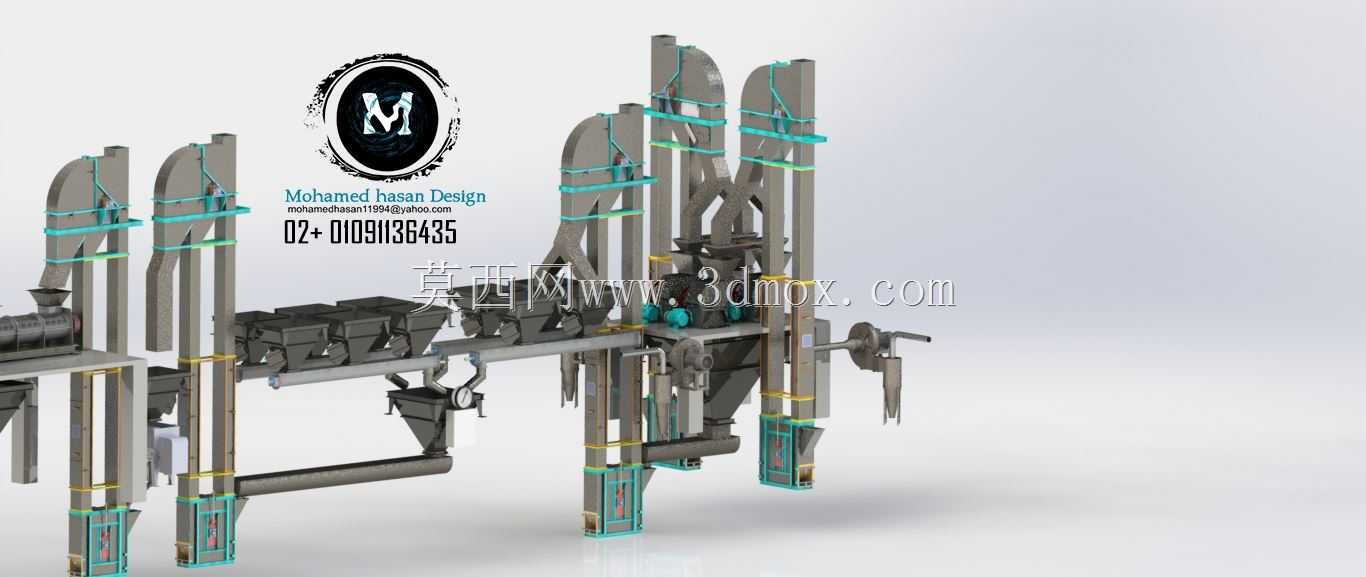

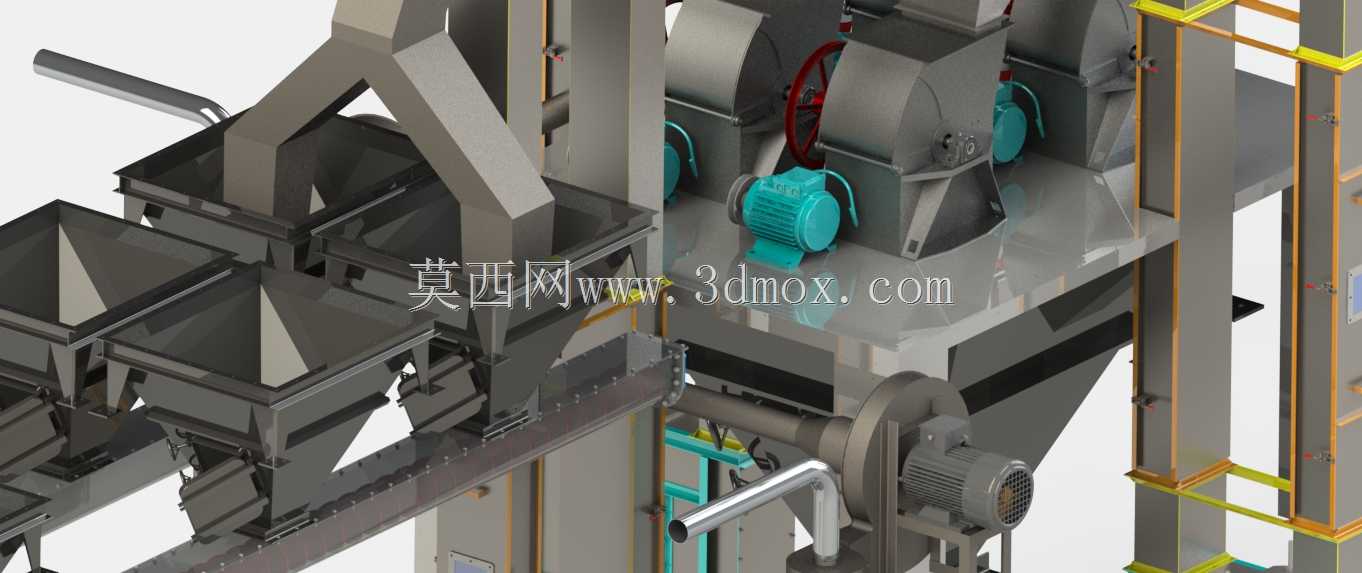

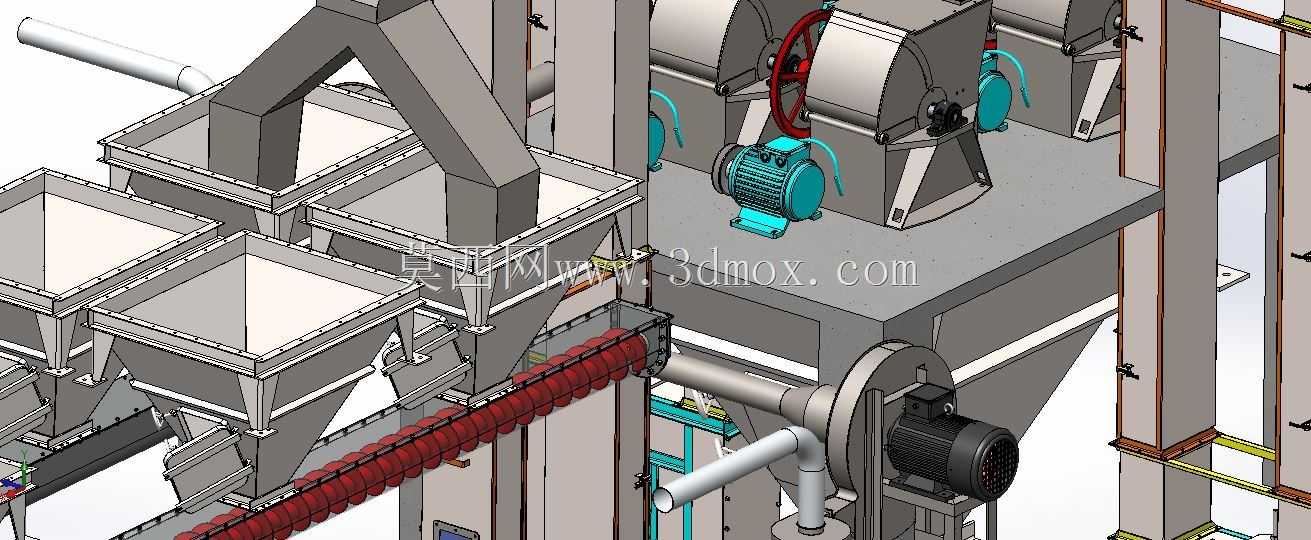

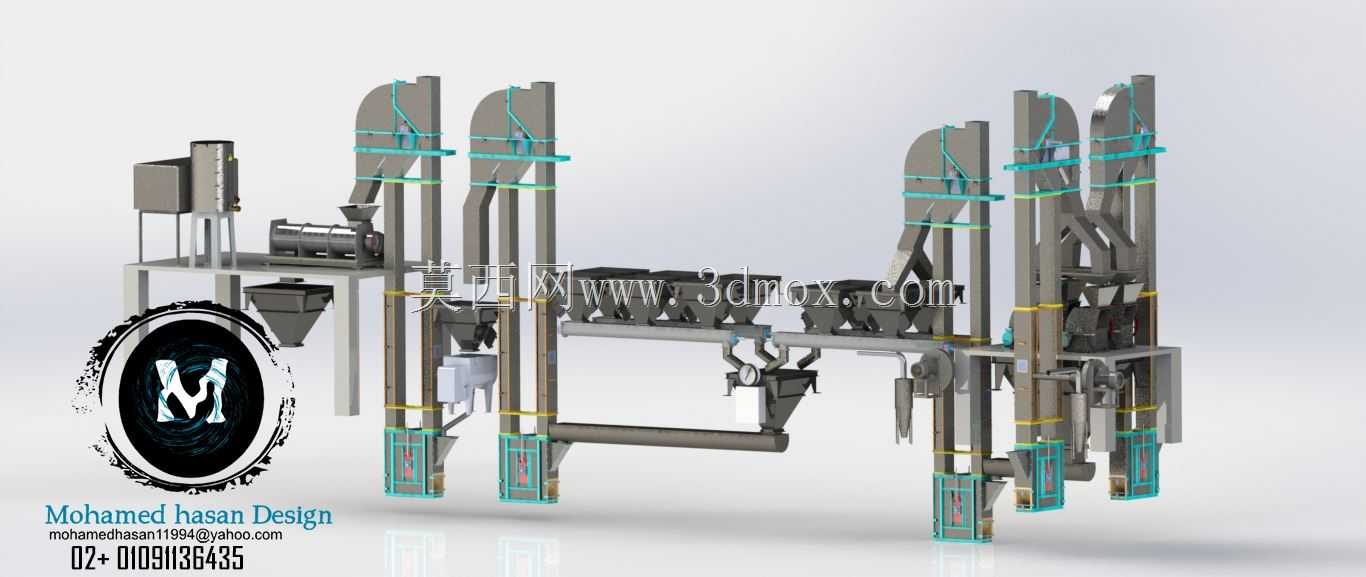

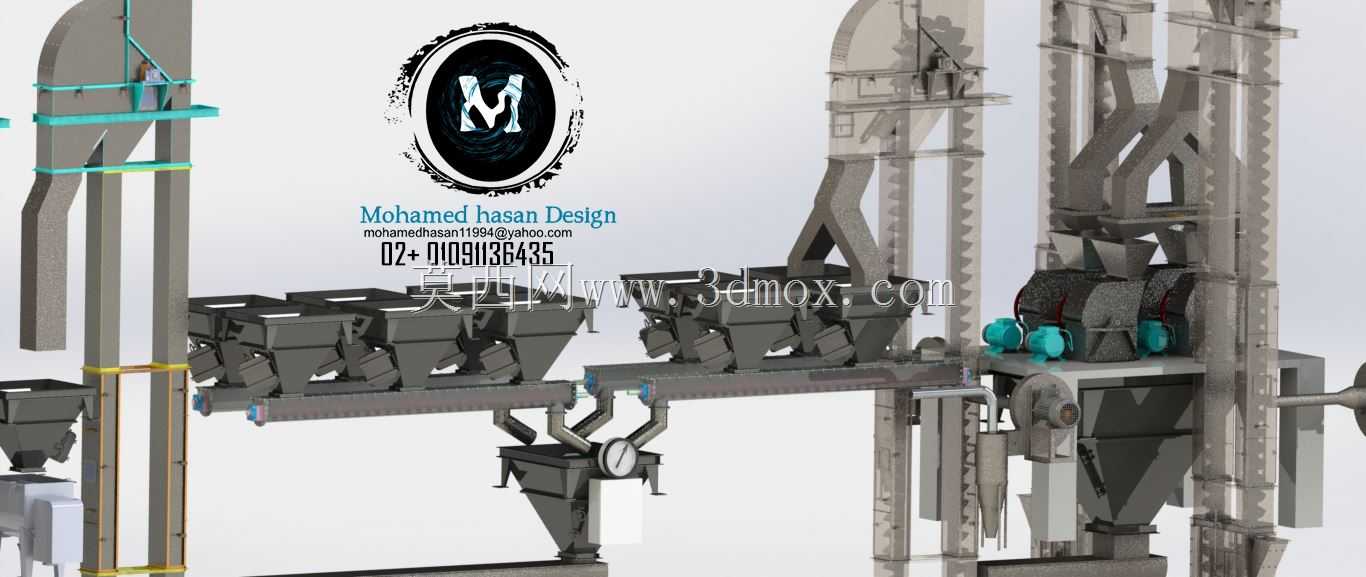

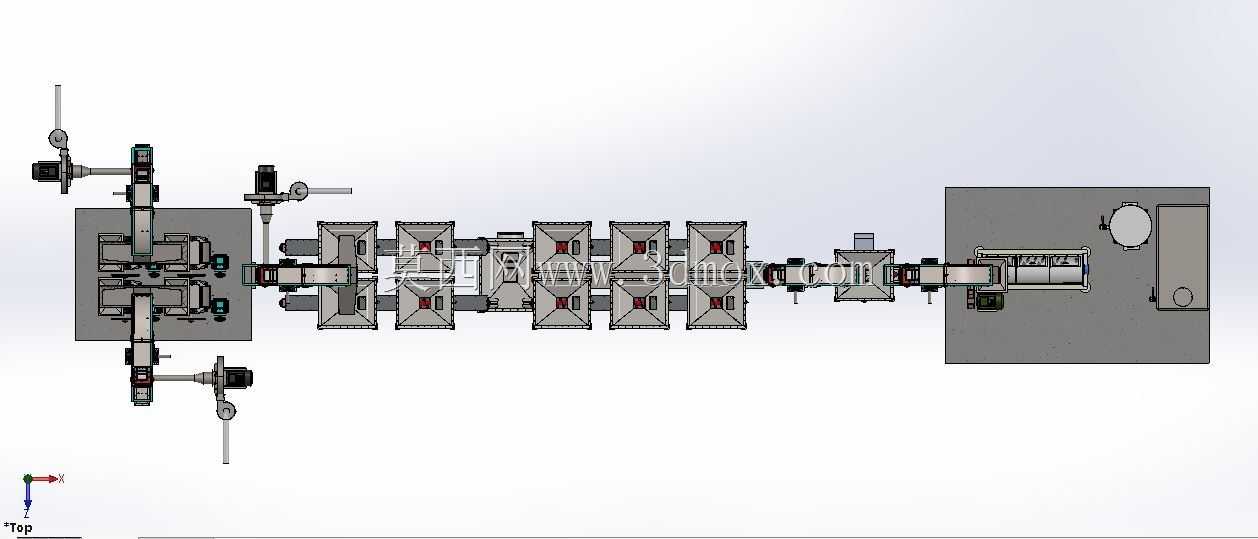

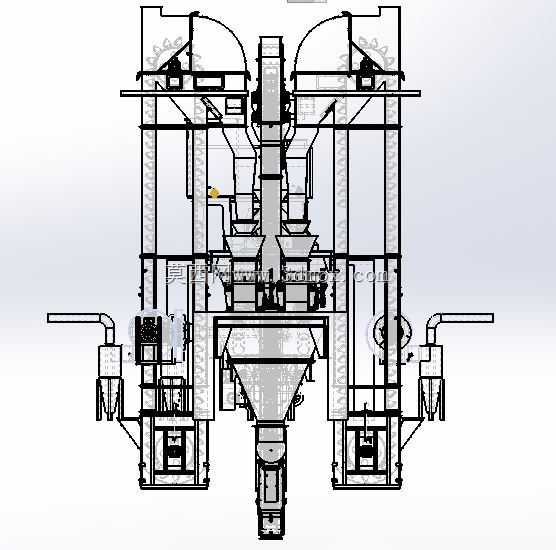

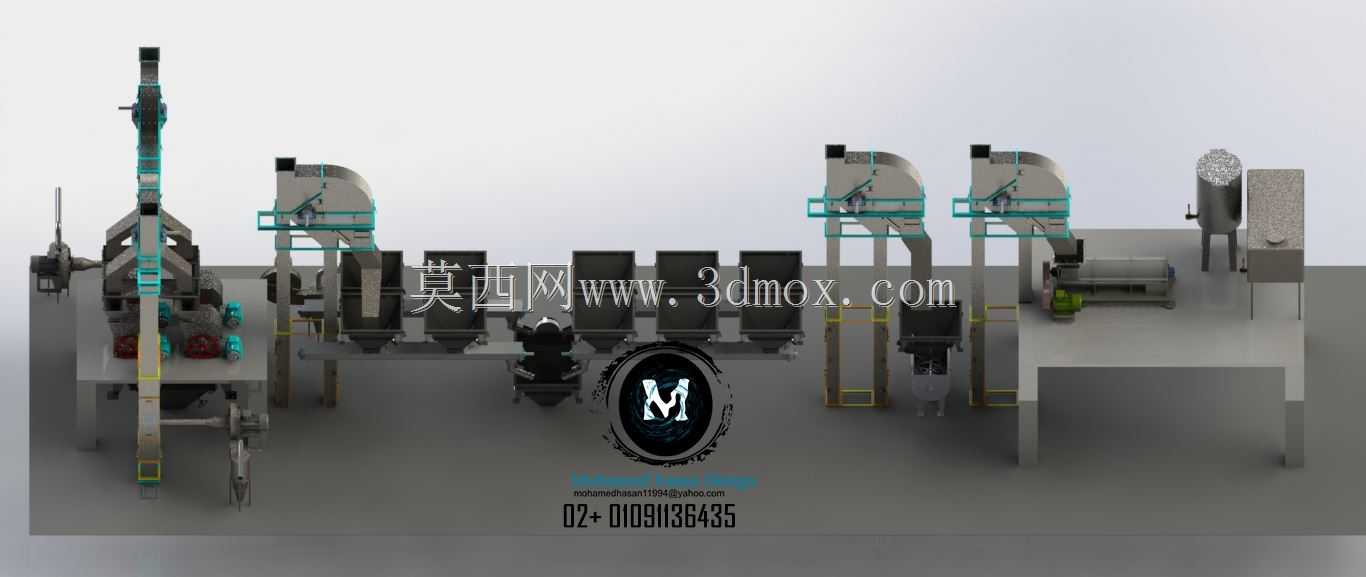

这套成套谷物处理设备主要面向中小型粮油加工、粮食收储站点的原粮预处理工段，覆盖从原粮接料、多级清理、输送提升到研磨分级的全流程作业环节，可适配小麦、玉米、水稻等多种旱地谷物的初加工需求，无需额外搭配过多辅机即可完成连续化生产作业。整套设备采用模块化钢架支撑结构，所有功能单元均通过标准化螺栓连接固定在统一的型钢机架上，安装时无需现场大规模焊接作业，可根据厂房实际层高、占地范围灵活调整各单元的排布间距，单套设备的整体安装占地边界可控制在长8米、宽2.2米、高3.6米范围内，适配多数乡镇级加工站点的常规厂房尺寸，无需对现有建筑做大规模结构改造。设备的输送环节采用平皮带与垂直螺旋钻配合的布局，平皮带段负责各功能单元之间的水平物料转运，皮带两侧设置高度150mm的挡边结构，避免谷物颗粒在输送过程中洒落，皮带张紧装置采用螺杆调节式结构，日常维护时无需拆解机架即可快速调整张紧度，更换皮带的作业时间可压缩至1小时以内；垂直布置的螺旋钻负责不同高度工位之间的物料提升，螺旋叶片采用分段焊接结构，叶片与管壁之间的间隙控制在3mm以内，既避免颗粒卡滞，也能减少输送过程中的物料残留，不同螺旋钻的输送能力匹配前后工序的处理量，不会出现物料积压或者断料的情况。研磨单元采用对置磨辊结构，磨辊间隙可通过侧面的调节手轮做无级调整，可根据不同谷物的加工需求调整研磨粒度，从粗粉到细粉的粒度切换无需更换核心部件，磨腔内部设置导流挡板，引导物料均匀进入研磨区域，避免局部负载过大导致的设备振动。清理段的滚筒筛采用倾斜布置，筛网孔径可根据原粮的杂质类型快速更换，可有效分离原粮中的大尺寸秸秆、石块与细尘杂质，筛筒下方设置收集斗，杂质可通过独立的出料口集中排出，避免混入后续加工环节。整套设备的动力单元均布置在机架的侧面低位区域，既降低整体重心提升运行稳定性，也方便日常的润滑、检修作业，所有转动部位均设置安全防护罩，符合粮油加工车间的安全生产规范，设备的出料端可直接对接后续的包装或者仓储输送设备，无需额外增设转接机构。建模过程中对各部件的装配干涉做了完整校验，所有运动部件的行程范围均预留了足够的安全间隙，可直接用于设备的方案展示、安装指导以及后续的结构优化迭代。
