农用拖拉机动力舵轮结构设计

这款动力舵轮主要适配中小马力段农用拖拉机的转向驱动桥配置，在田间犁耕、播种、转运作业场景中，既承担整机前部承载载荷的传递，也配合转向拉杆系统完成行进间的方向调整，区别于普通从动导向轮，该舵轮集成了驱动动力输出接口，可在泥泞、松软耕地工况下提供额外抓地牵引力，减少前轮打滑陷车的概率。

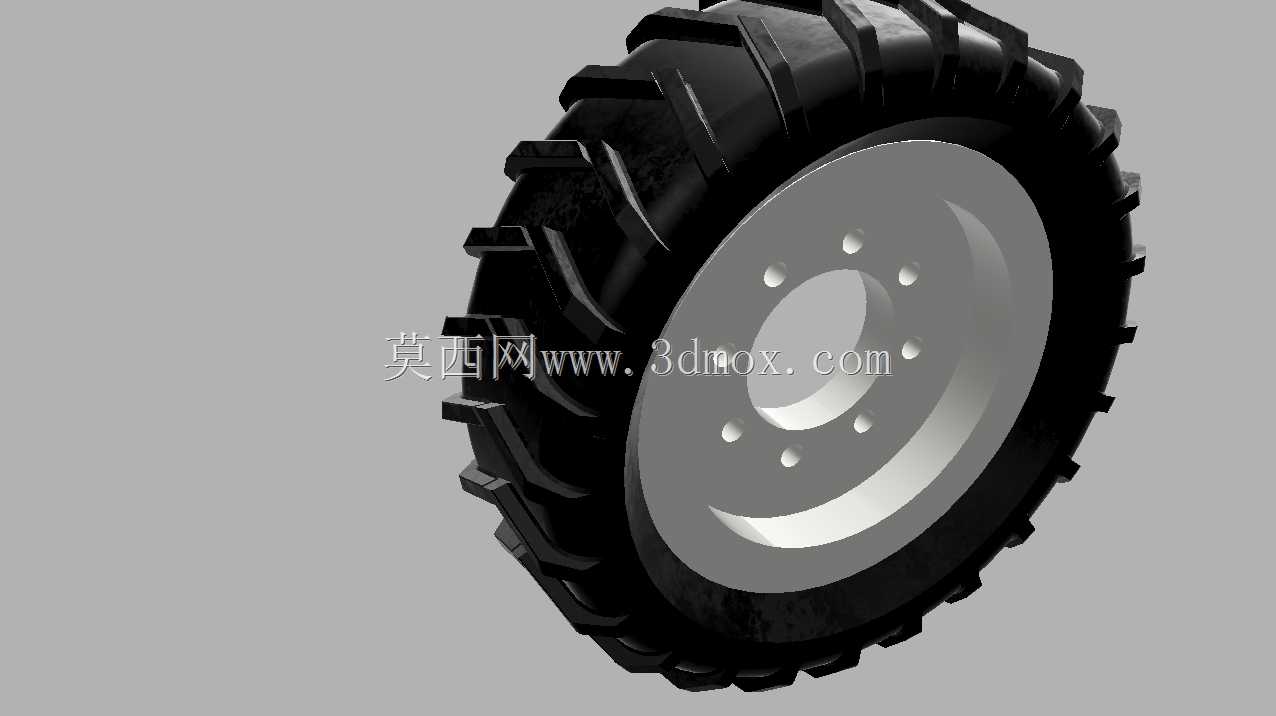

从结构设计逻辑来看，整体分为橡胶胎体、钢制轮辋、轮毂连接盘三个核心部分，胎面采用加深人字花纹排布，花纹块倾斜角度经过田间工况验证，在黏土、沙壤土环境下能快速切入土层破除表层滑腻泥膜，花纹沟槽的宽度设置兼顾排泥与防夹石需求，避免作业中石块卡入沟槽造成胎面异常磨损；轮辋采用对开式夹紧结构，适配低压农用轮胎的安装需求，轮辋与轮胎接触的止口位置做了圆弧过渡处理，减少长期重载下胎圈部位的应力集中，降低爆胎风险。

轮毂连接盘采用等厚钢板冲压成型，圆周均匀分布8个螺栓安装孔，孔位公差按照农机通用连接标准设计，可匹配多数国产拖拉机前驱动桥的轮毂法兰安装面，中心定位孔的尺寸与桥壳输出轴轴头适配，安装时可通过中心孔完成快速同轴定位，减少装配时的径向跳动偏差；连接盘与轮辋之间采用分段式焊接工艺，焊脚高度根据承载载荷计算设定，既保证连接强度，也避免焊接热输入过大造成轮辋失圆变形。

在安装边界设计上，该舵轮的轮距适配范围覆盖1.2米至1.6米的常用农艺轮距要求，可通过调整轮辋在轮毂上的安装方向适配不同垄距作业需求；轮胎充气后的断面宽度、滚动半径参数与拖拉机前桥转向节的摆动空间做了匹配校验，转向打满时不会与前桥托架、挡泥板发生运动干涉，同时预留了足够的防滑链安装间隙，可满足冬季冰雪路面、冻土作业时的防滑链加装需求。

实际作业中，该舵轮的承载能力可适配整机重量3吨以内的拖拉机使用，胎体帘线层采用高强度尼龙材质，可承受田间作业时的频繁冲击载荷，在过田埂、跨沟渠工况下能缓冲地面传递的冲击力，保护转向桥内部的齿轮、轴承部件；轮毂轴承位的尺寸按照标准圆锥滚子轴承安装尺寸设计，维护时可直接替换通用农机轴承，降低后期配件更换成本。
