1寸JIC翻修液压软管终端接头结构

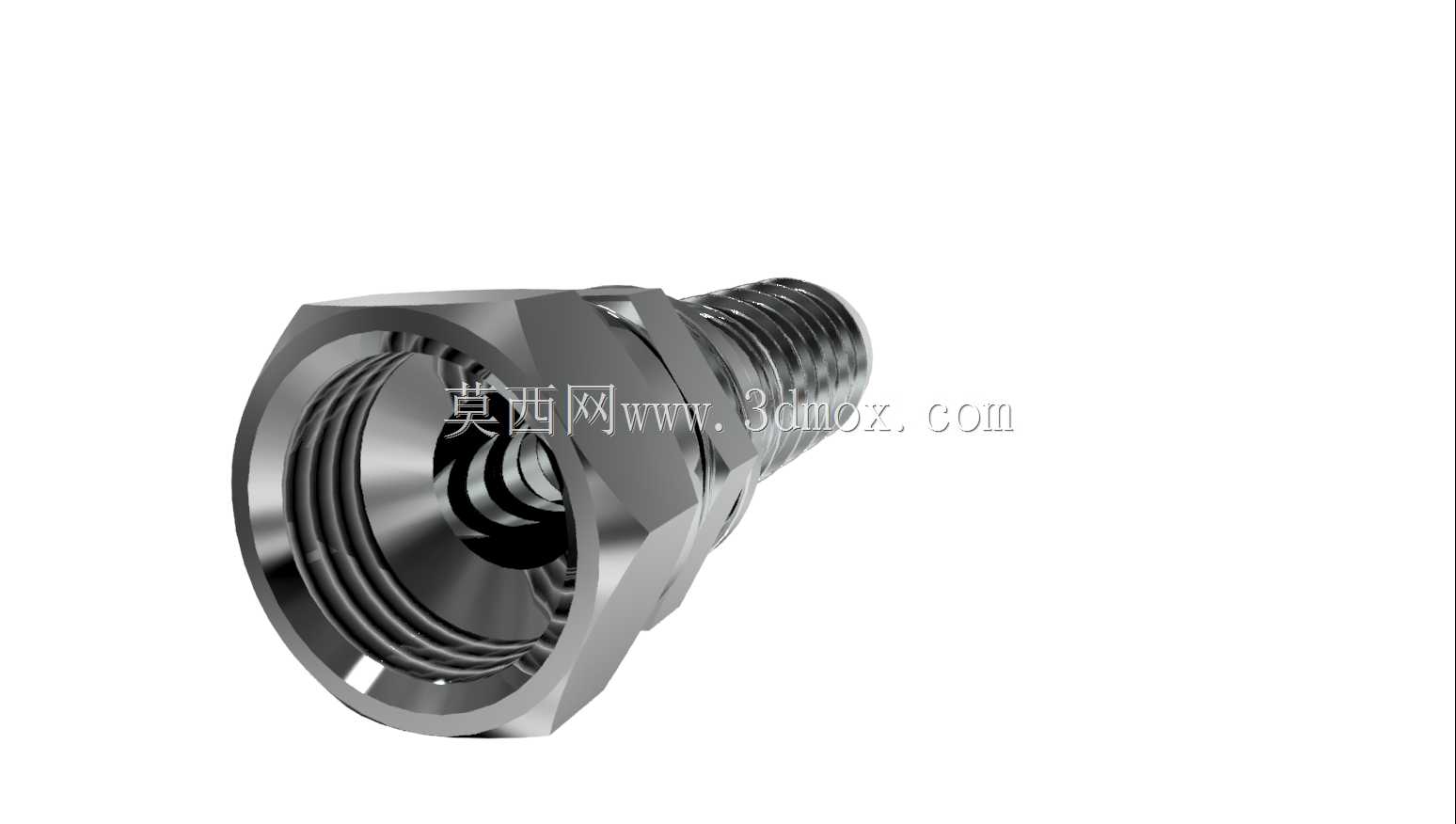

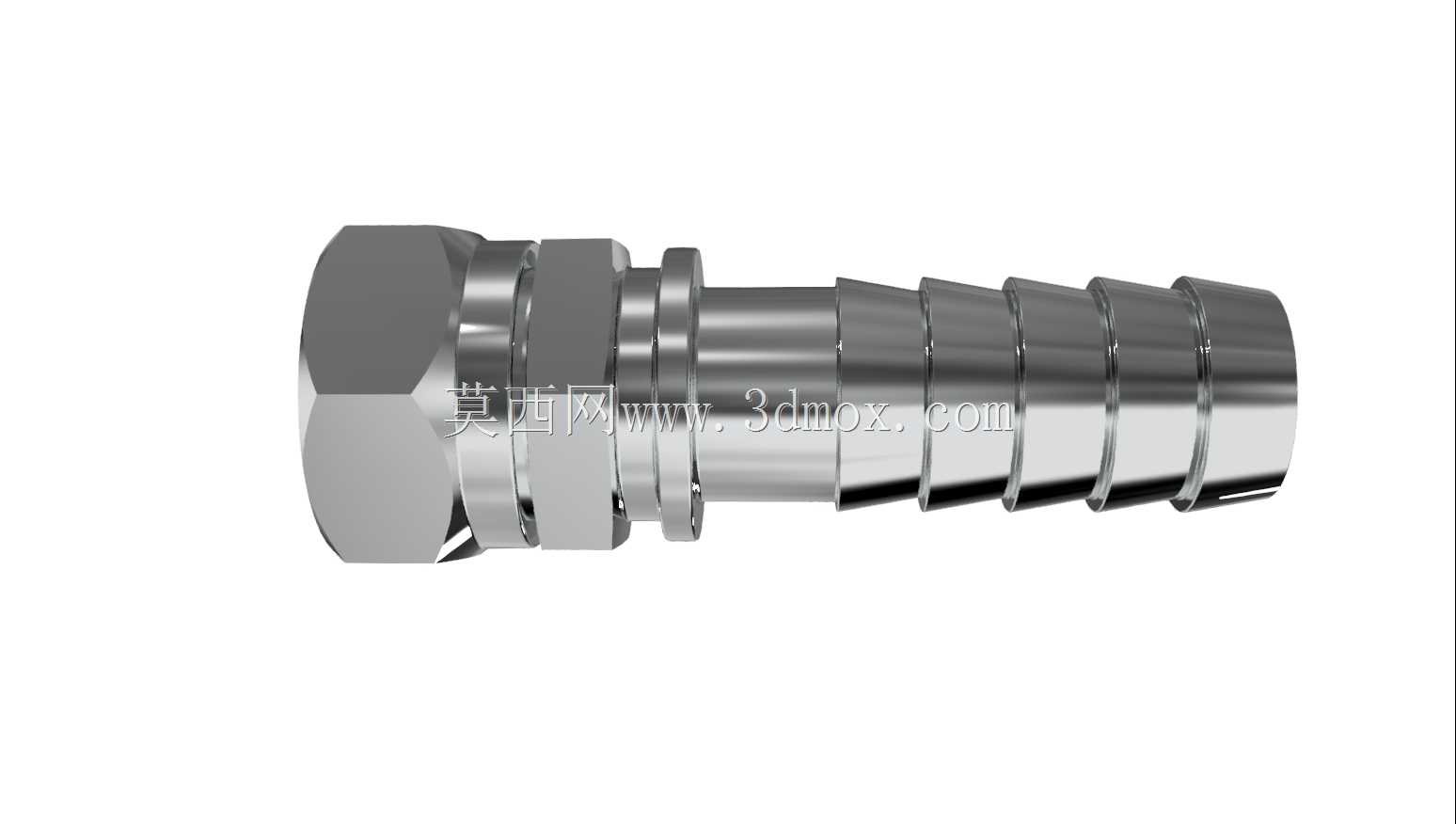

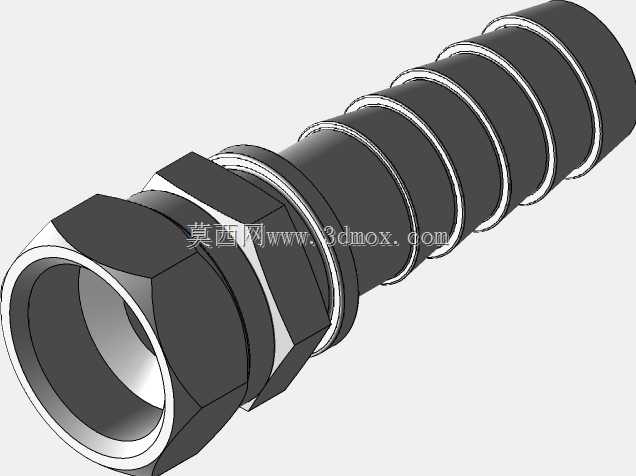

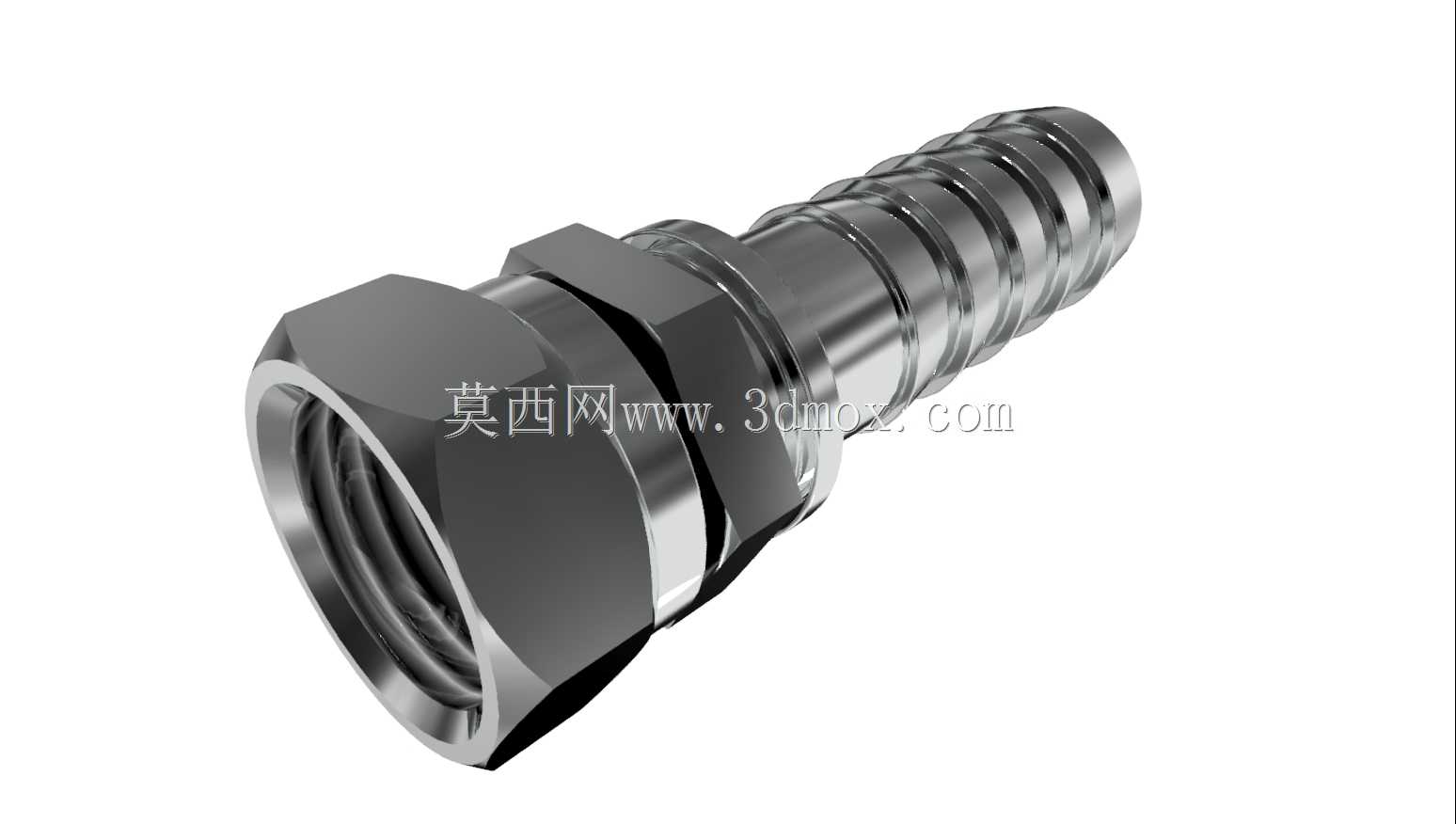

该款接头主要应用于液压系统中橡胶软管与硬管端、阀组接口的连接场景，常见于工程机械液压管路维护、工业液压站管路装配、农机液压系统改装等工况，尤其适配需要对原有JIC接口管路进行翻修替换的作业场景，可直接匹配1寸规格的液压橡胶软管，完成软管端与带JIC外螺纹接口部件的连通。从功能特性来看，接头一端为JIC标准74度外锥密封结构，依靠锥面与对接端内锥面的金属硬密封实现高压工况下的防漏效果，无需额外加装密封垫片即可承受液压系统常规工作压力，抗脉冲压力性能稳定；另一端为多段倒刺式竹节结构，装配时将橡胶软管套入竹节段后，通过外置喉箍扣压即可实现软管与接头的牢固连接，倒刺的阶梯式设计可避免软管在高压油液冲击、管路拉扯工况下出现脱管问题。中间的六角结构为装配受力位，匹配标准开口扳手即可完成接头与对接端的拧紧作业，六角与竹节段之间的限位凸台可在软管装配时起到定位作用，避免软管套入过深影响对接端的装配空间。设计过程中优先遵循JIC液压接头的通用密封标准，外锥面的角度公差控制在±0.5度范围内，保证与同规格标准JIC接口的互换性，无需额外加工适配即可直接替换同规格损坏的原有接头；竹节段的外径尺寸略大于适配软管的内径，保证套入后软管内壁与竹节表面充分贴合，每道倒刺的倒角角度经过优化，既可以在装配时减少对软管内壁的划伤，又能在扣压后形成多道密封阻隔，降低渗漏风险。安装边界方面，接头六角对边尺寸适配常规1寸JIC接头的扳手空间，装配时预留的扳手转动半径不小于六角外接圆半径的1.5倍即可完成拧紧作业；竹节段的有效插入长度匹配1寸液压软管的常规扣压长度要求，套入后软管端面与限位凸台贴合即可达到标准装配位置，不会出现软管过度套入导致的内部流道缩径问题；接头整体轴向长度控制在常规液压管路布置的空间范围内，不会在紧凑的阀组安装区域出现与周边部件干涉的问题。内部流道为等径直孔设计，通径尺寸与1寸软管通径匹配，可最大程度降低油液通过时的局部压力损失，减少液压系统的无用功损耗，接头整体采用金属材质加工，表面处理满足液压管路的防锈要求，可适应常规工业环境下的长期使用，不会因常规工况下的锈蚀导致密封失效或者结构强度下降。
