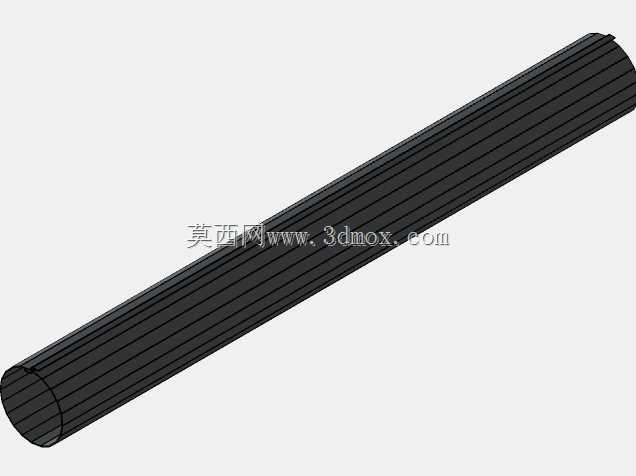

钣金放样工艺制作的圆筒类构件结构

项目分类:3D模型 发布时间:2021-08-17 ID:236517
  • 钣金放样工艺制作的圆筒类构件结构
  • 钣金放样工艺制作的圆筒类构件结构
  • 钣金放样工艺制作的圆筒类构件结构

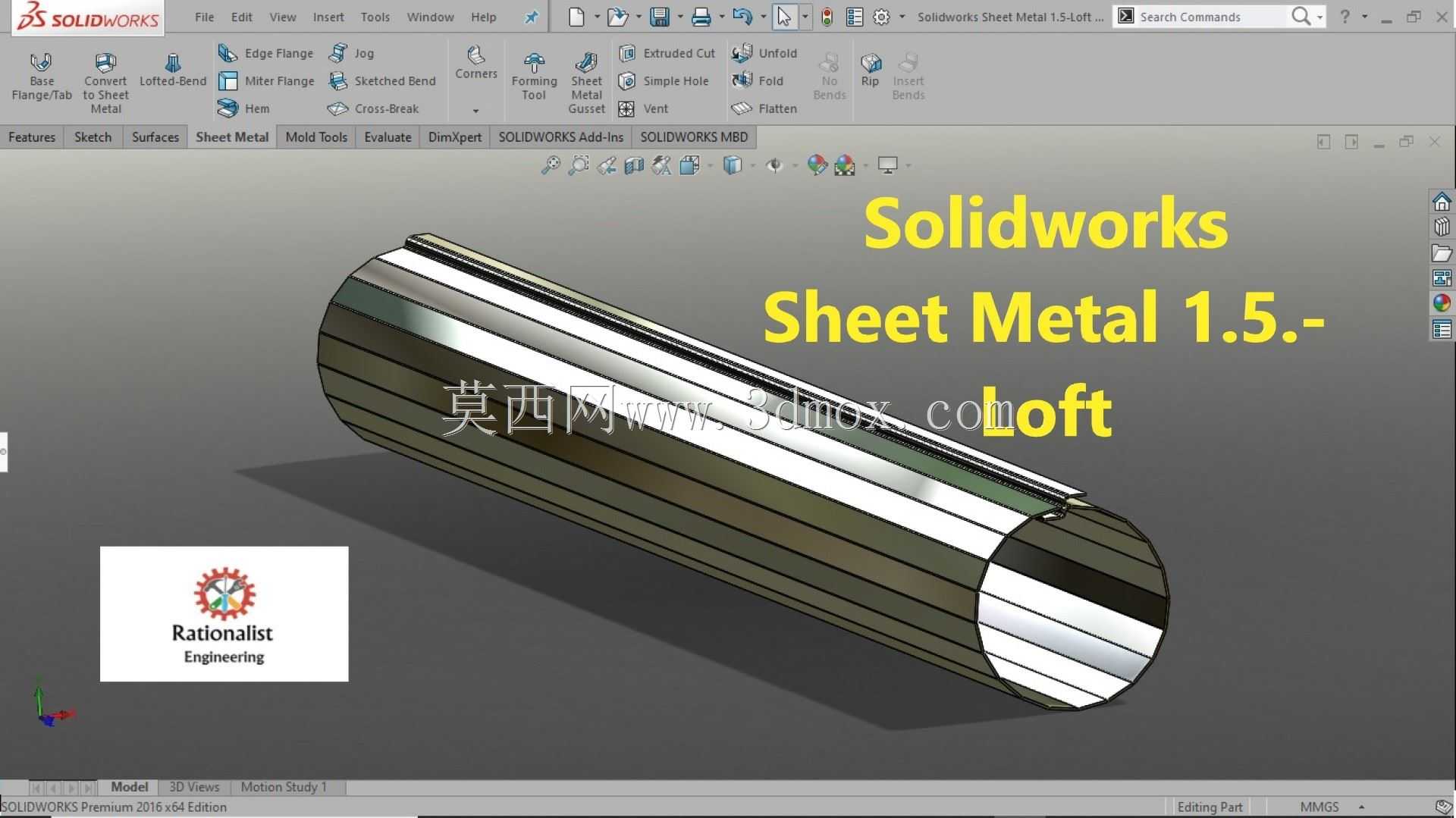

这类采用钣金放样工艺成型的圆筒类构件,在通风管路、物料输送、轻型防护套筒等场景中应用十分广泛,日常在车间除尘通风管网、粉体物料输送管线、设备传动轴外置防护套的搭建中,都能见到这类构件的身影。不同于采用整管裁切后二次加工的制作方式,通过放样折弯成型的构件,可以根据实际安装场景的接口错位、变径需求、侧边开槽要求,在建模阶段就完成整体轮廓的参数匹配,避免后续裁切焊接带来的接缝变形、尺寸偏差问题。从设计逻辑来看,这类构件的建模核心在于放样轮廓的精准匹配,需要先确定构件两端的截面轮廓,针对直筒段要保证两端圆形轮廓的同轴度偏差控制在钣金折弯允许的公差范围内,若涉及变径或侧边带安装卡槽的结构,还要在轮廓绘制阶段预留出折弯止裂口、焊接收缩余量,避免成型后出现板材开裂、接口错位的问题。实际生产中,这类构件的展开下料需要严格匹配板材的折弯系数,不同厚度的冷轧钢板、镀锌板材对应的折弯K值存在差异,建模时提前将折弯补偿参数录入特征中,输出的展开图才能直接导入激光切割机完成下料,不需要二次调整尺寸。从安装边界来看,这类圆筒构件的外径尺寸需要匹配对接管路的法兰内径,若作为防护套筒使用,内壁与内部被防护件的间隙要控制在3-5mm,既避免运转过程中出现剐蹭,也不会因间隙过大导致防护失效;构件侧边的折边结构,一方面用于增强筒身的结构刚度,避免长筒段出现受力凹陷,另一方面可以作为安装定位边,配合抱箍或点焊完成与相邻构件的固定。在实际建模过程中,采用放样命令制作这类钣金构件,比传统的实体抽壳再转钣金的方式效率更高,尤其是针对带斜切口、侧方开孔、局部压筋的异形筒状结构,放样特征可以直接沿着设定的引导线完成板材的成型模拟,提前预判折弯过程中可能出现的材料拉伸过度、褶皱问题,在设计阶段就调整轮廓曲率,减少试生产阶段的材料浪费。这类构件的壁厚通常根据使用场景选择,通风类场景多采用0.8-1.5mm的镀锌板材,输送颗粒物料的场景则选用2-3mm的耐磨钢板,建模时可以通过参数化调整壁厚、轮廓直径、筒身长度,快速适配不同项目的安装需求,不需要重新搭建特征树。
