扇形螺旋槽式工件定位固定工装结构

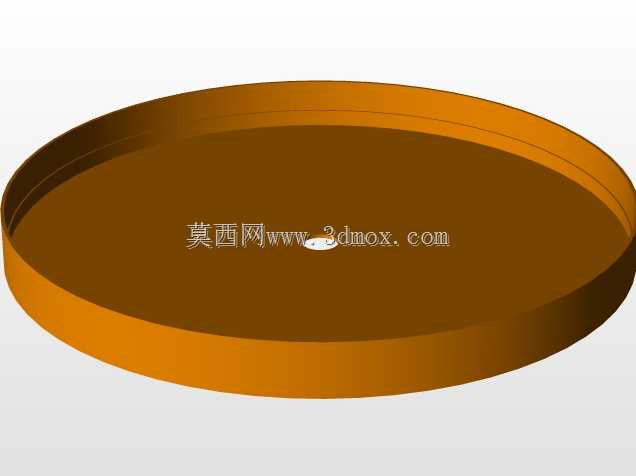

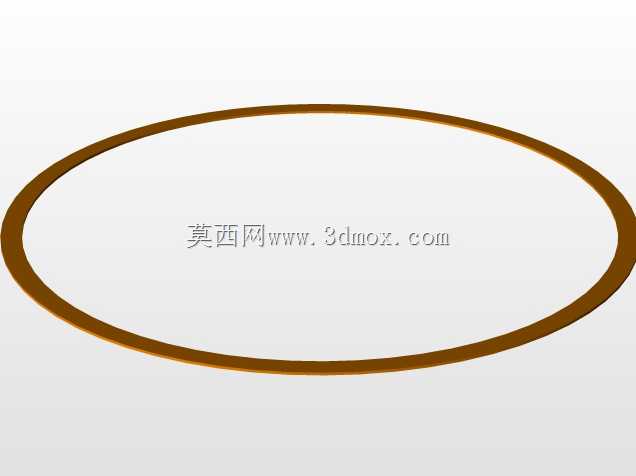

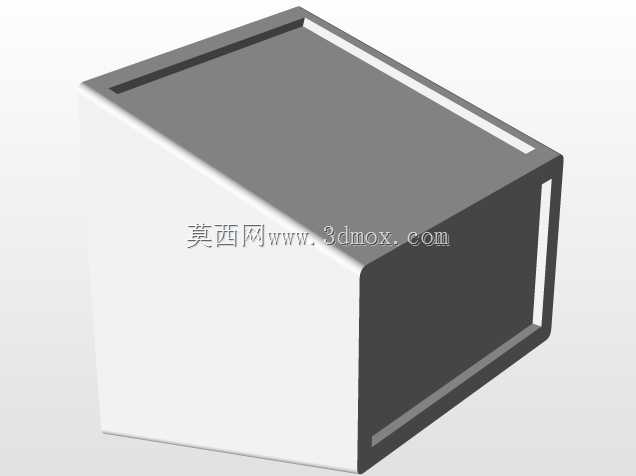

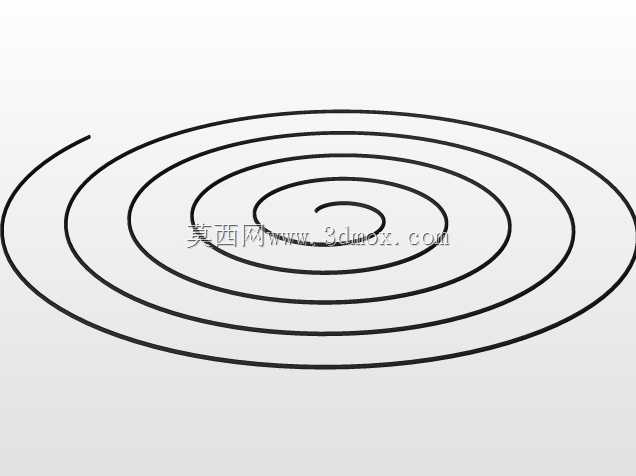

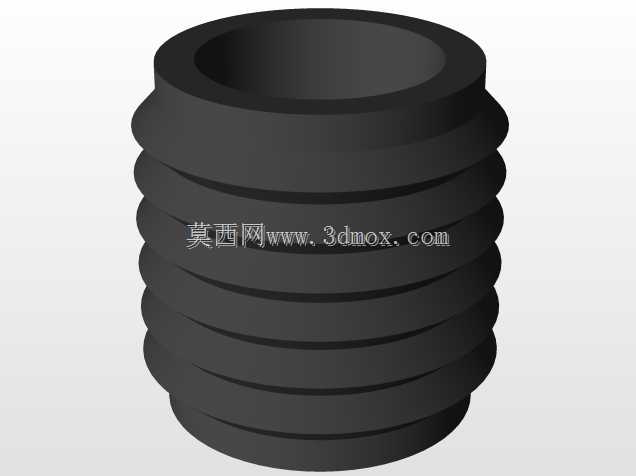

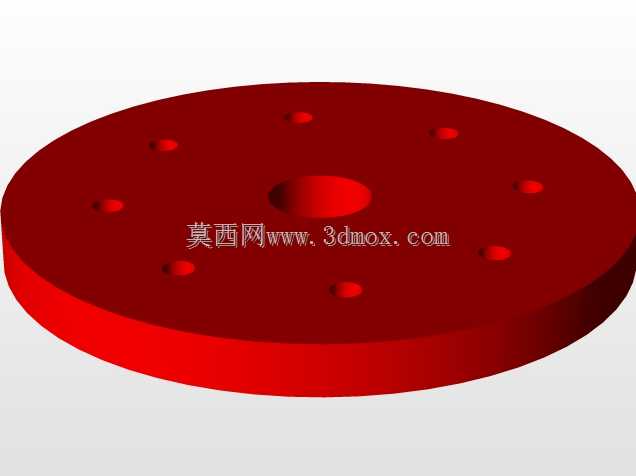

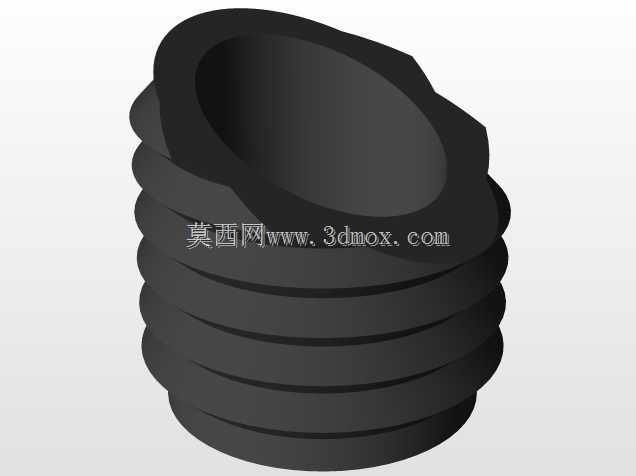

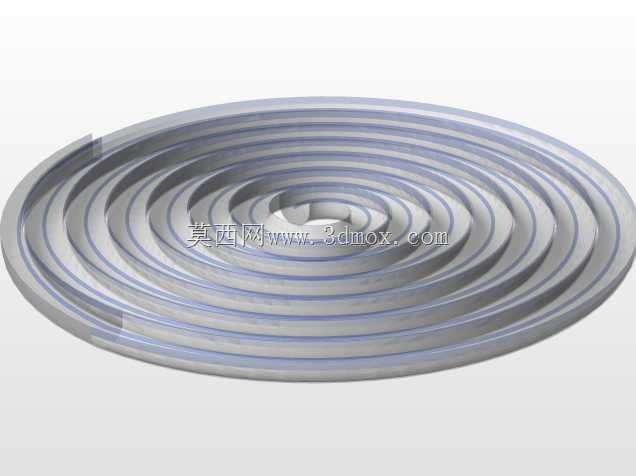

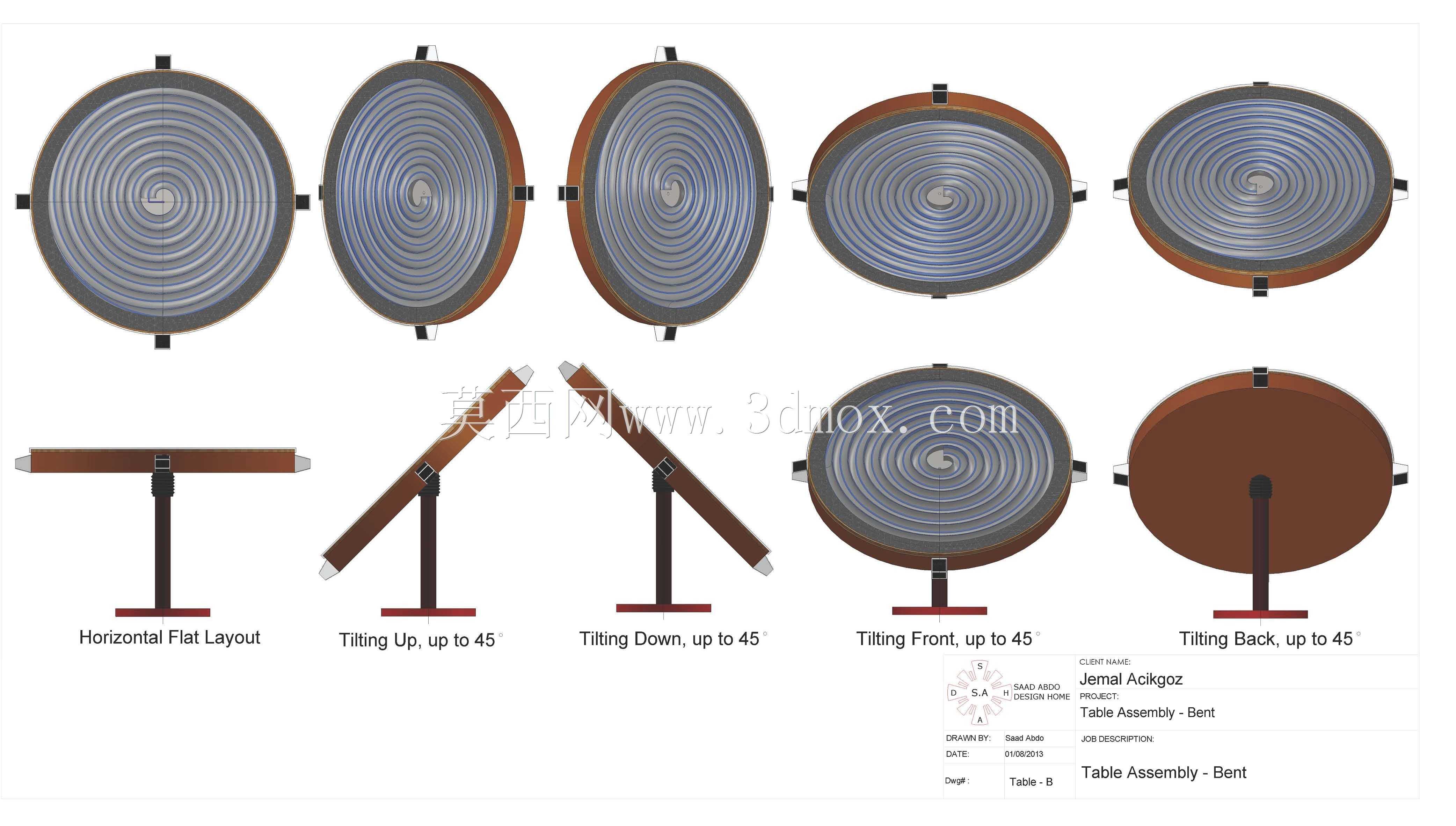

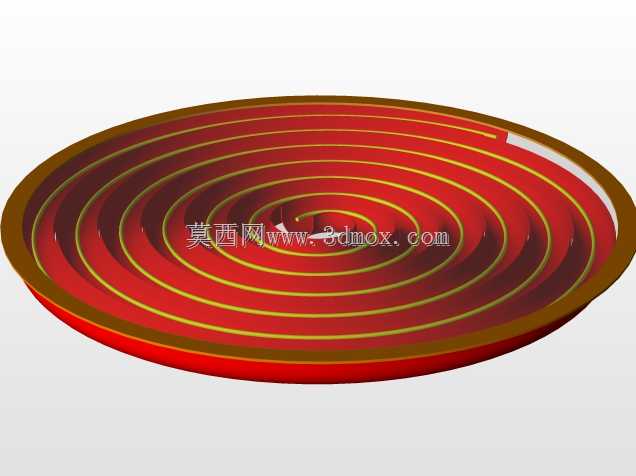

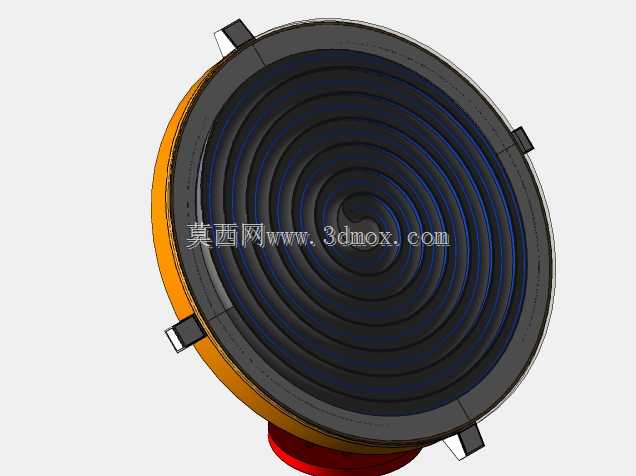

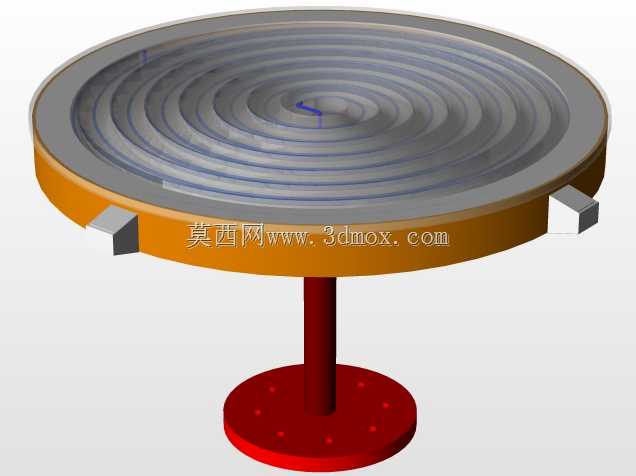

这款扇形螺旋槽结构的固定装置，主要面向小规格轴类、盘类零件的工序间装夹定位场景，在小型零件检测、精密装配、轻量切削加工的工位上适配性极强，尤其适合多规格小直径圆柱工件的快速换型装夹，无需频繁更换夹头，能大幅缩减小批量多品种加工的换型辅助时长。从结构设计逻辑来看，装置采用立式单柱支撑布局，底部为带两个安装孔的半圆型安装底座，底座通过螺栓可直接固定在标准工作台T型槽或者专用工装平台上，安装孔的孔距适配常规M6-M8规格的紧固螺栓，底座与立柱采用过盈配合加定位销的连接方式，避免装夹受力后出现立柱歪斜的问题。上部的扇形承载盘为核心功能部件，盘面开设连续的等距螺旋导向槽，槽宽根据常见小零件的夹持直径做了梯度适配，螺旋槽从靠近立柱的中心位置向外缘逐步扩展，可覆盖直径2mm到12mm的圆柱类工件定位需求，扇形盘面的包角接近180度，单次可排布十余件待加工工件，配合工位的上下料机构可实现连续装夹作业。螺旋槽的槽边做了0.2mm的倒角处理，避免工件放入时出现卡滞、刮伤工件表面的问题，扇形盘的外缘设置了一圈限位挡边，可防止工件在槽内受外力时脱出，挡边高度略高于槽深1mm，既不影响工件取放，又能提供足够的侧向限位力。立柱的高度设置充分考虑了人工操作与自动化上下料的作业空间，立柱与扇形盘的连接位置设置了角度微调结构，可根据工位的操作习惯调整扇形盘的倾斜角度，调整范围在0到15度之间，锁紧后可承受最大50N的侧向装夹力，完全满足轻量加工、检测、装配工序的受力要求。在实际产线应用中，这类固定装置可搭配小型气动压头、检测探针使用，螺旋槽的连续定位特性可让工件沿槽道逐个滑到装夹点位，省去了逐个对位的步骤，相比传统的单个虎钳装夹，小零件批量作业的效率可提升4倍以上。设计时也充分考虑了加工工艺性，扇形盘采用整块铝合金铣削加工成型，螺旋槽通过三轴加工中心一次走刀铣出，槽的位置精度可控制在0.05mm以内，能满足IT7级精度的零件定位要求，底座采用45号钢制作，表面做发黑防锈处理，整体结构没有复杂的传动部件，日常维护仅需定期清理槽内的切屑、杂物即可，长期使用的故障率极低。安装边界方面，装置整体占地范围不超过200mm*150mm，不会占用过多工作台面空间，可并排布置多台组成小型装夹工位群，适配小型精密零件的量产作业需求，针对不同的工件材质，还可在螺旋槽内粘贴聚四氟乙烯防护层，避免装夹软质金属、塑料工件时出现表面压痕。
