液压驱动榴莲开壳作业工装结构设计

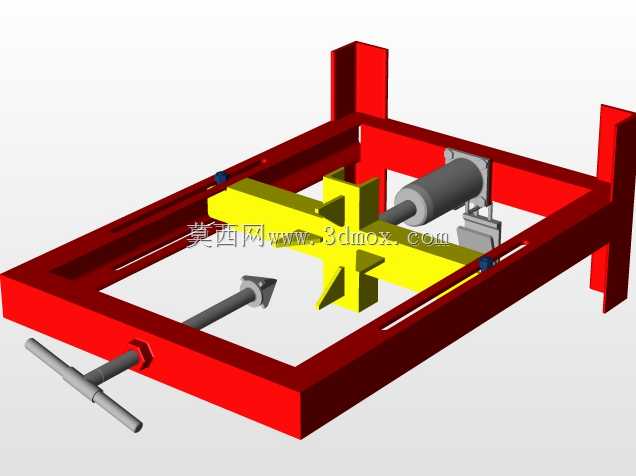

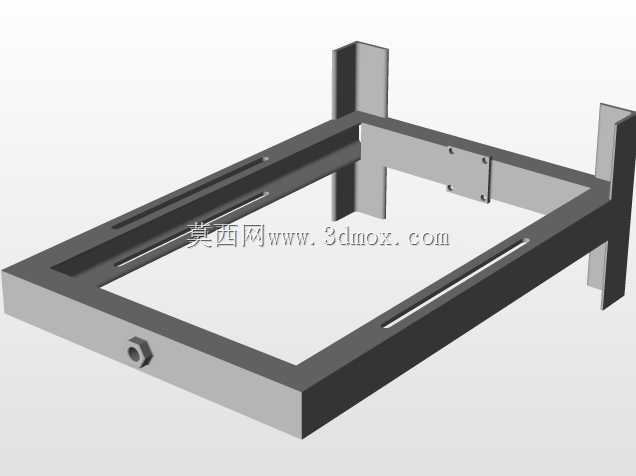

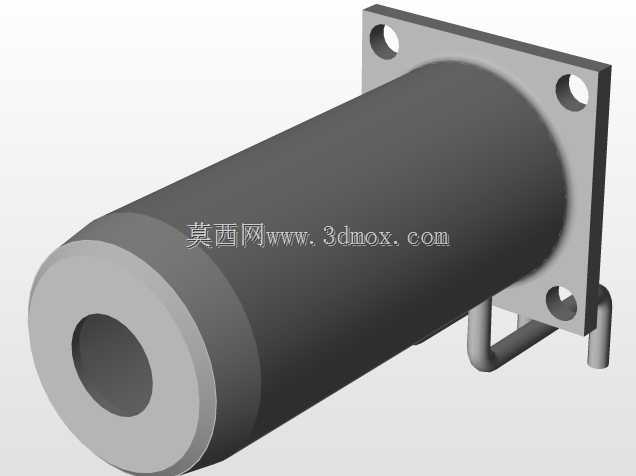

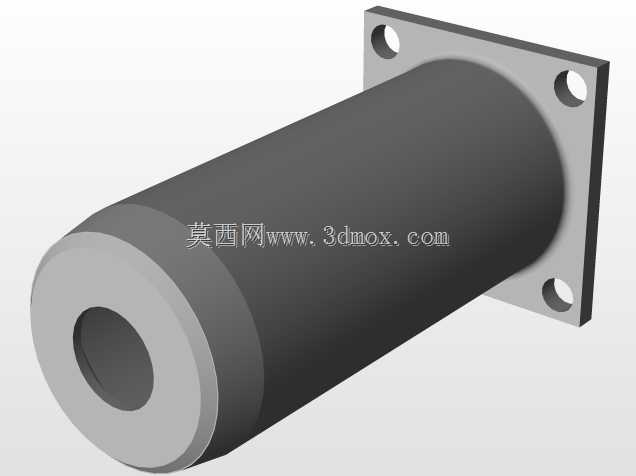

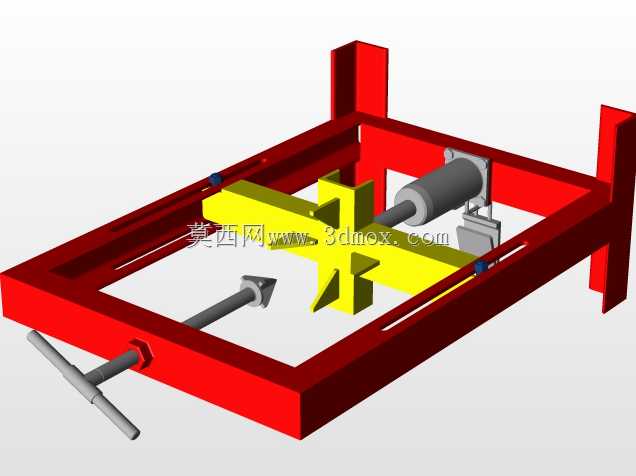

这款液压驱动的榴莲开壳装置，主要面向热带果品初加工场景设计，解决传统人工开榴莲效率低、易刺伤操作人员、开壳品质不稳定的痛点，适配中小型果品加工厂、生鲜预处理工坊的批量开壳作业需求，也可在大型商超生鲜区的现开现售工位部署使用。从结构布局来看，整体采用框式方管焊接机架作为承载主体，机架四周预留的立式支脚可直接通过膨胀螺栓固定在混凝土地面，也可搭配防滑橡胶脚垫放置在平整工作台面，机架整体长宽尺寸控制在800mm*600mm范围内，高度不超过400mm，不会占用过多作业空间，适配多数小型加工工位的安装边界。装置核心执行部件采用横向布置的液压油缸作为动力源，油缸输出端连接十字形破壳刀头，刀头做了多刃口倒角处理，刺入榴莲外壳后可通过十字刃口将硬壳均匀撑开四瓣，不会损伤内部果肉；机架侧方配套的手动摇柄机构用于调整榴莲定位挡块的位置，可适配不同果径的榴莲果实，作业时只需将榴莲放置在机架中部的定位槽内，摇动手柄调整挡块夹紧果实，启动液压阀即可驱动刀头完成刺入、撑壳的全套动作，单果开壳作业时长可控制在10秒以内。设计过程中重点考虑了作业安全性，刀头的运动行程做了硬限位设计，避免油缸过伸碰坏机架结构，所有运动部件的边缘都做了R3以上的圆角处理，去除加工毛刺，防止操作人员剐蹭受伤；液压回路配置了溢流阀，当刀头遇到过硬果壳阻力超过设定阈值时会自动泄压，避免刀头崩裂或机架变形。机架两侧开设的长条形滑槽用于调整刀头与定位挡块的同轴度，装配时可通过滑槽内的固定螺栓微调刀头位置，保证破壳时受力均匀，不会出现单侧受力导致果实偏移的问题。和传统手动敲打开壳的方式相比，这套装置不需要操作人员手持刀具发力，大幅降低劳动强度，同时开壳后的果壳瓣型均匀，果肉完整率可提升至90%以上，减少果品加工环节的损耗。液压元件选用标准缸径的通用油缸，后期维护更换配件成本低，机架表面采用喷塑防锈处理，适配生鲜加工场景潮湿、需经常冲洗的使用环境，整体结构没有复杂的传动部件，日常清洁只需擦拭机架表面、清理刀头缝隙残留的果壳残渣即可，不需要复杂的保养流程。
