带余热回收结构的多裙式火箭炉

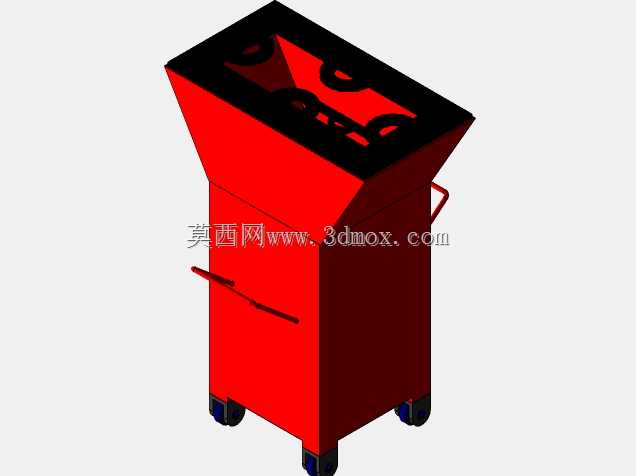

这款带多裙隔室结构的火箭炉，主要面向户外作业临时供暖、小型工件局部加热、野外营地炊事等场景设计，区别于传统直排式火箭炉的热量浪费问题，核心设计围绕烟气余热梯级利用展开，能在相同燃料消耗下提升近三成的热利用效率。从结构设计逻辑来看，炉体采用上宽下窄的梯段式多裙隔腔布局，顶部进料口设置多组定位槽，可适配不同尺寸的锅具、加热容器，避免加热过程中容器滑移；从第一个裙板隔室逸出的带余热烟气，不会直接排出炉外，而是顺着隔室间的导流通道进入下一个裙板隔室，持续对炉体上部的加热区域进行补温，最后才从炉体下部的排烟通道导出，大幅降低排烟带走的热损失。炉体侧面设置两组对称的推拉式风门，可根据燃烧工况调节进风量，控制燃烧速率与火力大小，风门采用嵌入式滑轨结构，关闭时可实现炉体密封，方便余火封存。炉体侧部加装的金属扶手，既可以在移动时作为提拉受力点，也能在开盖操作时作为受力支撑，避免操作人员直接接触高温炉壁造成烫伤。底部配置的四个脚轮中，两个为定向轮、两个为带刹车的万向轮，既满足短距离移动转运的需求，也能在固定使用时通过刹车锁定位置，避免炉体受外力滑移。安装与使用边界上，炉体整体占地尺寸约为0.4平方米，放置时需与周边易燃物料保持至少0.8米的安全距离，顶部加热区域的承重上限为30kg，可满足常规炊事、小型工件预热的承重需求；炉体外壳采用3mm厚的耐热钢板焊接成型，多裙隔室的隔板采用1.5mm耐热钢板，既保证结构强度，也控制整体重量在单人可推动转运的范围内。建模过程中对各焊接边的焊缝预留了0.5mm的焊接收缩余量，风门与炉体的配合间隙控制在1mm，既保证风门推拉顺畅，也避免间隙过大造成漏风影响燃烧效率；脚轮的安装座采用加厚钢板与炉体底部焊接，可承受炉体满载燃料与加热容器时的总载荷，避免长期使用后安装座变形脱落。
