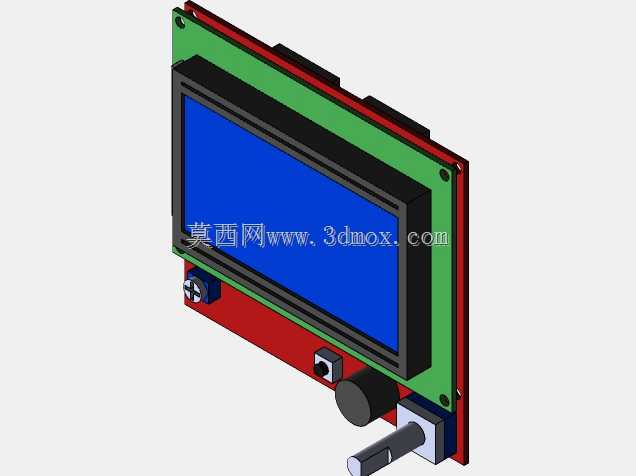

带安装支架的LCD12864液晶显示模组

在工业控制、小型智能设备的人机交互链路里，这类点阵液晶显示模组是承担状态输出、参数可视化的核心部件，区别于段码屏的固定显示局限，12864规格的点阵屏可实现自定义字符、简易图形的输出，能适配多数无复杂触控需求的嵌入式设备交互场景，常见于小型工控终端、实验开发平台、小型检测设备的前端显示工位。从结构设计来看，该模组采用双层板叠装架构，底层红色PCB承载电源接口、调节旋钮、排针接插件，上层绿色PCB固定液晶面板本体，两层板通过铜柱支撑预留走线空间，既避免板间信号干扰，也给后期维修更换元件留出操作间隙。屏幕正面加装黑色塑料边框，通过卡扣与上层PCB固定，边框高出液晶表面1.2mm左右，可在装配、运输过程中避免硬物直接刮花偏光片，降低面板损坏概率。模组侧边预留的定位孔为M3规格，孔位间距匹配通用工控盒的安装立柱尺寸，安装时可直接通过铜柱固定在设备壳体内部，无需额外设计定制转接支架，能大幅缩短结构设计的适配周期。板载的多圈电位器紧贴屏幕侧边布置，用于调节液晶显示对比度，调试人员无需拆开设备外壳，仅通过壳体预留的调试孔即可用螺丝刀完成对比度校准，适配不同环境光照下的显示清晰度需求。下方的轻触按键与电源接口排布在板边位置，接口方向垂直于PCB板面，接插线束时可顺着设备内部走线槽布线，避免线束弯折过度导致接触不良。排针接插件采用2.54mm标准间距，兼容通用杜邦线与量产常用的线束端子，小批量打样阶段可直接用杜邦线连接主控板，量产阶段也无需重新开模定制接插件，兼顾研发灵活性与量产成本控制。设计时将发热相对明显的电源稳压元件布置在PCB板边位置，远离液晶面板的偏光片与液晶层，避免长期高温导致液晶显示不均、偏光片脱胶等失效问题，提升模组在密闭设备壳体内的长期工作稳定性。整体外形的长宽尺寸控制在常规嵌入式安装的通用尺寸范围内，厚度方向叠加接插件后的总尺寸不超过28mm，可适配壁厚2mm以内的多数塑料、金属设备壳体，安装时屏幕正面与壳体面板的贴合间隙可通过EVA泡棉填充，既起到防尘作用，也能缓冲设备运行时的振动对屏幕的冲击。
