手动螺旋起重千斤顶三维结构设计

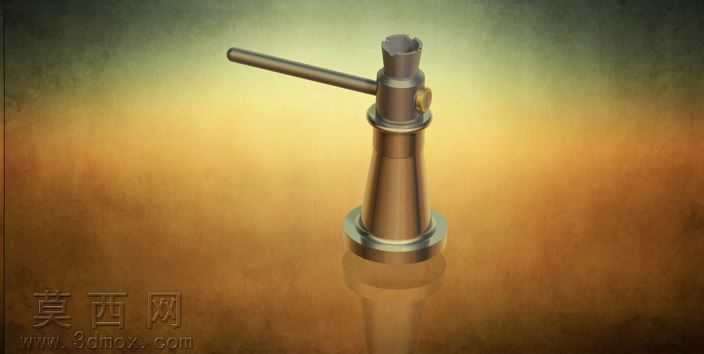

本次设计的手动螺旋千斤顶，采用三维建模软件完成全参数化结构搭建，整体遵循小型起重工具的紧凑化设计逻辑，核心传动采用梯形螺纹副结构，建模过程中严格匹配螺纹啮合的公差参数，确保螺杆与螺母套的运动仿真无干涉，可顺畅实现顶升与回落的动作模拟。模型主体分为底座、锥形支撑壳体、传动螺杆、摇柄、顶帽五个核心部分，底座建模时做了加厚圆角处理，模拟实际产品的承重稳定性，避免应力集中的结构缺陷；锥形支撑壳体采用渐变曲面建模，从底座端的大直径逐步收窄至螺母安装端，既保证壳体的结构强度，又缩减整体重量，壳体表面赋予磨砂金属材质，模拟铸钢件的哑光质感，边缘做倒角处理还原真实机加工的工艺细节。传动螺杆是模型的核心传动部件，建模时精准绘制梯形螺纹的牙型截面，通过螺旋扫描命令生成连续螺纹特征，螺杆与顶部顶帽采用铰接结构设计，顶帽上端开设防滑槽结构，模拟实际使用时与被顶升物件的接触防滑效果，顶帽赋予硬质合金材质，呈现高承重部件的耐磨质感。侧边摇柄采用圆钢弯折的建模思路，摇柄与螺杆上部的传动套采用间隙配合，可实现摇柄的转动传动，摇柄末端做滚花防滑处理，材质赋予镀铬金属效果，还原手动操作部件的防滑与防锈工艺。渲染阶段采用暖黄色聚光光源，从斜上方45度打光，配合地面反射效果，突出金属部件的光影层次，底座部分添加微弱的投影增强模型的立体感，整体渲染风格偏向工业产品展示效果，清晰呈现各部件的装配关系与结构细节。设计过程中优先考虑手动操作的省力特性，通过螺纹导程的参数匹配，确保摇柄转动时的顶升速率符合手动起重工具的使用习惯，各部件的装配间隙严格参照机械设计手册的公差要求，既保证运动顺畅，又避免结构晃动，整体模型可直接用于机械原理演示、课程设计参考以及相关产品的结构优化迭代。
