耕耘机弹性缓冲耕作部件结构

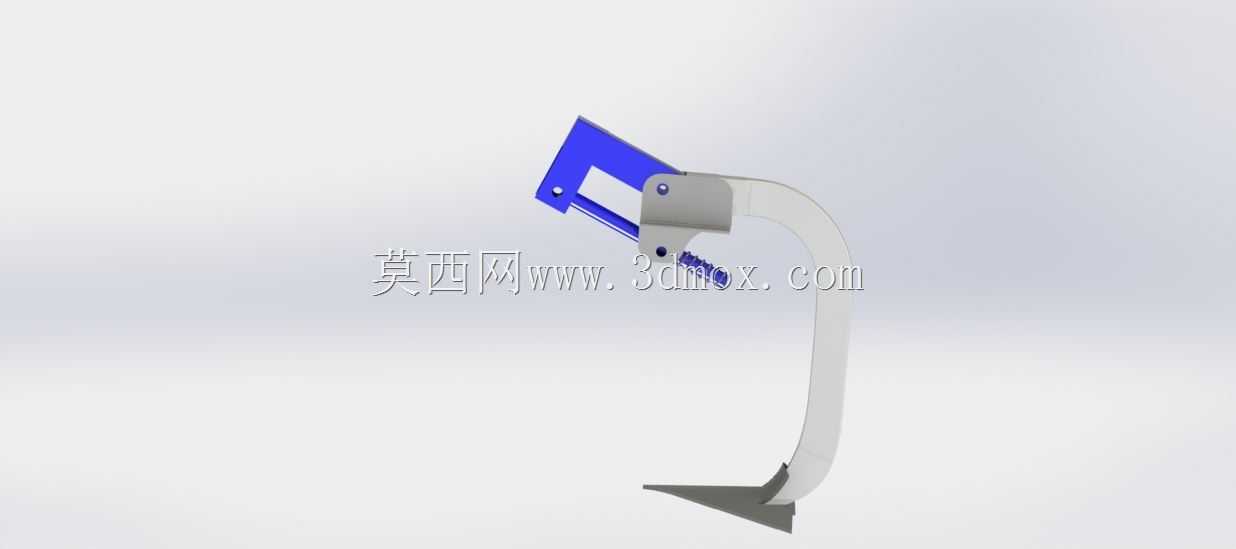

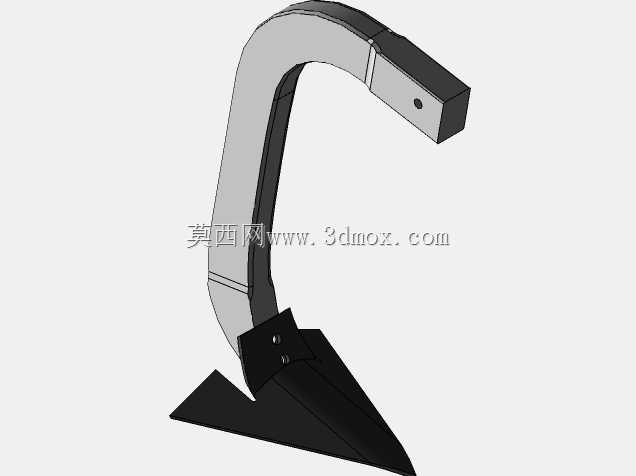

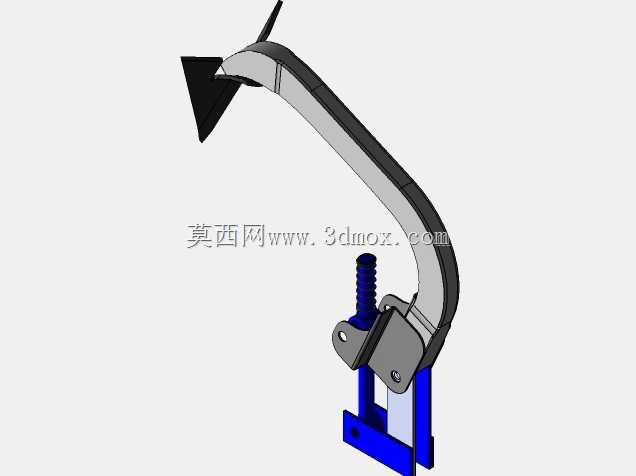

这套弹性缓冲耕作部件，主要配套在中小型耕耘设备的作业端，直接对接田间耕作的实际工况，解决硬质土壤、夹杂石块地块作业时的刚性冲击问题。在实际田间作业场景中，耕作部件切入土层深度通常在10到25厘米区间，普通刚性连接的耕作臂遇到土层下的硬石、作物残根硬块时，瞬间冲击载荷会直接传递到主机机架，轻则造成耕作刃口崩损、臂架变形，重则导致主机传动系统过载停机。这套带弹性缓冲的结构，在设计时将耕作臂与安装座之间设置了预紧的弹性连接副，蓝色安装支架通过螺栓固定在耕耘机的主梁上，支架与弧形耕作臂的铰接点旁，布置了圆柱螺旋压缩弹簧作为缓冲元件，当耕作刃遇到突发硬阻力时，弧形臂可绕铰接点小角度偏转，压缩弹簧吸收冲击能量，待越过障碍后弹簧复位，带动耕作臂回到预设作业深度，全程不需要操作人员停机调整，能有效降低非故障停机时间。从安装边界来看，上部安装支架的两个螺栓孔中心距适配多数中小型耕耘机的通用主梁安装尺寸，不需要对主机主梁做额外打孔改造，弧形臂的弯曲弧度经过受力校核，既保证作业时刃口的入土角度维持在最优的12到18度区间，避免出现入土过深跳犁、入土过浅耕深不足的问题，也给弹簧的伸缩动作预留了足够的摆动空间，不会出现动作干涉。结构设计上没有采用复杂的阻尼元件，仅靠螺旋弹簧配合铰接限位结构实现缓冲功能，零部件数量少，日常维护只需要定期检查铰接点的润滑状态、弹簧的预紧力即可，田间作业时的故障排查难度低，农户不需要专业工具就能完成常规的调整作业。耕作刃部分采用了可拆卸的尖铲结构，磨损后可以单独更换刃件，不需要更换整个弧形臂，降低了长期使用的配件成本。弹簧的预紧力可以通过端部的调节螺栓调整，针对不同硬度的地块，比如沙壤土、黏重黑土、夹杂砾石的坡耕地，可以对应调整弹簧预紧度，匹配不同的缓冲触发阈值，兼顾作业效率和部件防护效果。整个结构的受力路径经过优化，作业时的土壤阻力通过弧形臂传递到弹簧，再分散到上部安装支架，不会出现应力集中的薄弱点，铰接点的衬套采用耐磨材质，能适应田间多尘、潮湿的作业环境，减少铰接部位的磨损量，延长整体部件的使用寿命。
