简易铰接式迷你玩具拖拉机结构设计

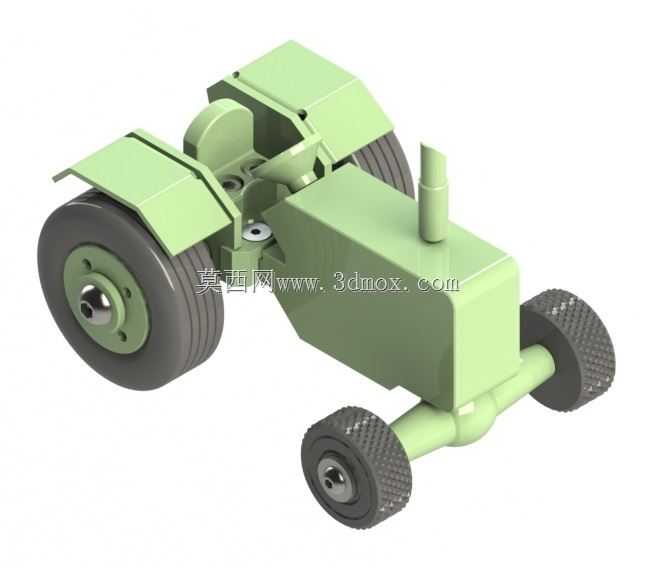

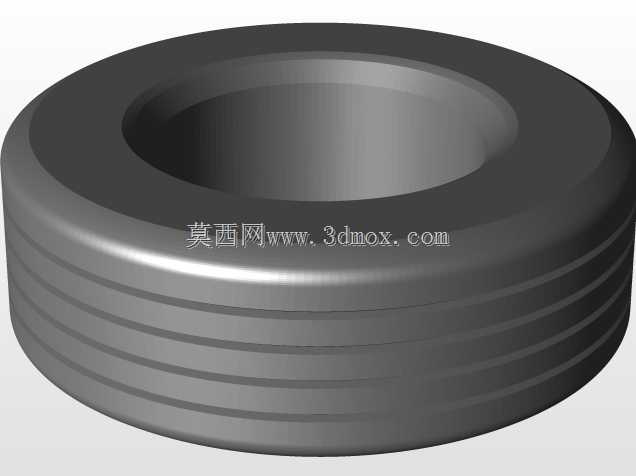

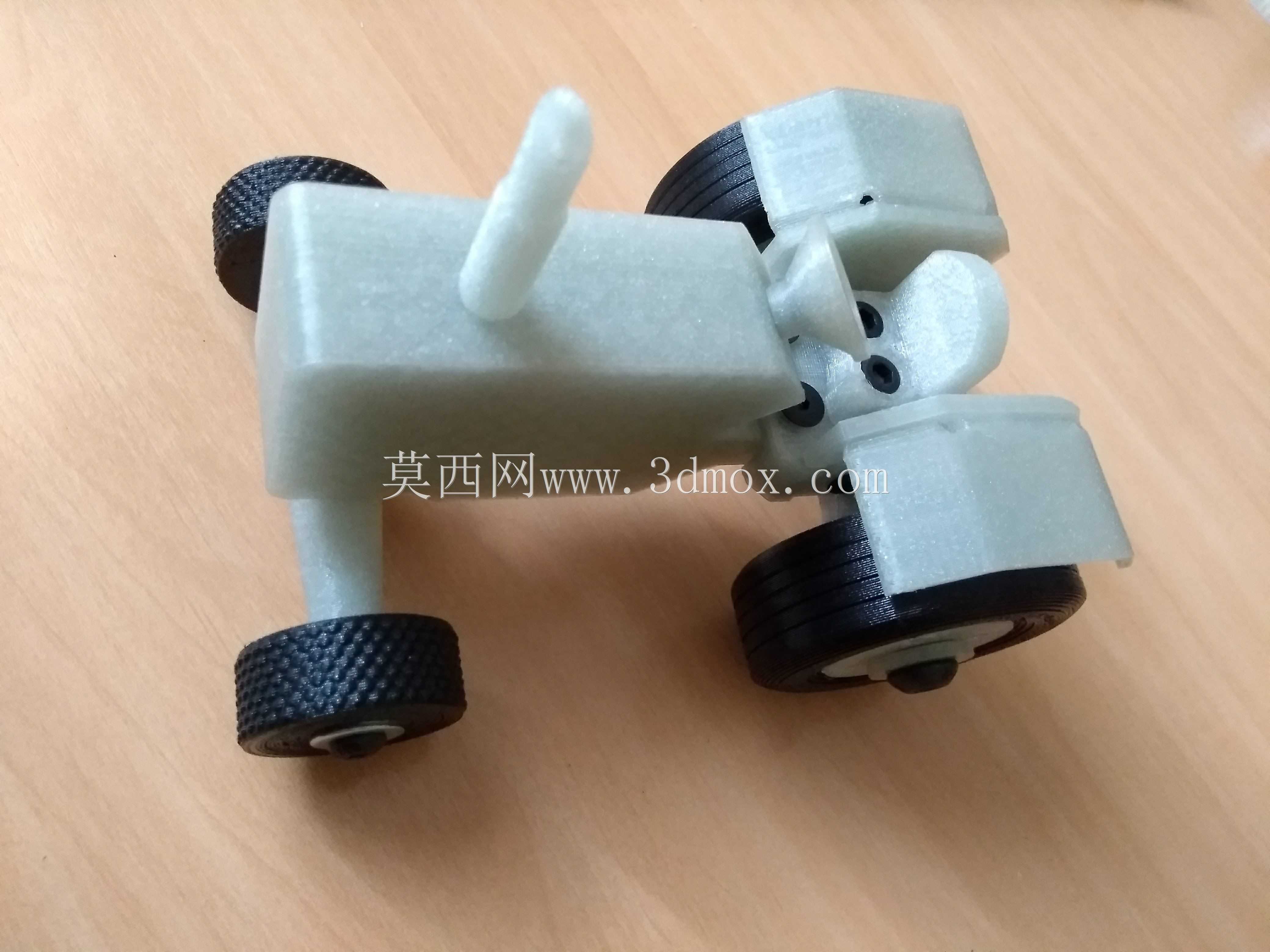

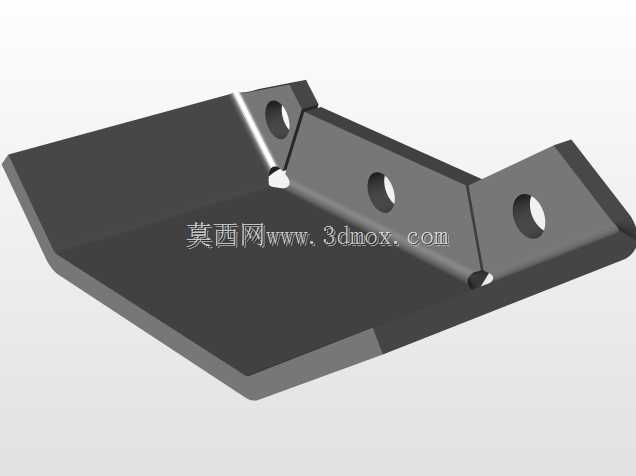

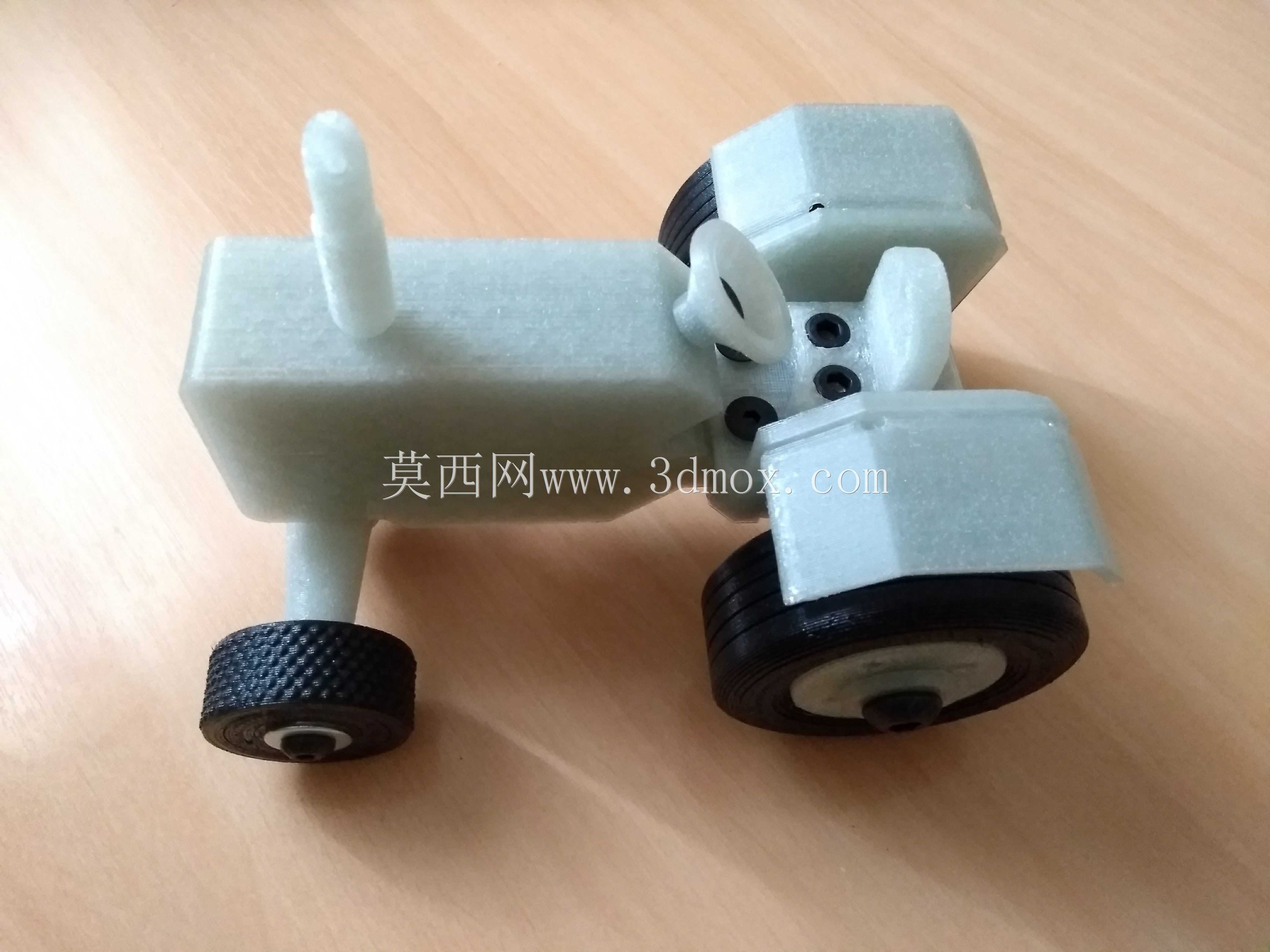

这款迷你铰接式轮式拖拉机的结构设计，最初是面向桌面摆件、青少年科创教具场景开发的，整体采用分体铰接式车架布局，区别于传统一体式底盘的拖拉机结构，前后车体通过中部铰接点连接，可实现小半径转向动作，适配桌面把玩、静态展示的使用需求。从功能特性来看，该结构完全还原了小型轮式拖拉机的核心布局特征：前部设置转向轮组，采用小直径带防滑纹理的轮胎，轮毂预留标准轴孔位，可直接穿轴实现前轮的自由转动与转向摆动；后部为驱动轮组，采用大直径宽胎设计，胎面复刻了农用轮胎的防滑纹路，轮辋位置设置了仿真的固定螺栓凸台，兼顾视觉还原度与结构强度。设计过程中优先考虑了熔融沉积成型工艺的成型特性，所有结构均做了最小壁厚控制，整体壁厚均匀无突变，避免打印过程中出现翘曲、填充不足的问题；所有外露棱边均做了R1-R2的圆角过渡，既消除了打印后的锐边风险，也还原了实车钣金覆盖件的圆润过渡特征。中部铰接位置采用销轴式连接结构，预留了0.2mm的装配间隙，打印完成后无需额外打磨即可直接装配，铰接处的转动阻尼适中，既可以保持转向后的姿态，也不会出现卡滞、松旷的问题。车身前部的发动机舱做了简化的块面化设计，顶部预留了仿真排气筒的安装位，排气筒与车身采用一体化设计，减少了额外装配步骤；前后轮的挡泥板采用弧形曲面设计，与轮胎轮廓保持3mm的安全间隙，避免转动过程中出现干涉。从安装边界来看，整车前后总长控制在120mm左右，宽度在70mm上下，高度约60mm，整体尺寸适配常规桌面摆放空间，所有外伸部件均未超出车身投影范围，放置时稳定性充足，不会出现侧翻问题。轮系的轴孔均采用标准直径设计，若需要改装为电动遥控版本，可直接替换为标准直径的金属轴，搭配微型减速电机即可实现动力输出，无需对原有车身结构做破坏性修改。车身表面未设置多余的装饰凸台，预留了足够的平面区域，可根据使用需求粘贴标识、做后期涂装处理，适配个性化定制的使用场景。该结构除了作为静态摆件使用外，也可作为农用机械科普教具，直观展示铰接式车辆的转向原理、轮式拖拉机的基本布局，帮助初学者理解车辆底盘的基本构成，也可作为三维建模练习的参考案例，帮助从业者掌握曲面过渡、装配间隙控制、面向增材制造的结构设计要点。
