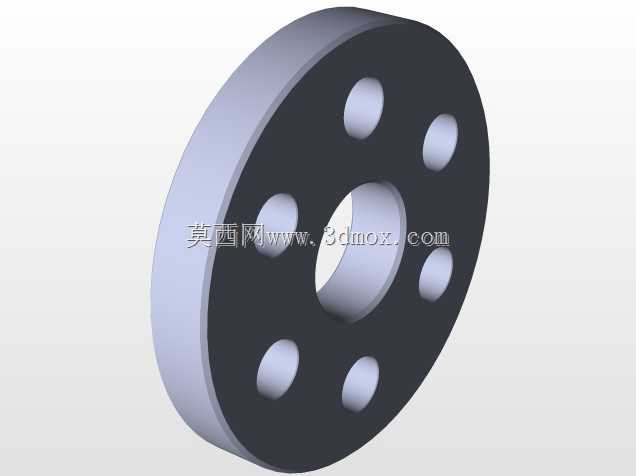

带均布安装孔圆盘式法兰连接构件

　　在流体输送管路、压力传感组件装配、小型动力输出端对接的场景里，这类带均布安装孔的圆盘式连接构件是很常见的对接零件，很多刚入行的结构设计人员容易把它和普通平法兰搞混，实际上它的中心通孔尺寸、孔位分布逻辑都是针对小扭矩、中等密封压力的对接场景优化的。先从安装边界说，这类构件的轴向厚度不会做的太厚，毕竟多数用在空间紧凑的仪器仪表安装段，中心通孔是贯通设计，既可以作为介质流通的通道，也能穿装传动轴做轴向定位，外圈的六个沉孔是均匀分布在同一分度圆上的，安装时不需要额外做对位标记，只要任意孔位对齐就能完成周向定位，这点比非均布孔的连接件安装效率高很多，也能避免现场装配时孔位错位反复调整的问题。设计的时候首先要考虑的是对接面的平面度，

　　整个圆盘的两个端面都要做精加工处理，表面粗糙度控制在合理区间，保证对接后密封垫片能均匀受压，不会出现局部渗漏的情况，中心通孔的内壁不需要过高的加工精度，除非是要穿装旋转轴做径向支撑，那才需要额外增加公差要求，多数作为管路连接使用的时候，通孔只要保证通径尺寸符合对接管路的内径要求就行，避免通径突变造成介质流阻变大。均布的六个安装孔，孔径是根据配套的螺栓规格设计的，孔与孔之间的分度圆直径要和对接端的法兰孔位完全匹配，孔边到圆盘外圆的距离要留足够的强度余量，避免螺栓拧紧的时候孔边出现应力开裂，尤其是用在有一定压力的气路、液路连接场景时，这个余量直接决定了连接部位的承压能力。实际使用的时候，这类构件往往是夹在两个对接端面之间，

　　一侧对接传感器的检测端，另一侧对接管路或者设备壳体，螺栓穿装后对角逐步拧紧，保证整个端面受力均匀，不会因为单侧受力过大造成构件变形，导致密封失效。很多人建模的时候容易忽略倒角细节，其实这类圆盘零件的外圆边、通孔两端、安装孔两端都要做小尺寸倒角，一是去除加工后的毛刺，避免装配时割伤密封件或者操作人员，二是安装时能起到导向作用，方便快速对准对接位置。从功能特性来说，它既可以作为静态的管路连接法兰使用，也可以作为联轴器的中间连接盘，传递小扭矩的旋转动力，这时候六个安装孔就可以穿装缓冲胶套，降低传动过程中的振动传递，这也是为什么这类圆盘构件在仪器仪表、小型自动化设备里应用广泛的原因，同一个结构稍微调整尺寸和公差，就能适配不同的使用场景。

　　设计建模的时候要注意，均布孔的阵列要严格按照圆周等分来做，不能出现角度偏差，否则现场安装时会出现螺栓穿不进去的问题，中心通孔和外圆要保证同轴度，不然对接后会出现不同心的情况，影响管路流通或者传动的稳定性。另外这类构件的材质选择也和使用场景相关，普通气路用普通碳钢做表面发黑处理就能满足防锈要求，有腐蚀介质的场景会用不锈钢材质，食品级场景还要做表面抛光处理，不过不管用什么材质，基础的结构尺寸逻辑是一致的，都是围绕对接定位、均匀受力、安装便捷这几个核心点来设计的。
