半圆拱形安装支座类机械承载结构件

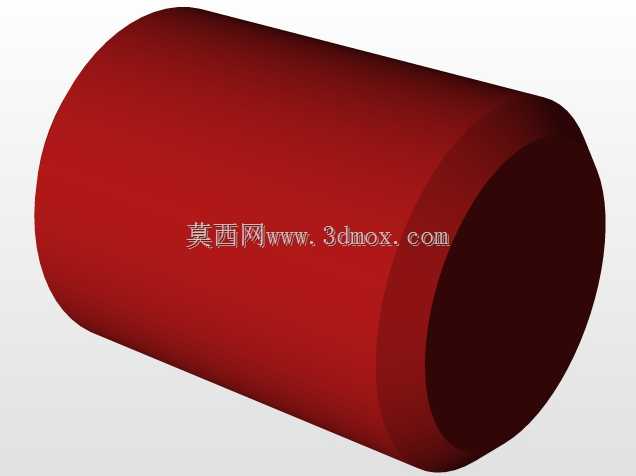

　　这类拱形承载支座在工业现场的应用场景覆盖极广，从中小型传动设备的轴承端盖固定，到管路系统的管夹支撑座，再到自动化生产线的型材连接加固位，都能看到同结构逻辑的零件身影。日常设备运维中，这类零件往往承担着分散局部载荷、适配弧形安装面的核心作用，不同于平板式支座的平面受力逻辑，拱形内腔可以完美贴合圆柱类被固定件的外轮廓，避免硬接触带来的应力集中，也能减少装配时的垫片调整工作量。

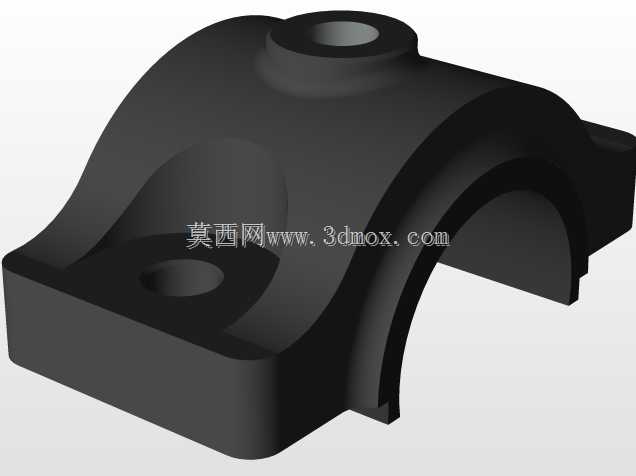

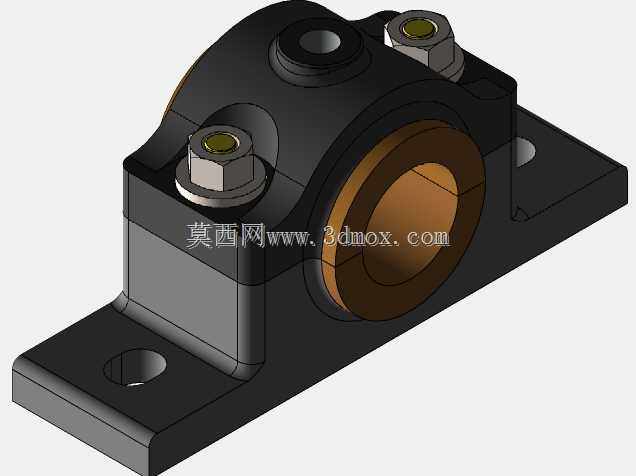

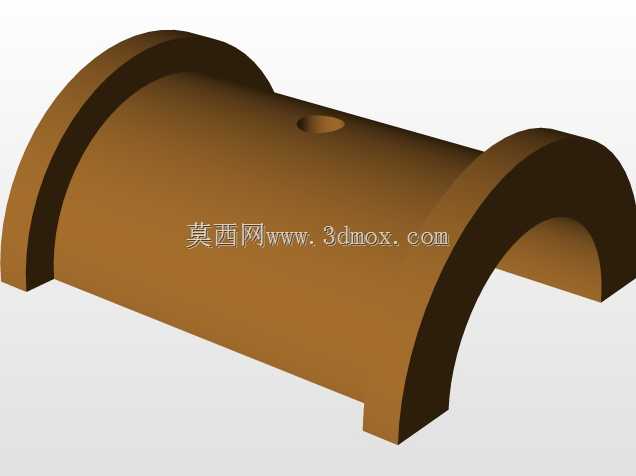

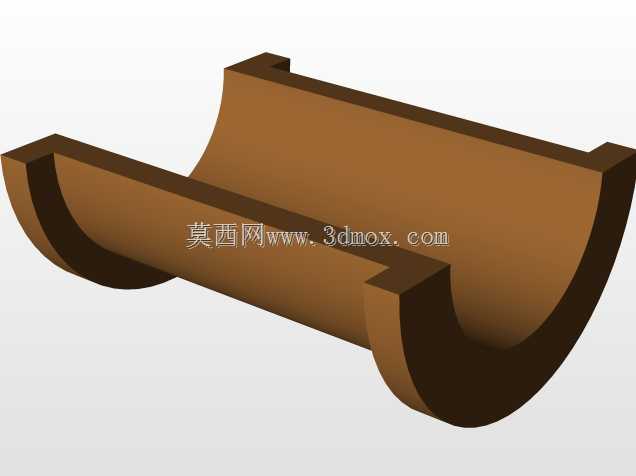

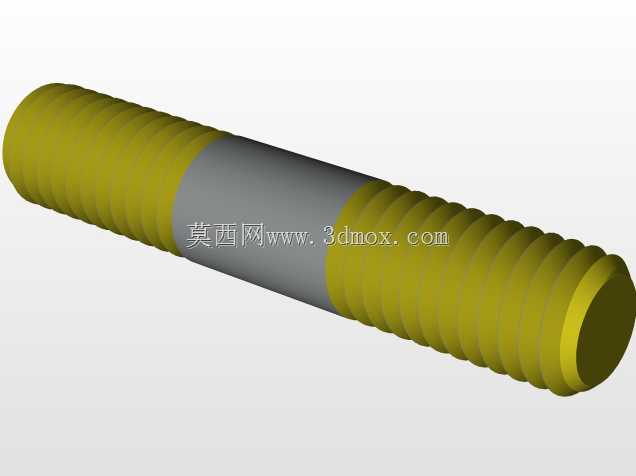

　　从功能特性来看，零件顶部的凸台沉孔是为了适配内六角圆柱头螺钉的安装，沉孔深度刚好可以容纳螺钉头部，保证装配后螺钉端面不超出凸台上表面，不会和周边其他运动部件产生干涉；两侧延伸出的平板安装耳上各预留了一个通孔，用于穿装固定螺栓，将整个支座锁紧在安装基座上，耳板的厚度经过载荷校核，能承受额定范围内的径向载荷与小幅振动冲击，不会出现长期使用后耳板断裂的问题。拱形部分的内壁做了微小的拔模斜度，既方便铸造或者注塑加工时的脱模，也能在装配时给被支撑件留出微小的调整余量，避免过定位导致的装配卡滞。

　　设计这类零件的时候，首先要明确被支撑件的外径尺寸，拱形内腔的半径要比被支撑件的外圆半径大0.1到0.2毫米，既保证贴合度，又不会因为加工误差导致装不进去；顶部凸台的位置要对应被支撑件的顶部锁紧位，凸台的外径要比螺钉头的外径大2毫米以上，保证螺钉压紧时有足够的接触面积，不会压坏凸台边缘。两侧安装耳的孔位中心距要严格匹配基座上的安装孔间距，公差控制在±0.05毫米以内，避免装配时出现孔位错位需要强行掰动零件的情况；耳板的外缘做了圆角过渡，避免锐边割伤装配人员，也能减少热处理或者加工时的应力集中点。

　　从安装边界来看，零件的总宽度要小于安装基座上预留的安装位宽度，拱形部分的下沿到安装耳底面的高度，要匹配基座表面到被支撑件中心的高度差，保证装配后被支撑件的中心高符合设计要求，不会出现传动不同心的问题。顶部凸台的上表面到安装耳底面的总高度，要预留足够的扳手操作空间，保证拧紧顶部螺钉的时候，套筒或者内六角扳手不会和周边结构碰撞。零件的壁厚设计遵循均匀过渡原则，拱形部分的壁厚和耳板的壁厚差值控制在2毫米以内，避免加工或者冷却过程中出现壁厚不均导致的变形，影响最终的装配精度。

　　实际建模过程中，这类零件的曲面过渡要做连续处理，拱形面和两侧耳板的衔接处做了R角过渡，不会出现直角转折的应力集中点，在承受交变载荷的时候，能有效提升零件的疲劳寿命。沉孔的底部和凸台的端面保持平行，保证螺钉拧紧之后的压紧力垂直向下，不会出现偏载导致螺钉松动的情况。安装孔的内壁做了轻微的倒角，方便穿装螺栓的时候快速对位，也能去除孔口的毛刺，避免螺栓装配时被毛刺刮伤螺纹。
