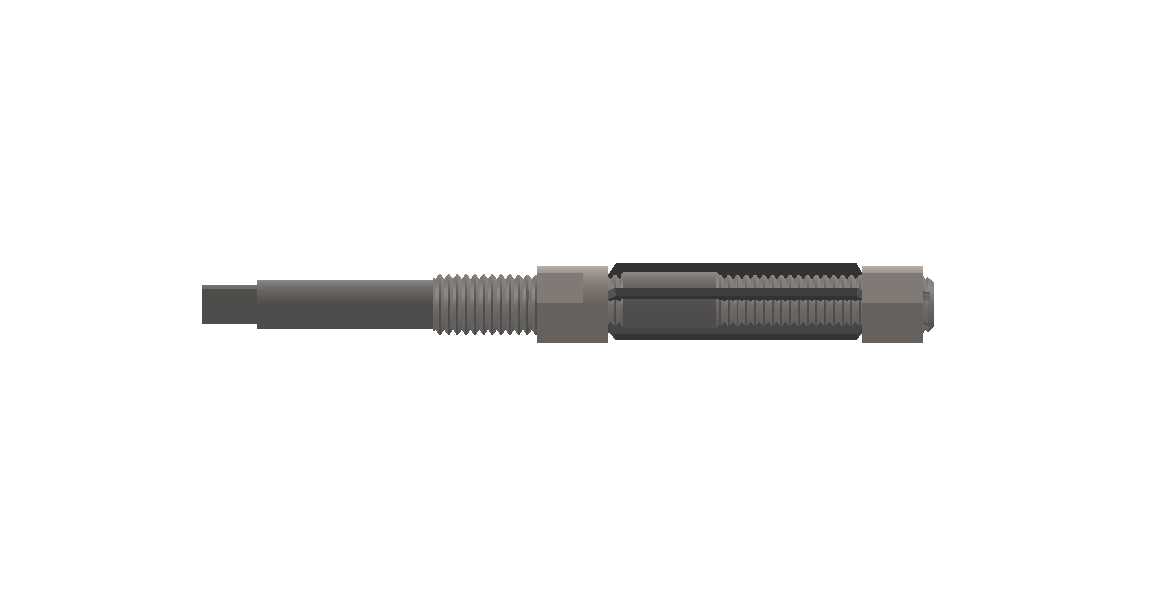

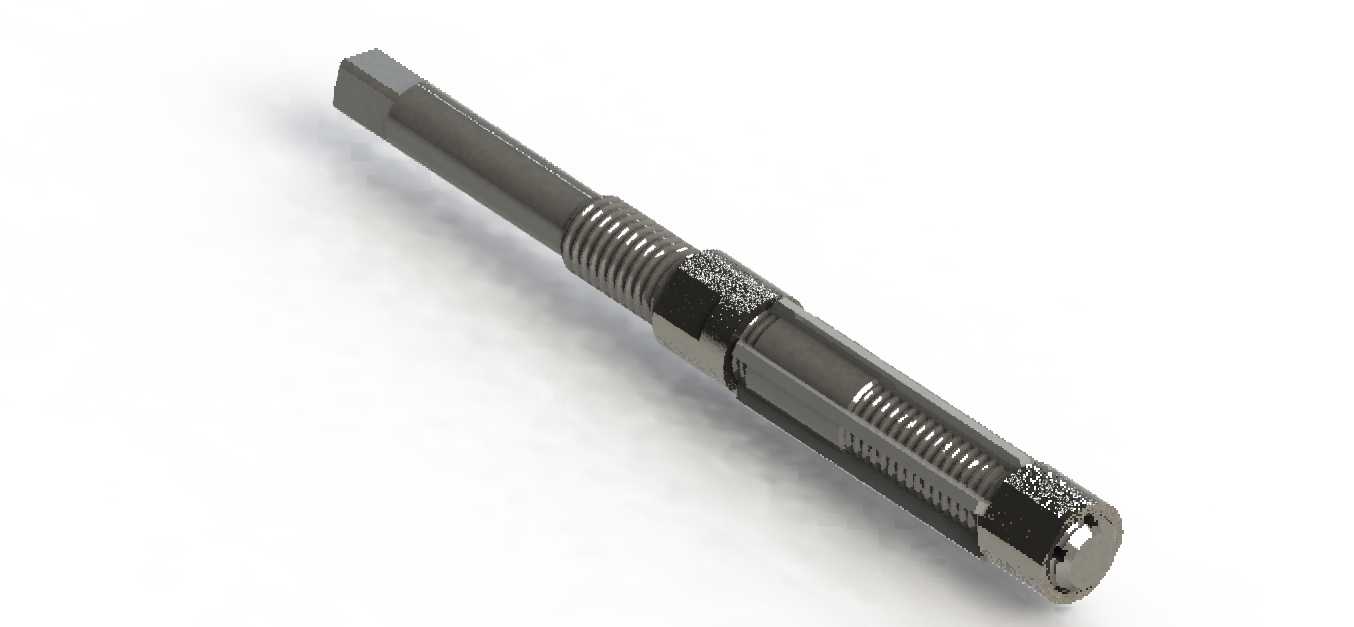

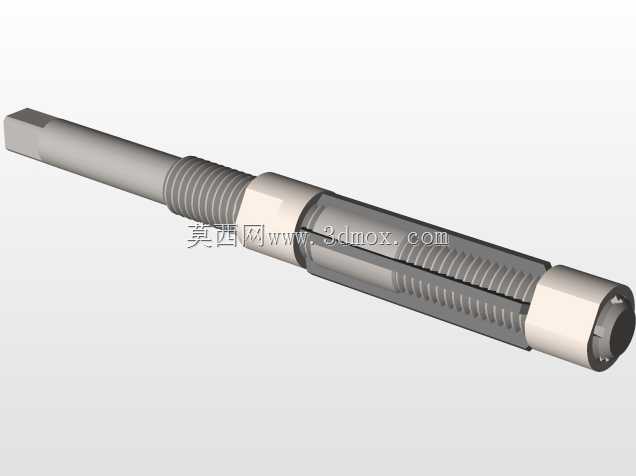

可调式螺纹加工精密铰刀三维结构

　　在金属切削加工的现场场景里，孔加工的精度控制一直是批量生产中容易出现质量波动的环节，尤其是针对小直径内螺纹底孔、带配合要求的定位销孔加工，普通固定直径铰刀无法适配磨损后的尺寸补偿，也难以应对不同批次工件材料硬度波动带来的孔径偏差，这款可调式结构的铰刀正是针对这类工况设计的切削工具。从实际加工用途来看，它主要用于车床、钻床、镗床以及加工中心上的半精加工作业到精加工作业过渡环节，可对预制的钻孔、扩孔进行余量切除，获得IT7到IT6级的孔径精度，表面粗糙度能稳定达到Ra1.6以下，相比固定式铰刀，它的可调结构允许作业人员根据实际加工需求，通过调整两端的锁紧螺母，改变刀体上镶装的高速钢刀片的伸出直径，覆盖一定范围内的孔径加工需求，

　　减少车间内备刀的规格数量，降低刀具库存管理的成本。从设计思路上拆解这款铰刀的结构，整体采用细长杆状布局，一端为莫氏锥度或者直柄的装夹段，用来和机床主轴或者刀柄配合传递扭矩，靠近装夹段的位置设计了方榫结构，方便使用扳手完成刀具的装拆锁紧，避免打滑；刀体中段开有轴向的斜槽，刀片嵌装在斜槽内，两端的调节螺母旋合在刀体的外螺纹段上，旋转螺母时可以推动刀片沿着斜槽产生径向的位移，实现直径尺寸的微调，调整到目标尺寸后锁紧两端螺母，即可固定刀片位置，保证加工过程中尺寸不会发生偏移；刀片采用硬质合金或者高速钢材质，切削刃部分设计了合理的主偏角和刃倾角，既能降低切削时的轴向抗力，也能保证切屑可以沿着排屑槽顺利排出，不会刮伤已经加工完成的孔壁。

　　在外形尺寸与安装边界上，这款铰刀的总长根据加工孔径的不同覆盖100mm到300mm区间，可调节的直径范围通常在0.5mm到3mm之间，能适配常见的3mm到20mm区间的内孔精加工需求；装夹时需要保证刀具的回转轴线和工件预制孔的轴线同轴度误差控制在0.02mm以内，避免加工出的孔出现锥度、椭圆或者孔径超差的问题，加工深孔时还需要配合充足的切削液冲排切屑，防止切屑滞留在排屑槽内造成刀刃崩损。在实际的设备选型匹配中，这款铰刀既可以用于普通机床的手动进给加工，也能适配数控设备的自动走刀加工，针对不同的加工材料，比如45号钢、铝合金、铜合金或者铸铁件，只需要更换对应材质的刀片、调整合适的切削线速度和进给量，就能获得稳定的加工质量；

　　相比不可调的焊接式铰刀，它的刀片磨损后可以通过尺寸调整补偿磨损量，延长刀具的整体使用寿命，当刀片完全磨损后还可以单独更换刀片，不需要报废整个刀体，长期使用的成本优势十分明显。在结构建模的过程中，需要重点关注斜槽的角度和刀片配合面的公差，斜槽的倾斜角度直接决定了螺母旋转角度和刀片径向伸缩量的对应关系，角度偏差过大会导致尺寸调节精度不足，无法满足精加工的尺寸控制要求；两端螺纹的同轴度、调节螺母和刀片端面的接触平面度也需要严格控制，避免锁紧时刀片受力不均出现偏移，导致加工出的孔径尺寸超差；排屑槽的表面粗糙度要控制在合理范围内，减少切屑排出时的阻力，避免积屑瘤的产生影响加工表面质量。
