多齿组合式滚铣切削刀具结构设计

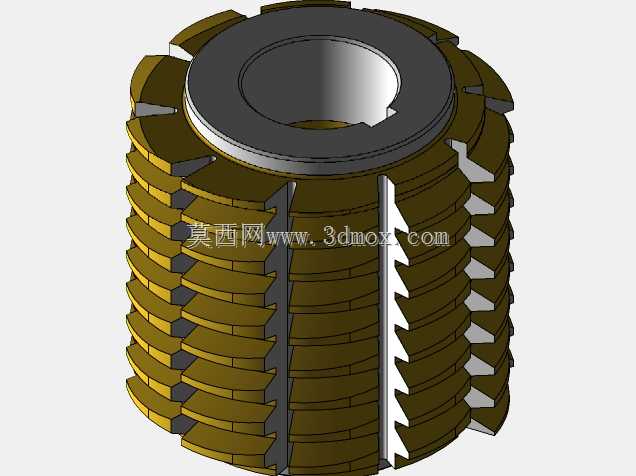

　　这款滚铣类切削刀具的三维结构，核心面向齿轮加工、花键轴成型类的机加工场景，在滚齿机、专用铣削设备上作为核心执行部件使用，负责对钢制、合金类工件毛坯进行连续展成切削，最终成型出符合齿形参数的直齿、斜齿齿轮或者渐开线花键结构。从结构设计逻辑来看，刀具采用分体叠装式的刀体布局，中心为带键槽的安装基准孔，键槽的位置与尺寸严格匹配设备主轴的传动键，保证扭矩传递过程中无打滑间隙，避免切削过程中出现振纹、齿形超差的问题。刀体的外圈切削部分采用多圈错位排布的刀齿结构，每一圈刀齿都设计有对应的切削前角与后角，前角参数适配常规合金钢工件的切削特性，保证切屑可以顺利沿齿面排出，不会在容屑槽内堆积造成堵屑、崩齿；后角的设计则充分考虑刀具重磨余量，

　　在保证刀齿强度的前提下预留足够的刃磨空间，延长刀具的整体使用寿命。刀齿之间的轴向容屑槽采用直槽布局，槽深从齿顶到刀体基体逐步过渡，既保证足够的容屑空间，又不会因为槽深过大削弱刀体整体的结构刚性，在大进给量切削工况下也能保持刀体的形位精度，避免让刀造成的齿形锥度误差。安装边界方面，中心安装孔的公差带采用基孔制过渡配合，适配多数通用滚齿机的主轴安装尺寸，刀具的整体外径、轴向长度参数匹配常规模数齿轮的加工行程，不需要对设备主轴的装夹结构做额外改造即可直接换装。刀体两端的定位端面设计有较高的平面度要求，安装时靠主轴端面与压盖端面实现双向定位，保证刀具回转过程中的径向跳动、端面跳动控制在机加工允许的公差范围内，

　　避免因为装夹跳动造成加工出的齿面粗糙度超标、齿距累积误差超差的问题。从实际使用场景出发，这类叠片式滚刀相比整体式焊接滚刀，优势在于单片刀齿磨损后可以单独更换对应位置的刀片，不需要整体报废整支刀具，能够有效降低批量加工场景下的刀具耗材成本；同时刀齿的排布采用错位分屑设计，每一圈刀齿的切削刃口错开对应上一圈刀齿的切削间隙，将宽切屑分割为多段窄切屑，大幅降低切削过程中的切削阻力，减少设备主轴的负载，在同等机床功率下可以采用更大的切削进给参数，提升单件工件的加工效率。设计过程中需要重点校核刀体在高速回转下的动平衡性能，因为这类刀具的工作转速通常在每分钟数百转，若刀体存在质量分布不均的问题，高速回转时会产生较大的离心振动，

　　不仅会影响加工表面质量，长期使用还会损伤设备主轴的轴承精度，因此在刀体的结构设计时，每一片刀齿的安装定位槽都做了等角度均分设计，装配后整体的动平衡等级满足高速切削的使用要求。另外刀齿的刃口部分做了微小的倒棱处理，避免刃口过于尖锐在断续切削冲击下出现崩刃问题，尤其是在加工热处理硬度较高的合金钢材时，微小倒棱可以有效提升刃口的抗冲击性能，减少非正常磨损的概率。容屑槽的表面粗糙度也做了对应要求，光滑的槽壁可以减少切屑排出时的摩擦阻力，避免切屑粘附在槽壁上造成二次切削，影响已加工齿面的质量。
