多孔阵列安装基准板结构设计

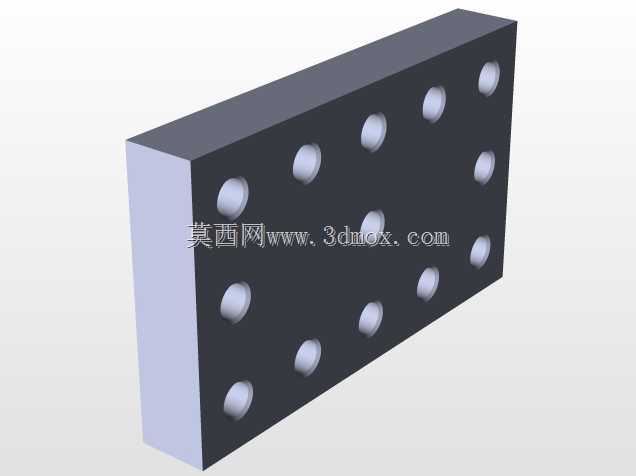

　　这款多孔阵列安装基准板，是传感检测类工装、精密检测工位中常用的定位承载构件，日常在自动化产线的视觉检测工位、多传感器集成安装模组、实验室精密测试台架上都能见到它的应用场景，核心作用是为各类检测元件、小型功能模组提供统一的安装定位基准，保证多个元件之间的相对位置精度，避免零散安装带来的位置偏差累积。从结构设计逻辑来看，整块板采用长方体等厚结构，主体为实心刚性基材，这种结构选择首先是考虑到安装后的整体抗形变能力，当板面上同时安装多个重量不等的传感元件时，不会因为局部受力出现板面翘曲，保证所有安装点位的平面度公差维持在合理区间。板面的孔位采用规则矩阵式排布，每一个通孔都对应标准的安装螺孔规格，孔与孔之间的中心距严格按照通用安装模数设定，

　　能够适配市面上绝大多数标准规格的光电传感器、接近开关、小型视觉相机、压力检测探头的安装孔距要求，不需要使用者额外进行扩孔、重新打孔的二次加工，拿到构件后可以直接通过标准紧固件完成元件固定。设计时特意将所有安装孔设置为贯穿式通孔，一方面是方便紧固件从板的背面进行锁紧，安装操作时不需要在板内部加工盲孔，降低加工难度的同时，也避免盲孔内容易积尘、积油污的问题，在有切削液、粉尘的工业现场使用时，日常清理维护更加方便；另一方面贯穿孔也可以作为走线通道，传感器的连接线缆可以直接穿过就近的孔位从板背面布线，让整个安装模组的走线更加规整，不会出现线缆杂乱缠绕在元件周围的情况，减少线缆被运动部件剐蹭的风险。从安装边界来看，整块板的侧边为平直直角结构，

　　相邻侧边的垂直度公差控制在较高精度等级，安装时可以直接将两个相邻侧边靠在工装台架的定位挡边上，快速完成整块板的基准找正，不需要反复打表调整板的安装角度。板的厚度经过力学核算，在常规多传感器安装的负载下，板面的最大挠度不会超出精密检测场景允许的形位公差范围，既不会因为厚度过大造成整个模组重量冗余、增加台架的负载负担，也不会因为厚度不足导致受力后形变影响检测精度。在实际使用过程中，这类基准板往往作为整个检测模组的基础承载件，先将板固定在设备的安装支架上，再按照检测需求在对应的孔位上安装不同功能的传感元件，因为孔位是标准化阵列排布，调整传感器位置时只需要松开紧固件，将元件移动到目标孔位重新锁紧即可，不需要重新在板面上钻孔，

　　大幅缩短工位调整的准备时间。板的表面做了均匀的氧化发黑处理，这种表面处理方式一方面可以提升板面的防锈耐腐蚀能力，在车间多油污、多湿度的环境下长时间使用也不会出现锈蚀起皮的问题，另一方面哑光黑的表面可以减少环境光线的反射，避免板面反光对视觉类传感器的成像造成干扰，提升视觉检测的稳定性。板的边缘都做了细小的倒角处理，没有尖锐的毛刺棱角，安装操作时不会划伤操作人员的手部，也不会在安装过程中剐蹭损坏传感器的连接线缆。在设计建模过程中，所有孔位的位置都采用参数化阵列方式生成，只要调整孔间距、孔径、行列数这几个核心参数，就可以快速衍生出不同尺寸规格、不同孔位数量的同系列基准板，适配不同大小的安装工位需求，不需要重复进行逐个孔位的建模操作，提升系列化产品的设计效率。这类多孔基准板除了在传感器安装场景使用外，也可以作为小型气动元件、电磁阀组的集成安装板使用，只要元件的安装孔距和板上的孔位模数匹配，都可以直接安装固定，通用性较强。
