带支架方管结构雾炮火箭实验装置

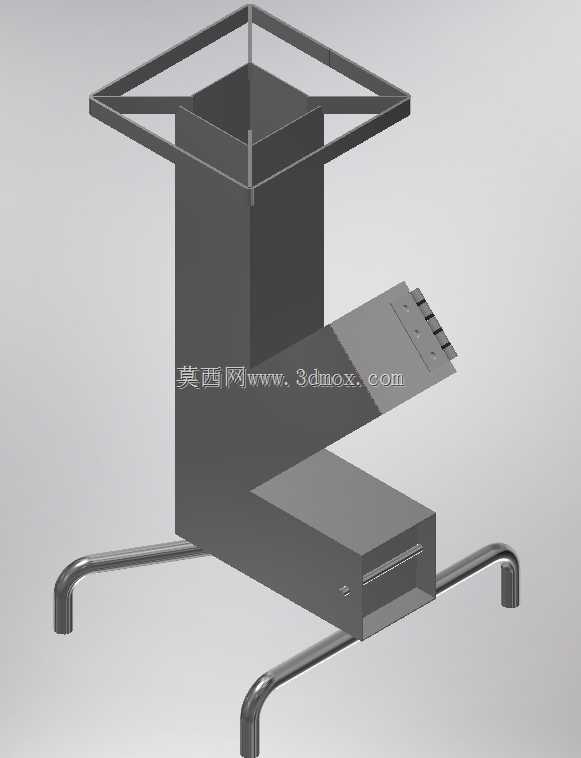

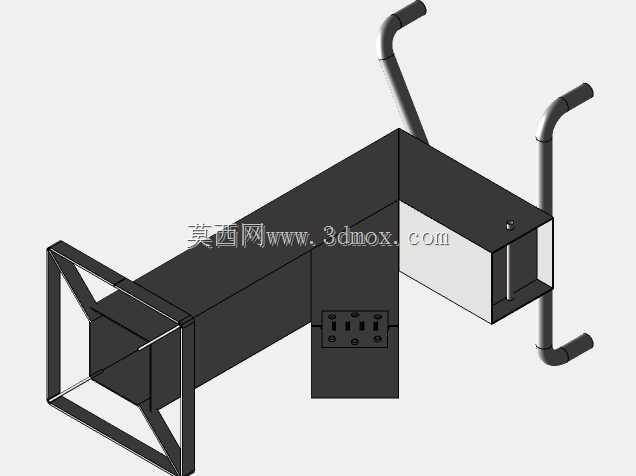

该结构件主要面向中小学生科创实验、高校流体力学演示类场景使用，作为水火箭或者雾效喷射实验的承载主体，替代传统塑料拼接式水火箭支架，解决原有结构刚度不足、喷射时易侧翻、重复拆装易磨损的问题。整体采用方管作为主体承载结构，竖直段为方形通腔，既作为储压腔体的安装定位空间，也可直接作为导流通道使用，顶部设计的方形外伸框架为四点式限位结构，可适配不同直径的喷射弹头安装，发射前的弹头定位偏差可控制在2mm以内，避免喷射轨迹偏移。倾斜布置的导向斜板与竖直腔体呈固定夹角，斜板表面预留的多组卡槽可固定导流片或者点火触发模块，斜板下方的敞口腔体用于放置配重块或者电控模块，腔体边缘做折边处理，既提升钣金件的结构刚度，也避免安装操作时割手。底部的两根U型弯管支脚向前后两侧外伸，支脚端部做平切处理，增大与地面的接触面积，无需额外固定即可在平整水泥地面、实验台面上保持稳定，承受0.3MPa以内的喷射反冲力时不会出现滑移或者倾覆。设计过程中优先采用标准规格方管与圆管下料，所有弯折处均采用等半径折弯，焊接位置集中在支脚与主体连接、顶部框架与竖直段连接的位置，减少不必要的焊缝以降低加工变形量，整体装配完成后无需额外做表面处理即可直接使用，也可根据实验需求在表面喷涂防锈涂层。安装边界方面，支脚外伸后的整体宽度控制在400mm以内，竖直主体高度约500mm，可直接放置在标准实验台面上操作，不需要额外占用过大空间，顶部框架的内空尺寸可适配直径60mm到100mm的弹头安装，斜板的倾斜角度经过反复验证，可保证喷射时的反作用力合力落在两支脚的支撑范围内，避免发射瞬间结构失稳。结构上没有多余的装饰性设计，所有外露的棱边均做倒钝处理，实验过程中调整弹头、连接管路时不会划伤操作人员，底部支脚的弯管弧度统一，放置时四个接触点可同时贴合支撑面，不会出现晃动问题。
