折臂式液压起重吊运支撑结构

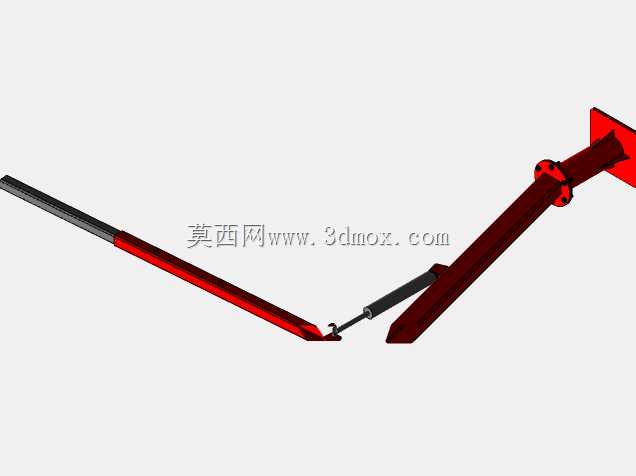

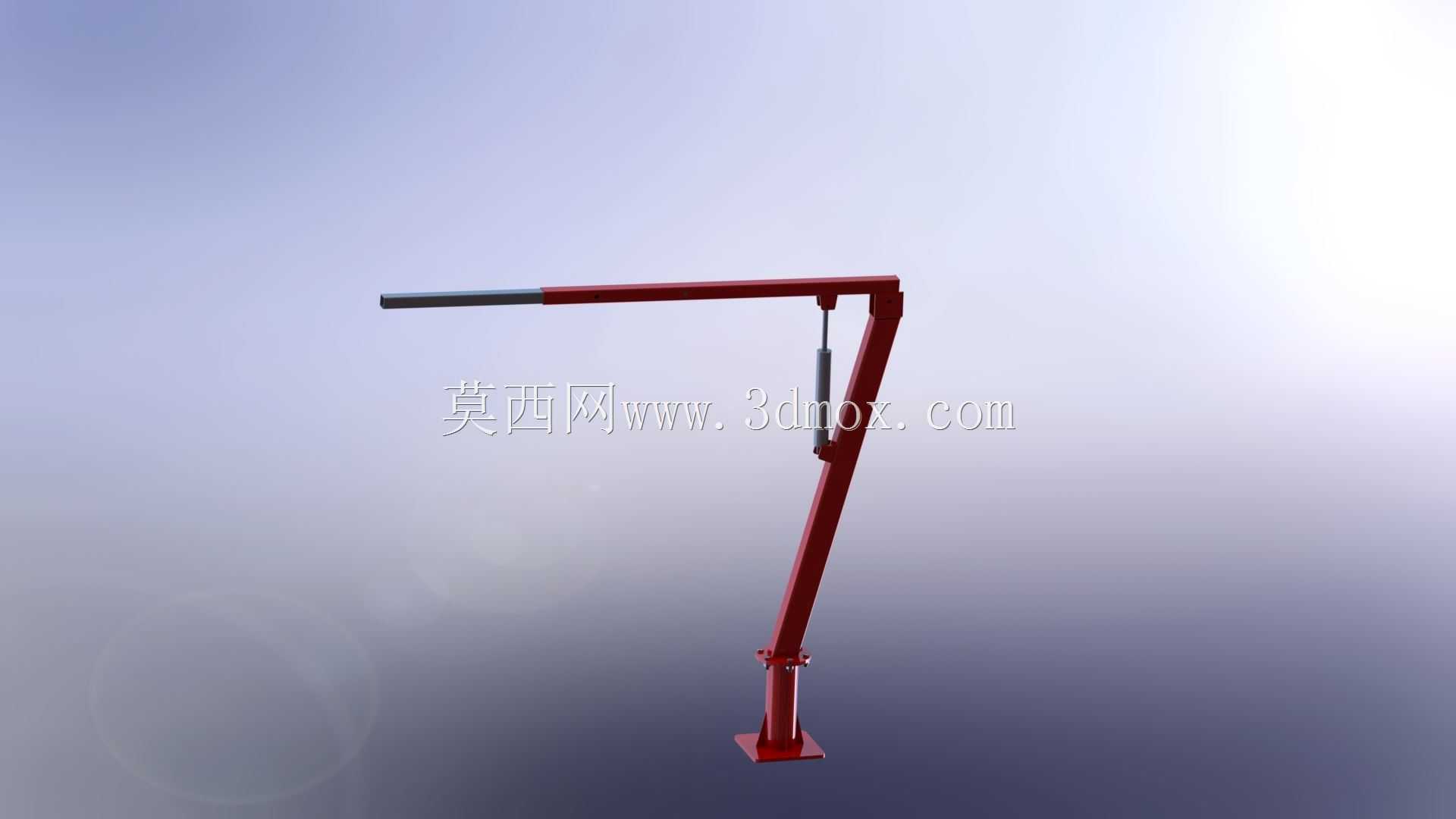

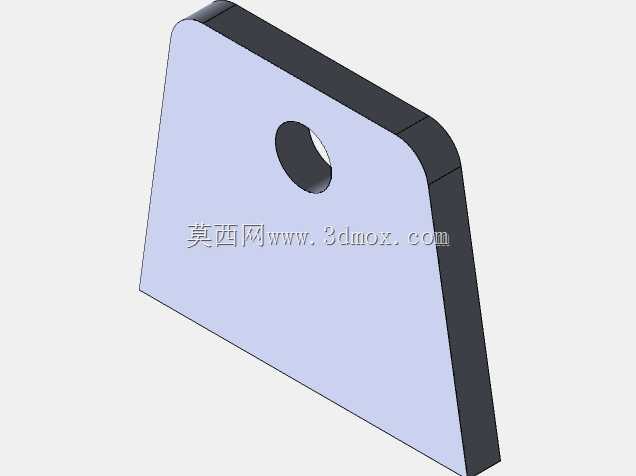

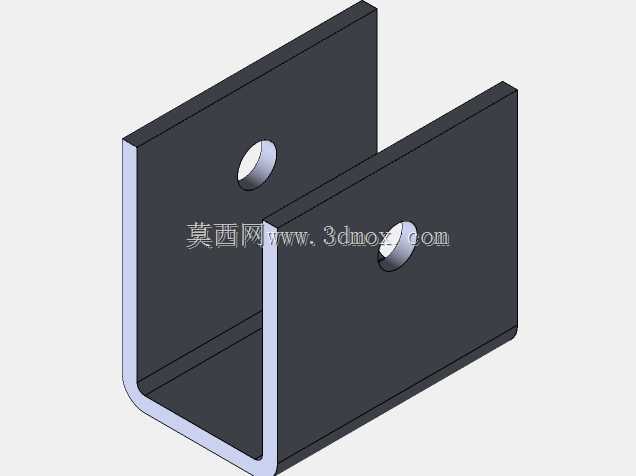

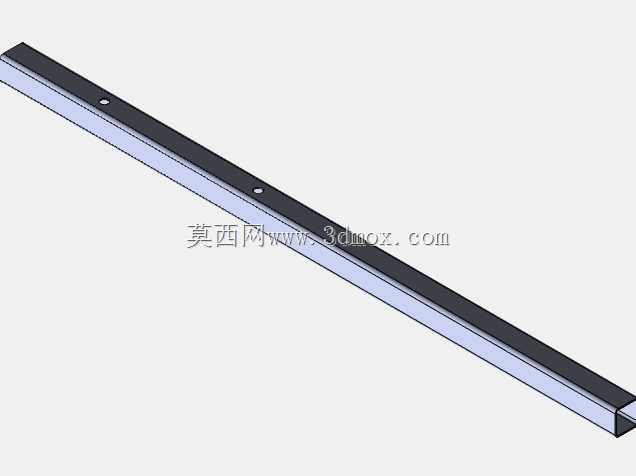

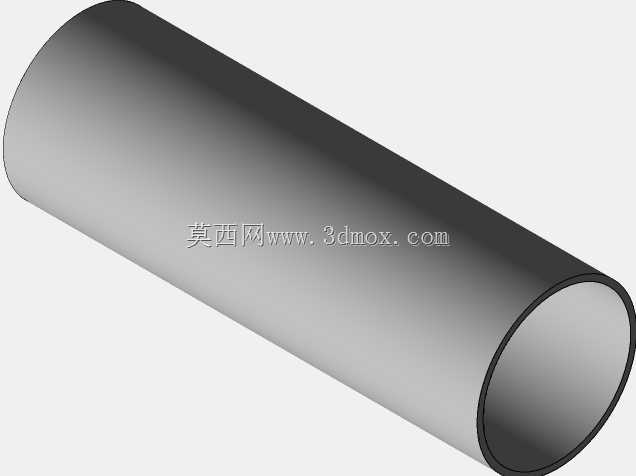

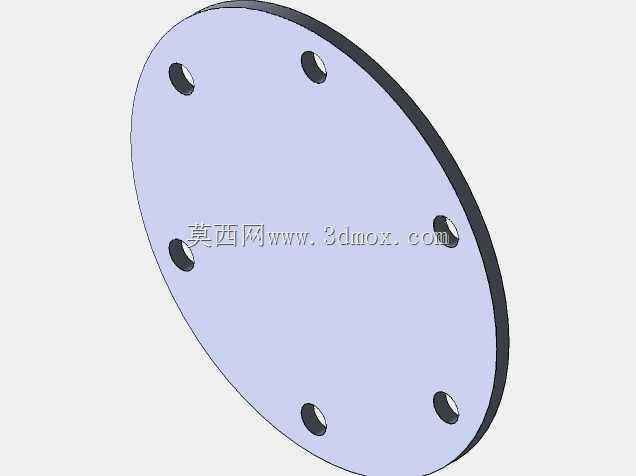

这套折臂式吊运结构，常配套在车间工位、货车货厢、小型仓储区域做定点重物移载作业，相比直臂吊具，它的折臂构型能在狭窄作业空间内完成伸缩、变幅动作，不会因为臂架伸展长度过大碰到周边管线、墙体或者货架，适配很多固定点位的小吨位频繁吊装场景。从结构设计逻辑来看，底部采用方形法兰安装座，安装时需要在作业基础面预留对应螺栓孔位，保证基础承载能力匹配额定起重量，避免作业时出现倾覆风险；垂直立柱段承担整体载荷传递，和折臂段的铰接位置做了加强筋处理，抵消变幅过程中产生的交变弯矩。臂架中段配置的液压支撑杆，是整套结构的核心受力部件之一，它能在臂架伸展、收回过程中提供稳定的支撑力，同时可以让臂架在任意作业角度悬停，不需要额外增加机械锁止结构就能保证作业安全性，降低操作复杂度。水平伸展的臂段采用变截面箱型结构设计，靠近铰接位置的截面尺寸更大，往臂端方向逐步收窄，这种设计既能保证臂架整体的抗弯强度，又能尽可能降低臂架自重，减少液压系统的负载压力，臂端预留了吊具安装接口，可以根据作业需求换装吊钩、真空吸盘或者小型夹具，适配不同类型的被吊物。在安装边界上，需要注意折臂完全收回时的垂直回转半径，预留足够的避让空间，避免臂架收回时和周边固定设施发生碰撞；臂架完全水平伸展时，要严格按照额定起重量作业，禁止斜拉重物，防止臂架承受额外的侧向载荷导致结构变形。这套结构的三维建模过程中，对铰接位置的配合间隙做了合理预留，既保证臂架转动顺畅，又不会因为间隙过大出现作业晃动，液压撑杆的安装点位经过反复校核，保证撑杆的推力行程和臂架的变幅角度完全匹配，不会出现行程过限或者支撑力不足的问题。日常作业中，这类折臂吊运结构不需要太大的操作空间，一个操作人员就能完成全部吊装动作，相比人工搬运能大幅降低重物搬运过程中的磕碰风险，也能减少作业人员的腰部劳损概率，在机加工车间的工件上下料、仓库的重物堆码、维修工位的零部件拆装场景中都有很高的实用性。
