乘用车通风式前制动盘结构设计

这款前制动盘属于乘用车盘式制动系统的核心摩擦执行部件，主要适配前置前驱家用车型的前桥轮端安装位，日常行驶中承担车辆减速、驻车制动时的摩擦制动力矩传递作用，相比传统鼓式制动结构，通风式盘体结构在连续制动工况下能更快散出摩擦产生的热量，避免热衰减带来的制动力下降问题，适配城市道路频繁启停、山路长下坡等多种行驶场景的制动需求。

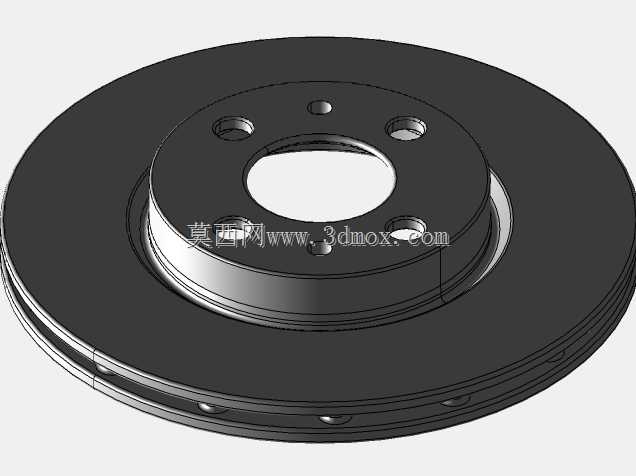

从结构设计逻辑来看，盘体采用双层摩擦面夹通风道的结构，两层摩擦工作面之间均匀分布径向散热筋，车辆行驶时轮端转动带动气流从盘体内侧沿风道甩出，持续带走摩擦副产生的热量；中心安装凸台的高度经过严格匹配，确保装车后制动盘摩擦面与制动卡钳的摩擦片中心完全对齐，避免偏磨问题。中心定位孔与轮轴头采用间隙配合设计，装配时可快速完成径向定位，周围均匀分布的五个螺栓过孔，对应轮毂轴承座的安装螺栓位置，孔位公差控制在合理范围内，保证装车后制动盘的端面跳动量符合设计要求，避免高速制动时出现方向盘抖动的问题。

安装边界方面，摩擦工作面的外径尺寸适配对应车型15-16寸轮毂的安装空间，不会与轮毂内侧、转向节防尘罩发生运动干涉；盘体总厚度预留了合理的磨损余量，当摩擦面磨损到极限厚度时可直接更换，日常维保中可通过百分表测量端面跳动、厚度差来判断是否需要更换。设计过程中充分考虑了摩擦片的贴合面积，整个摩擦工作面的平面度控制在较高精度等级，确保制动时摩擦片完全贴合，制动力输出线性平稳，不会出现制动顿挫、异响等问题。

从实际使用场景出发，这类制动盘除了常规城市通勤使用，也能满足轻度激烈驾驶的制动需求，通风结构的散热效率足以支撑短时间连续制动的热负荷，安装法兰面的平面度经过严格管控，装配后与轮毂结合面完全贴合，不会出现装配应力导致的盘体变形。中心凸台与轮毂轴承的配合长度经过匹配，保证轮端锁紧螺母压紧后，制动盘不会出现轴向窜动，确保制动过程中摩擦副间隙稳定，制动踏板脚感一致。
