车辆手动驻车制动操纵机构结构设计

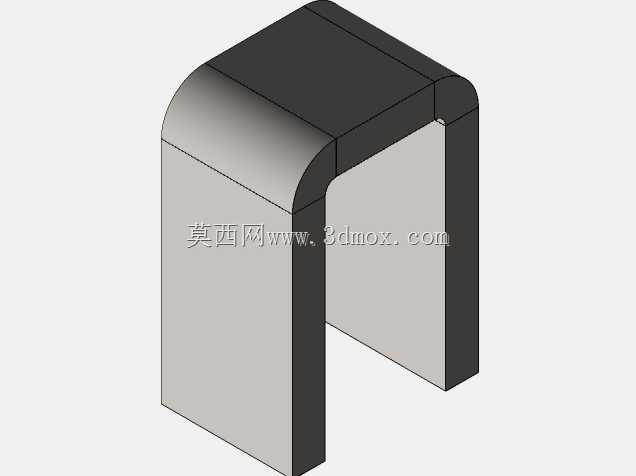

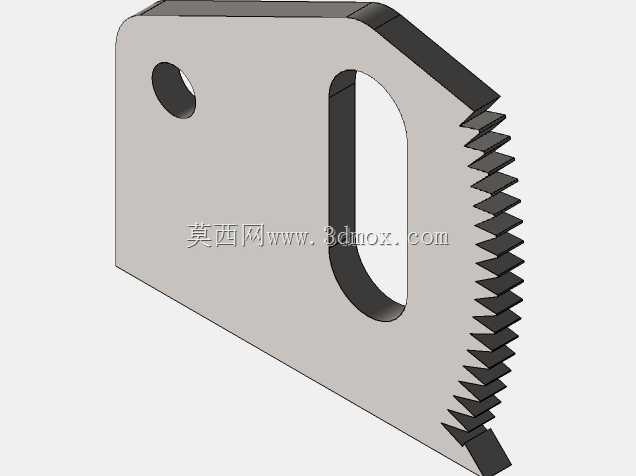

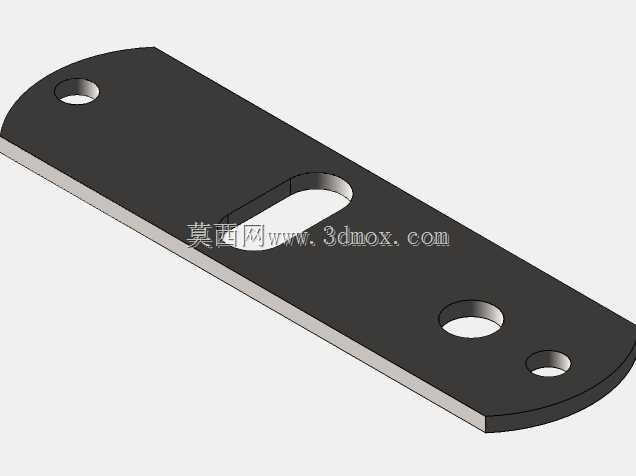

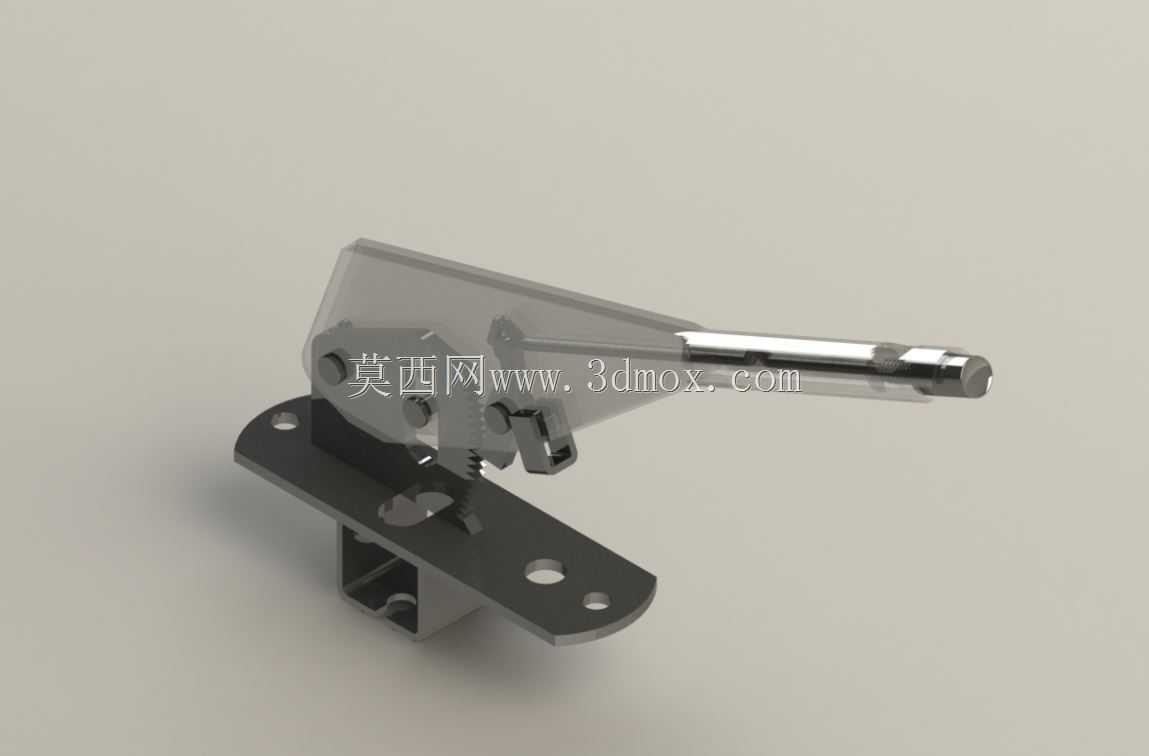

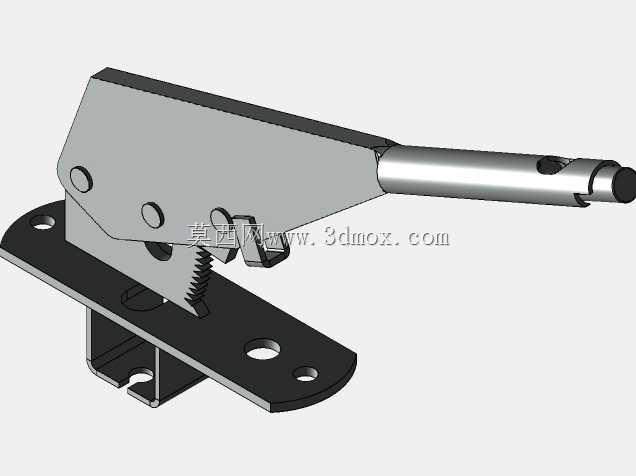

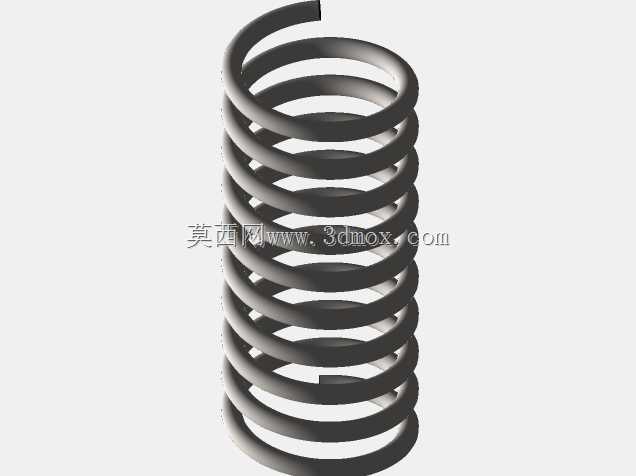

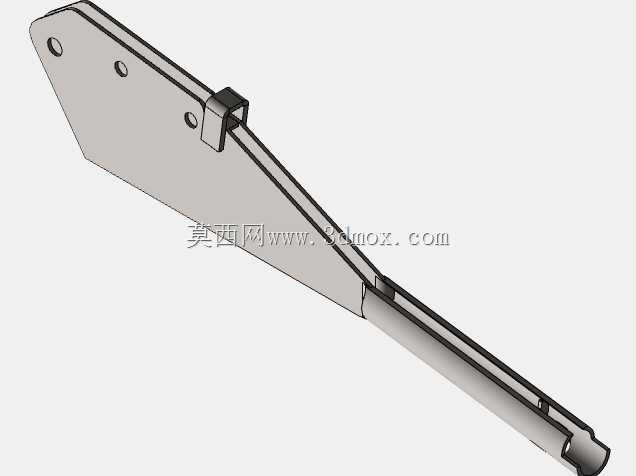

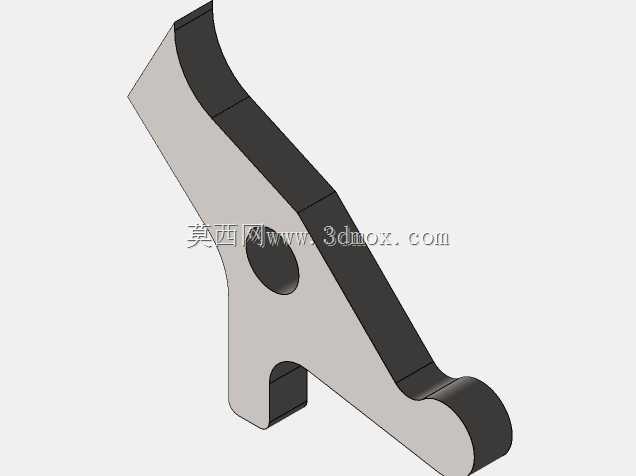

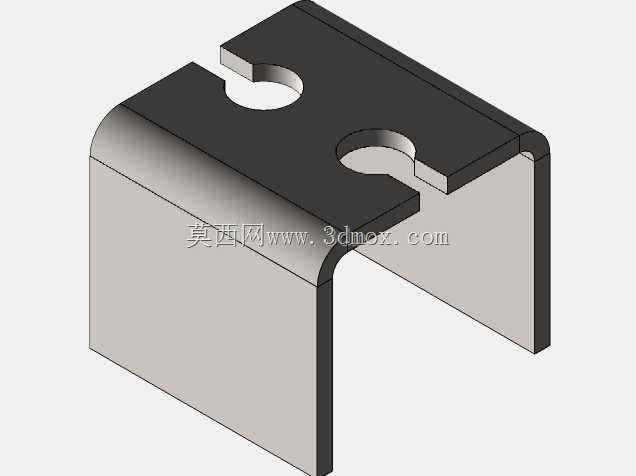

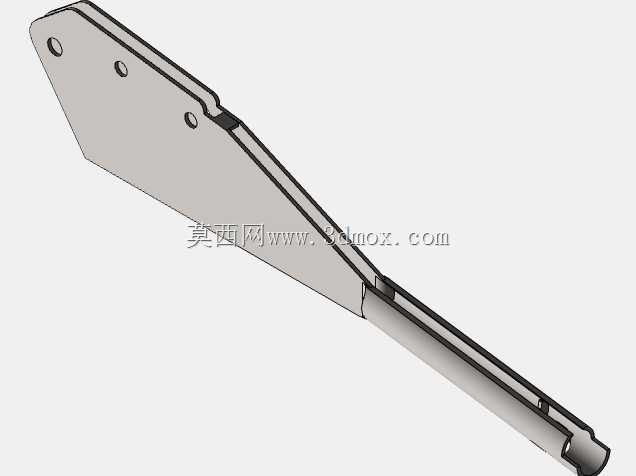

这套手动驻车操纵机构，核心适配乘用车辆、低速作业车辆的驻车锁止需求，日常使用场景覆盖平地驻车、坡道临时停靠、检修时的车轮锁止工况，是行车安全系统里不可或缺的机械冗余部件，即便电子驻车系统出现电路故障，纯机械结构的手操纵机构也能可靠完成制动锁止动作。从功能实现逻辑来看，该机构采用杠杆增力结构设计，操纵手柄的力臂经过多段比例放大，操作者仅需施加适中的握力，即可通过内部棘爪棘轮的啮合结构，将拉力传递至后轮制动拉索，带动制动蹄片或制动卡钳压紧摩擦副，实现车轮的机械锁止；棘爪结构带有多档位锁止齿槽，可根据坡道坡度、制动间隙磨损情况调整锁止行程，避免出现拉索行程过长导致制动力不足的问题，解锁时仅需按下手柄端部的解锁按钮，即可脱开棘爪啮合，平顺释放制动力。设计过程中优先考虑了安装通用性，底部安装底板采用带翻边的钢板冲压成型结构，预留三个呈三角形分布的安装孔，可适配多数车型中央通道的安装点位，安装边界避开了车内线束、内饰板的干涉区域，安装面与车身钣金贴合时无需额外增加调整垫片，底板下方预留的拉索过孔带有圆弧过渡结构，可避免拉索长期往复运动出现外皮磨损断裂的问题。手柄部分采用人机工程学角度设计，握持段的倾斜角度适配多数驾乘人员的手臂自然抬起角度，长时间操作也不会出现手腕发力别扭的情况，手柄外层可包覆防滑护套，提升低温、出汗场景下的握持摩擦力。内部的棘爪、棘轮部件采用耐磨钢材冲压成型，啮合齿面经过硬化处理，长期反复锁止解锁也不会出现齿面磨损跳齿的问题，回位弹簧的刚度经过匹配，既可以保证解锁后手柄能顺畅回位，也不会出现弹簧力过大导致操作沉重的问题。整套机构的运动间隙经过反复校核，手柄全行程摆动过程中不会与周边安装结构出现卡滞，拉索的固定点位带有调节螺母，可在整车装配、后期维护时快速调整拉索预紧力，保证制动行程处于合理区间，适配不同磨损状态下的制动系统间隙补偿需求，无需拆解整个机构即可完成维护调整。
