多槽V型传动皮带轮结构设计

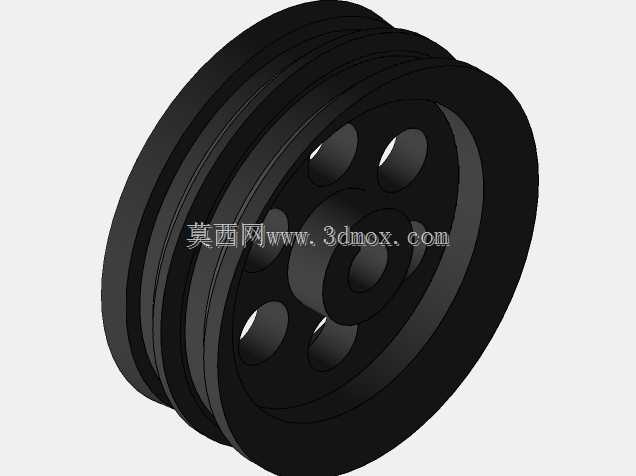

这类多槽皮带轮常被用在中小型动力传输场景中，比如小型农用加工设备、普通机床的辅传动单元、轻工输送线的动力端，靠多根V带和轮槽的楔面摩擦力传递扭矩，相比单槽带轮能在不增大轮径的前提下提升传动功率上限，同时多根带并行布置也能降低单根带断裂带来的传动失效风险，适合中低速、载荷有小幅波动的传动工况。从结构上看，轮体采用辐板式带减重孔的设计，没有做实心轮辐，一方面是控制整体转动惯量，启停阶段能减少动力端的冲击负载，另一方面也能降低轮体自重，减少支撑轴的径向载荷，延长轴承的使用寿命。轮缘部分的多道V型槽做了等间距排布，槽型角度匹配常规窄V带的楔角，槽边做了微小的圆角过渡，避免皮带嵌入和脱出时被锐边割伤，延长三角带的更换周期。轮毂部分做了居中的通孔设计，孔壁预留了键槽位置，安装时可以通过平键和传动轴实现周向固定，轮毂端面和辐板的衔接处做了圆弧过渡，消除应力集中点，避免长期受交变载荷时出现辐板根部开裂的问题。设计这类带轮的时候，首先要匹配传动比要求确定基准轮径，轮径不能过小，否则三角带的弯曲应力过大会大幅缩短带的寿命，同时要核算槽间距，保证多根皮带工作时不会互相摩擦，轮槽的深度要控制在合理范围，既要保证皮带和槽面有足够的接触面积，又不能让皮带底部接触轮槽底面导致摩擦力不足。安装边界上，轮体的轴向宽度要和配套的多根三角带总宽度匹配，轮毂的轴向长度要满足和轴的配合长度要求，保证键连接有足够的承压面积，安装时要保证轮体的端面跳动和径向跳动控制在公差范围内，避免运转时皮带出现跑偏、异常抖动的问题。轮体上的减重孔做了均匀圆周排布，每个孔的边缘都做了倒角处理，既方便加工时的装夹定位，也能减少运转时的风阻噪音，同时减重孔的尺寸经过核算，不会削弱辐板的结构强度，在额定扭矩载荷下辐板的形变处于弹性范围内，不会出现永久变形。这类带轮的材质一般选用铸铁铸造后机加工成型，铸铁的减震性能较好，能吸收传动过程中的小幅振动，让运转更平稳，表面做发黑处理就能满足常规工况的防锈需求，不需要额外做复杂的表面处理，成本控制也更适合批量配套使用。
