车床用自纠偏轮式机械结构设计

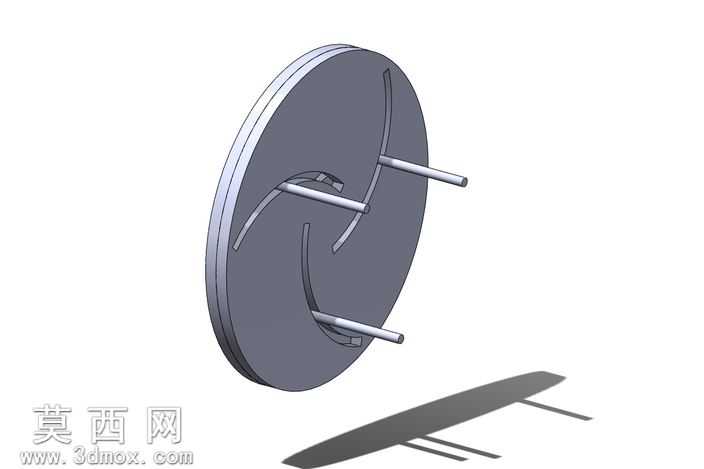

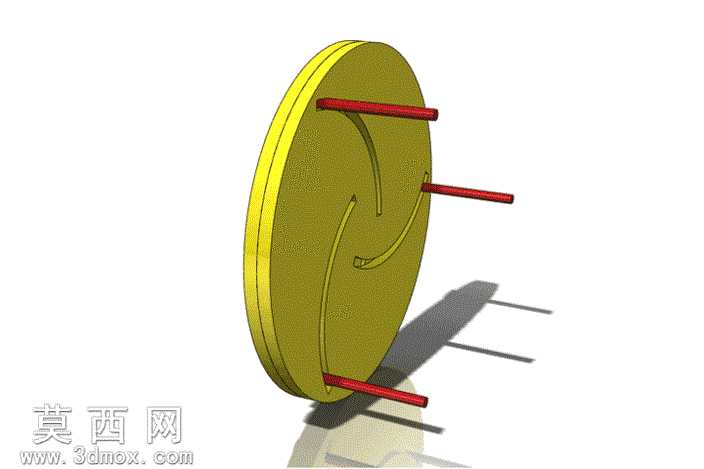

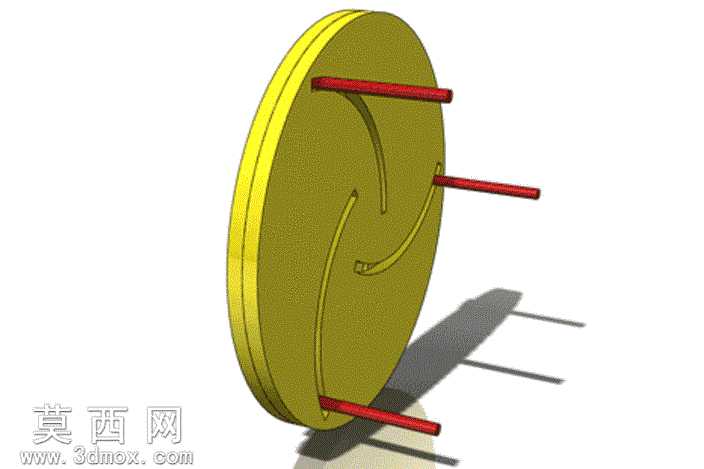

本作品是针对车床加工场景设计的自纠偏轮式机械结构，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械加工的公差配合要求，对每一处结构尺寸都做了可加工性校验，确保模型能够直接对接生产加工环节。模型主体为双层叠合的圆盘结构，圆盘主体采用金属质感的暗金色材质渲染，边缘做了高亮的金属倒角处理，还原了实际金属零件经过车削加工后的表面光泽与边缘质感，圆盘表面设计有三条沿特定曲率延伸的弧形导槽，导槽的曲率经过反复推演计算，能够在轮体转动过程中引导插装的杆件完成自适应位置调整，实现自我纠偏的功能。三根红色的杆件沿圆盘周向均匀分布，杆件采用哑光金属材质渲染，与圆盘主体形成清晰的视觉区分，杆件与导槽之间采用间隙配合的结构设计，既保证杆件能够沿导槽顺畅滑动，又不会出现过大的旷量影响纠偏精度。设计思路围绕车床加工过程中工件或辅具易出现的偏心偏移问题展开，摒弃了传统纠偏结构复杂的连杆与传感组件，仅通过圆盘导槽与杆件的机械配合即可实现动态纠偏，无需额外的动力输入与电控组件，大幅降低了结构的复杂度与使用维护成本。建模过程中对圆盘的厚度、导槽的深度、杆件的直径与伸出长度都做了多轮参数优化，通过软件的运动仿真模块模拟了轮体高速转动状态下杆件的运动轨迹，验证了不同转速下纠偏结构的稳定性，确保在车床常用的加工转速区间内，结构不会出现卡滞、脱出等失效问题。渲染阶段采用了工作室级别的光照设置，添加了柔和的地面投影效果，清晰展现出结构的空间层次与各部件的装配关系，让观看者能够直观理解该自纠偏结构的工作原理与装配方式，整体模型结构简洁实用，充分体现了机械结构设计中以简单结构实现可靠功能的设计理念，可作为车床辅具设计、机械纠偏结构教学的参考案例使用。
