快速换位车床刀架三维结构设计

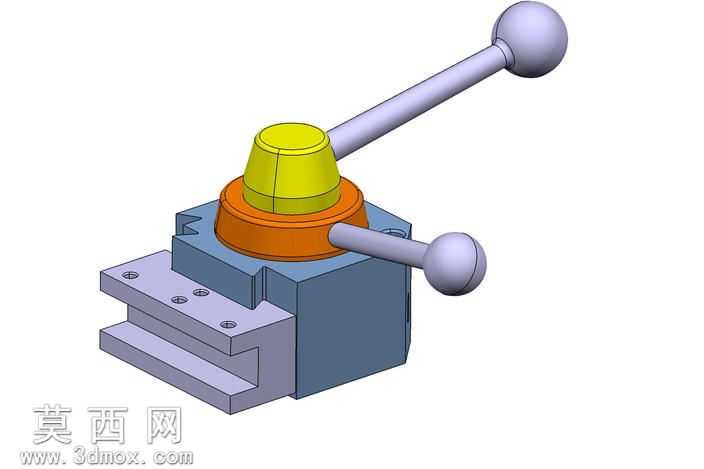

本作品为车床配套的快速换位刀架三维建模设计，整体采用三维参数化建模方式完成全零件建模与虚拟装配，完整还原了快速换刀刀架的全部结构细节。建模过程中对各零部件的配合公差、运动行程做了严谨的参数约束，确保虚拟装配状态下各部件无干涉、运动逻辑符合实际机械运行规律。从结构设计来看，刀架主体基座采用灰铸铁质感的哑光蓝灰色材质，基座下部设置有与车床中拖板适配的定位滑槽与安装螺孔，可实现刀架在车床进给平台上的精准定位与牢固安装；基座上部的回转分度核心采用橙色的锁紧定位环结构，环体上方设置亮黄色的分度定位端盖，清晰区分不同功能模块的结构边界。两根操作手柄采用长杆加球形握头的结构，表面做金属哑光质感处理，分别负责刀架的锁紧释放与分度换位操作，操作力臂经过优化设计，可降低操作人员换刀时的施力强度，提升换刀操作的便捷性。刀架上部的刀位安装面设置有均匀排布的紧固螺孔，可同时装夹多把不同用途的车削刀具，满足车床多工序加工的刀具搭载需求。设计思路围绕车床加工过程中频繁换刀的痛点展开，通过优化分度定位结构与锁紧机构，实现刀架的快速换位与可靠锁紧，大幅缩短换刀辅助时间，提升车床加工的作业效率。渲染阶段采用柔和的工业产品展示光源，对不同材质部件做了区分化的质感表现：金属结构件还原了机加工后的细腻金属质感，操作握头做了微磨砂的防滑质感处理，功能分区采用辨识度较高的配色方案，既清晰展示各部件的结构边界，也让整体模型的视觉呈现更贴近真实工业产品的外观效果，完整呈现了快速换位车床刀架的结构组成、装配关系与功能逻辑。
