小型手动翻土犁农用作业工具结构

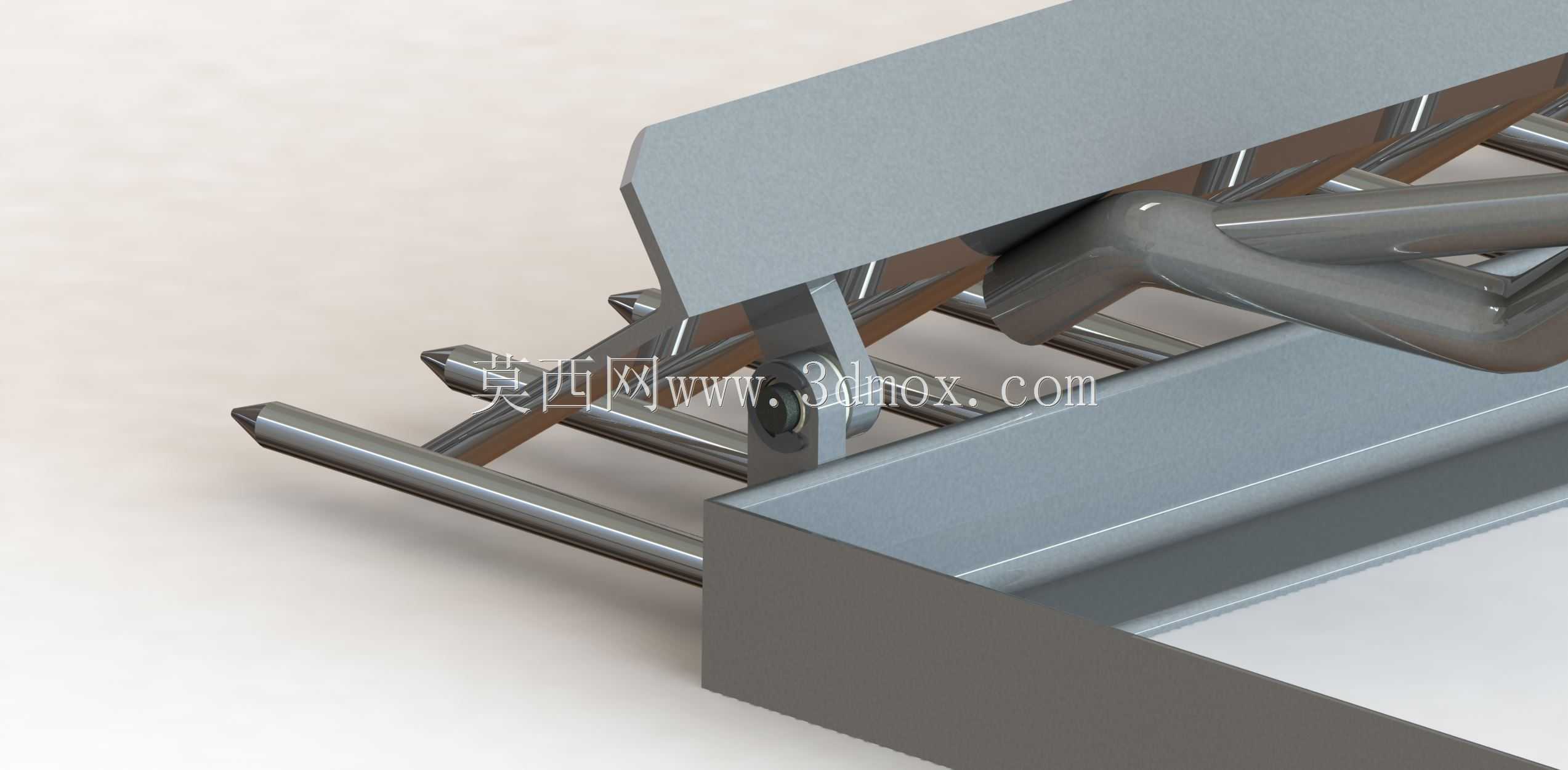

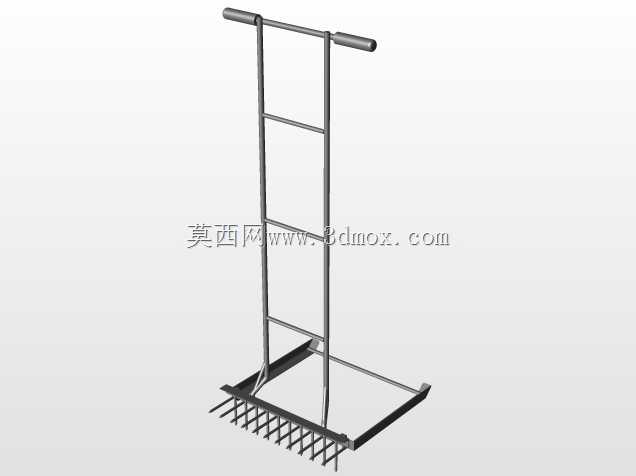

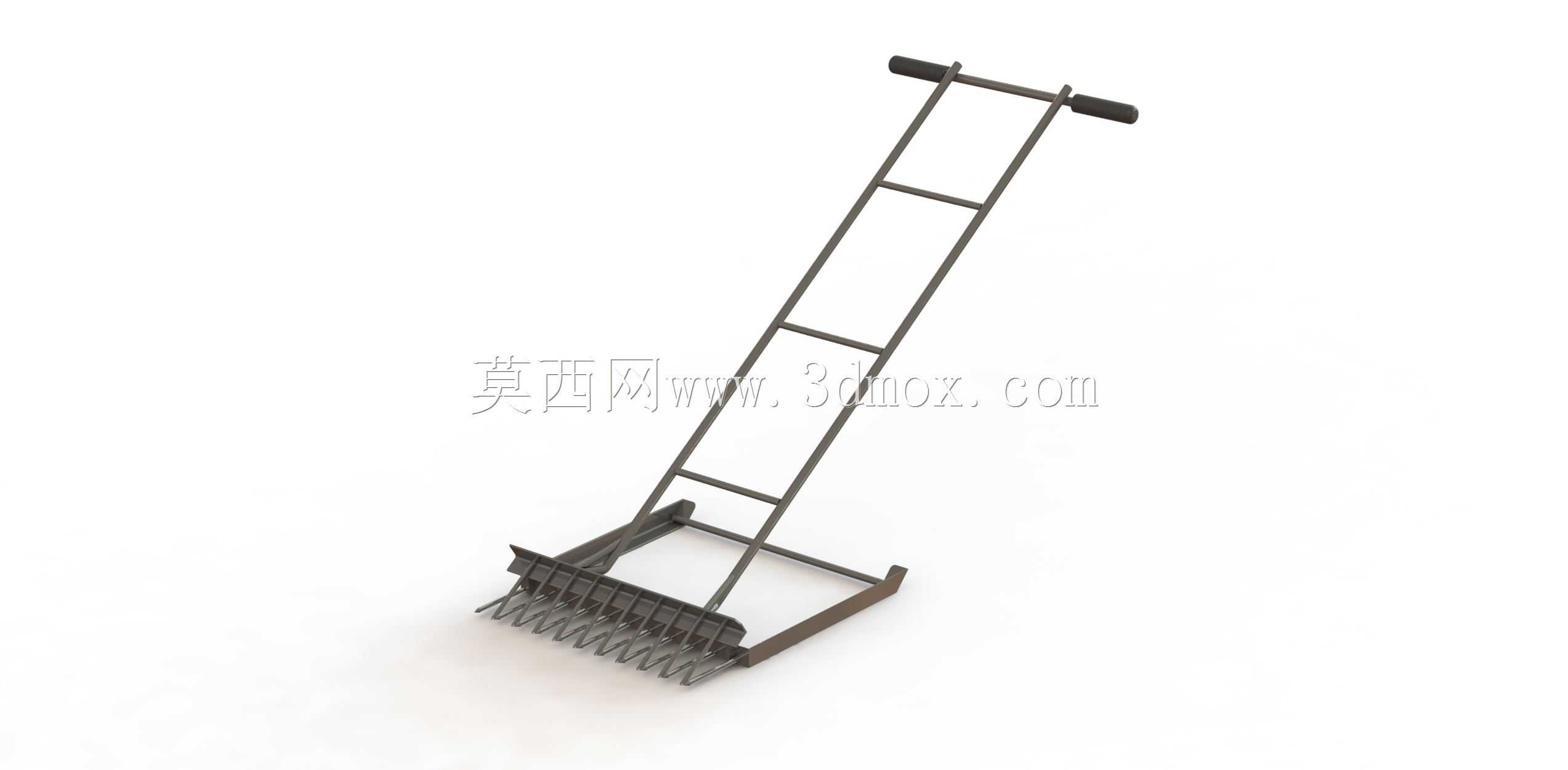

这款手动犁主要面向丘陵零散地块、家庭菜园、大棚边角区域的耕作场景，这类区域大型农机无法进入，传统畜力犁使用成本高，人力翻挖劳动强度大，该器具可填补小型耕作场景的作业空白，适配单人操作的轻量整地需求。从实际用途来看，它主要完成表层土壤翻松、板结地块破碎、菜畦起垄前的初步整备作业，相比普通锄头，其作业幅宽更均匀，翻土深度一致性更好，单次作业覆盖的土壤面积更大，能有效降低长时间耕作的体力消耗。功能设计上，操作扶手采用双杆立式结构，扶手顶端设置横向握把，适配人体站立操作的握持姿态，作业时无需过度弯腰，可通过手部施加向下的压力配合脚步向前推进，让前端犁齿切入土壤；底部框架采用矩形围边结构，既可以对犁齿的入土深度形成限位，避免作业时犁齿插入过深导致推进阻力过大，也能在拖拽过程中对翻起的土块起到初步破碎整平的作用，前端的多排平行犁齿采用等间距排布，齿尖做了斜切处理，入土阻力小，翻土时可将表层10到15厘米深度的土壤撬起翻松，不会打乱土层结构，适合蔬菜种植前的整地作业。设计思路上整体优先考虑轻量化与结构可靠性，主体框架采用薄壁管材焊接成型，在保证结构强度的前提下控制整体重量，单人可轻松搬运转移；犁齿与底部框架采用可拆卸连接结构，当个别齿件出现磨损变形时可单独更换，降低维护成本；整体没有复杂的传动部件，结构简单可靠，日常使用无需特殊维护，存放时可直立靠置，占用空间小。外形尺寸方面，整体高度适配160到185厘米身高的操作者使用，扶手宽度与成年人肩宽匹配，作业时握持姿态自然；底部作业幅宽约30厘米，单次推进可完成一垄窄行蔬菜种植带的土壤整备，作业时无需额外安装固定，直接放置于平整地块即可操作，没有复杂的安装边界要求，硬质土路、沙壤土、黏壤土都可适配，遇到土壤板结严重的区域，可通过脚部踩踏底部框架辅助犁齿入土，操作门槛低，无需专业培训即可上手使用。结构受力上，扶手与底部框架的连接位置做了斜向加强筋处理，避免作业时施加侧向力导致焊接位置开裂，整体受力路径从握把传递到主立杆，再分散到底部框架与犁齿，受力分布均匀，长期使用不易出现结构变形。
