动力输出轴防护结构设计

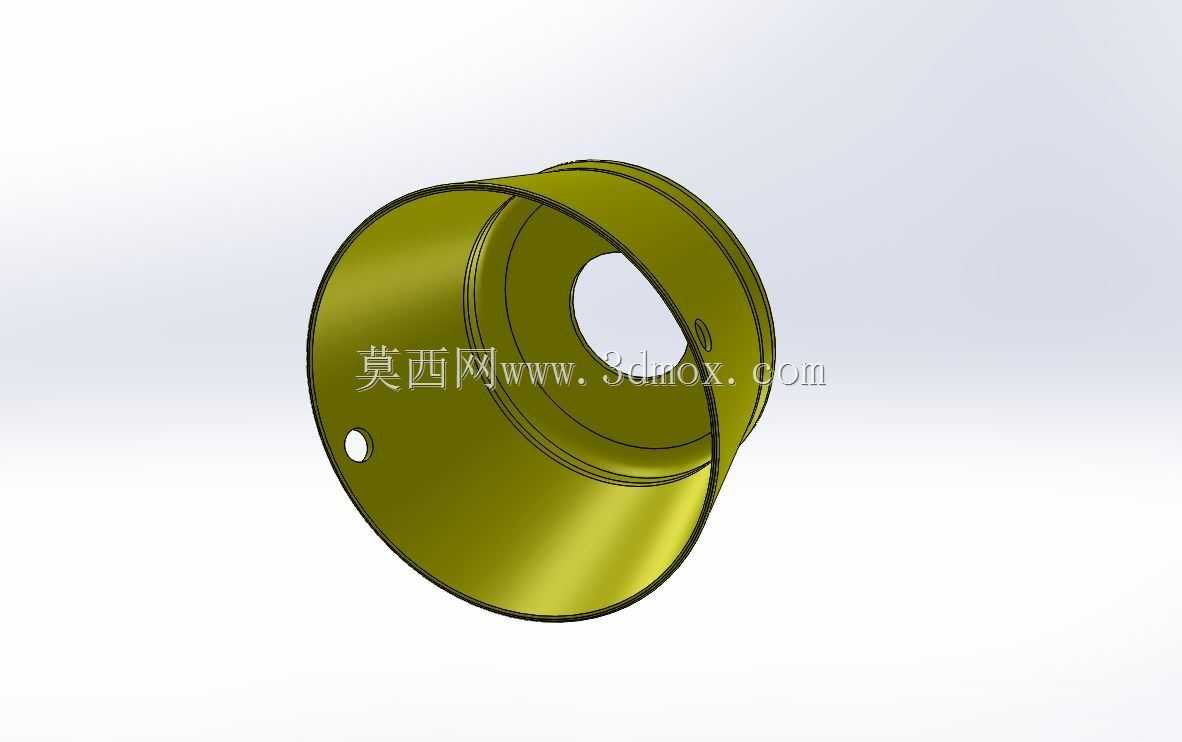

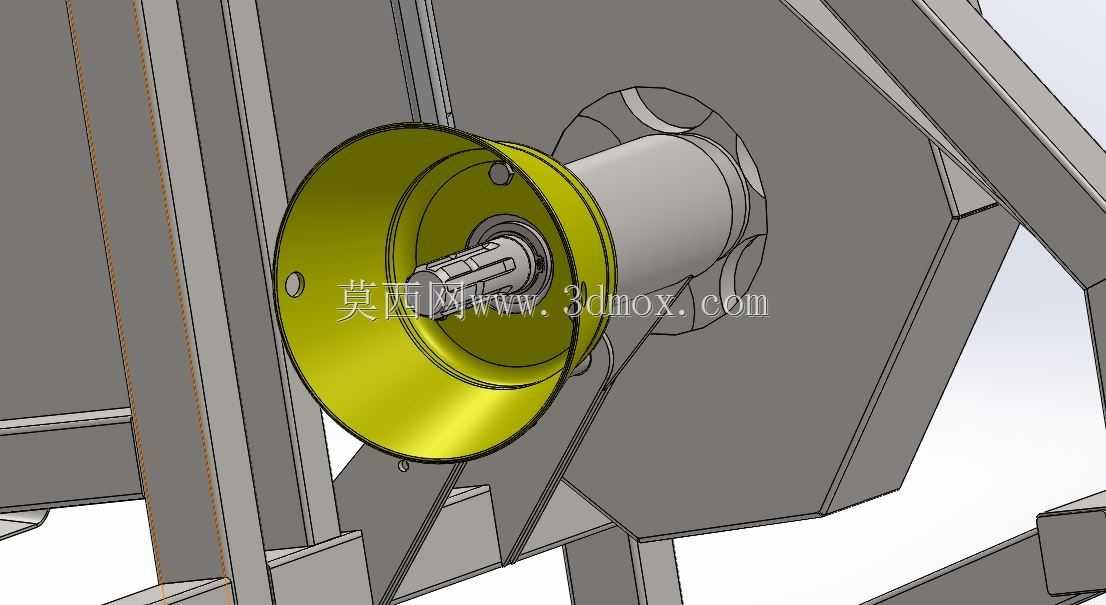

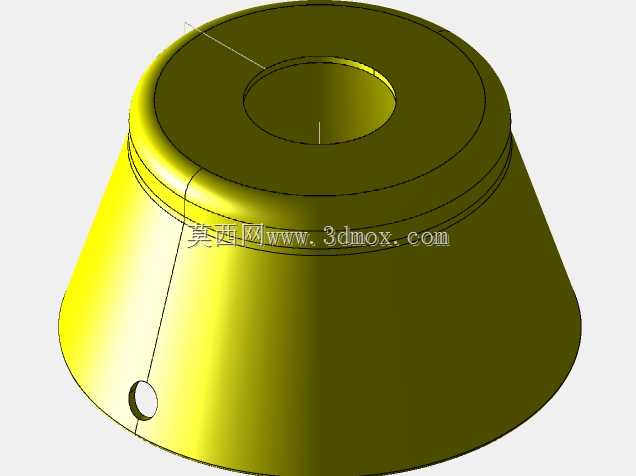

在农用作业机械、工程附属动力输出设备的使用场景中，动力输出轴作为将主机动力传递给配套作业机具的核心连接部位，其外露旋转结构一直是作业安全防护的重点管控区域。外露的花键轴、连接轴节在高速旋转过程中，一旦发生衣物卷入、杂物缠绕，极易引发设备损坏甚至人员伤害事故，因此可靠的PTO防护结构是这类动力输出设备必不可少的配套部件。这款防护结构采用碗状半包式设计，整体罩体完全覆盖动力输出轴的外露花键段与连接配合区域，罩体边缘延伸至设备安装机架的贴合面，仅预留轴端与外接机具连接的必要操作空间，在不影响动力对接作业的前提下，最大限度缩小旋转部件的外露范围。从安装边界来看，该防护结构通过罩体法兰边上的两个定位孔与机架端面实现固定，安装时无需对原有主机的轴系结构做改动，直接依托机架上现有安装位即可完成装配，适配的轴径范围覆盖常规农用拖拉机、小型工程机械的标准PTO输出轴尺寸，罩体内腔预留了足够的旋转避让间隙，不会与轴上的连接卡箍、定位销发生运动干涉。设计过程中优先考虑了防护结构的实用性与易装配性，没有采用复杂的多层嵌套伸缩结构，而是采用一体冲压成型的单罩体结构，既降低了加工制造成本，也避免了多部件配合带来的卡滞、积尘问题，罩体内壁与轴表面保持足够的安全距离，即使轴系在运转过程中出现小幅径向跳动，也不会与防护罩发生摩擦接触。在实际使用场景中，这类简易防护结构完全能够满足演示场景、常规非重载作业场景的防护需求，安装后可有效阻挡操作人员肢体意外接触旋转轴，也能减少田间作业时秸秆、尘土直接卷入轴连接部位的概率，降低轴系连接部件的磨损速度。罩体外侧的光滑曲面设计也避免了结构上出现易勾挂衣物的棱角、凸起，所有安装孔位都做了沉台处理，固定螺栓安装后不会突出罩体表面，进一步消除了勾挂风险。对于结构设计从业者而言，这类防护结构的设计核心不在于复杂的功能集成，而在于精准匹配安装空间、在不影响原有设备功能的前提下实现可靠的安全隔离，需要在设计阶段反复核对轴的伸缩行程、旋转包络尺寸，确保防护罩的覆盖范围既满足安全规范要求，又不会干涉动力轴的正常连接与运转。
