600升背负式农用喷雾器储液箱体结构

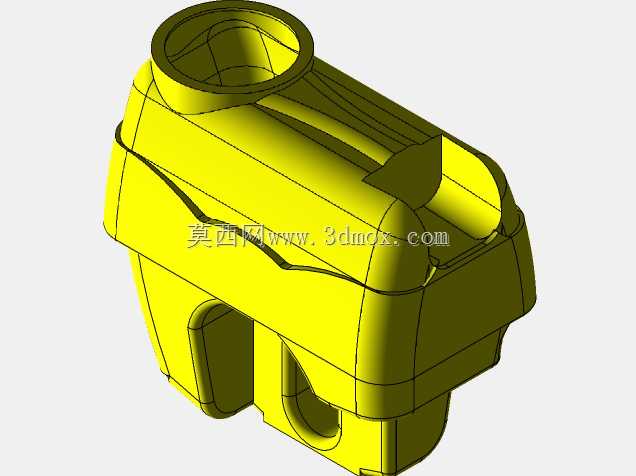

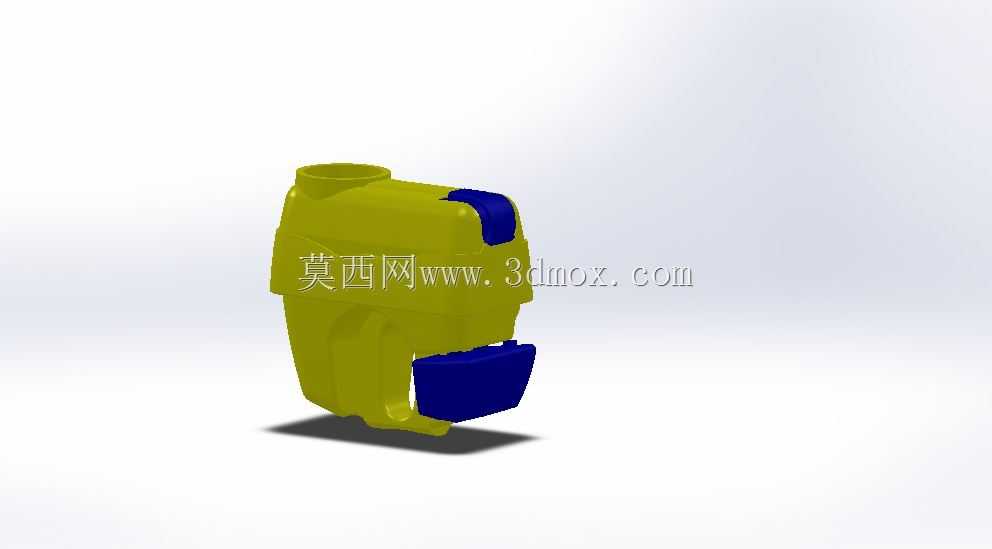

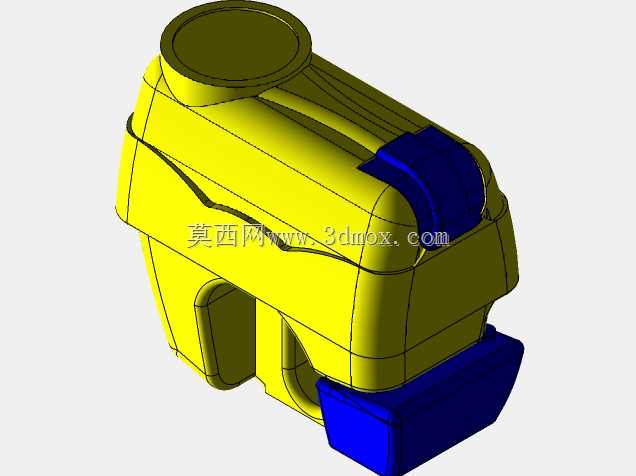

该储液箱体是大容量农用植保喷雾设备的核心储液构件，主要适配丘陵、平原区域的大田作物病虫害防治、叶面肥喷施作业场景，也可搭配高压喷雾系统用于卫生防疫消杀、厂区降尘加湿等作业环节，作为药液承载结构直接决定整机的连续作业时长与操作稳定性。从实际作业需求出发，箱体设计充分考虑背负或挂载作业的重心分布，主体采用上窄下宽的异形曲面构型，下部预留的内凹区域可贴合作业人员腰背部曲线或挂载机架的安装面，避免作业过程中箱体晃动偏移，降低长时间作业的疲劳感；顶部设置的大口径加注口带限位凸台，可快速对接滤网组件，加注药液时能有效阻隔杂质进入泵体，同时加注口的凸起高度经过校核，满液状态下行进颠簸也不会出现药液溢洒问题。箱体侧面的蓝色嵌件区域分别对应液位观察窗与快接接口安装位，液位观察窗采用嵌入式安装结构，与箱体曲面完全齐平，不会在穿行作物行间时被枝蔓勾挂，作业人员可快速查看剩余药液量，提前规划加注时机；下部的蓝色凹槽结构为泵体、管路的集成安装腔，可将高压泵、出水软管、控制开关等部件内嵌安装，既能够对核心管路部件形成防护，避免田间碎石、枝秆磕碰损坏管路，也能进一步压缩整机的横向尺寸，适配密植作物田块的穿行作业需求。设计过程中对箱体壁厚做了差异化处理，与机架接触的安装面、底部承托区域壁厚增加2mm，提升抗冲击性能，即使作业过程中出现轻微磕碰、放置时的冲击也不会出现开裂漏液问题；非承力的侧壁区域做了适度的薄壁处理，在保证结构强度的前提下降低整体自重，减少无效负载。箱体的安装边界经过多轮适配校核，背部的安装挂点间距、固定孔位尺寸匹配主流的背负式喷雾器机架、小型植保三轮车挂载架的安装标准，不需要额外做转接支架即可完成装配，底部预留的管路过孔位置与常规高压柱塞泵的进水口位置完全对应，装配时管路弯折角度控制在安全范围内，避免管路弯折堵流影响喷雾压力。箱体内部做了平滑的圆弧过渡，没有直角死角，作业完成后加注清水循环冲洗即可将残留药液完全排出，不会出现药液沉积残留导致的不同药剂混配反应问题，也能减少长期使用后的药剂腐蚀，延长箱体使用寿命。顶部加注口的密封结构采用梯形密封槽设计，配套的密封盖旋紧后可实现完全密封，即使整机倾斜放置也不会出现药液渗漏，满足转场运输过程中的放置要求。
