履带式环境巡检监测机器人结构设计

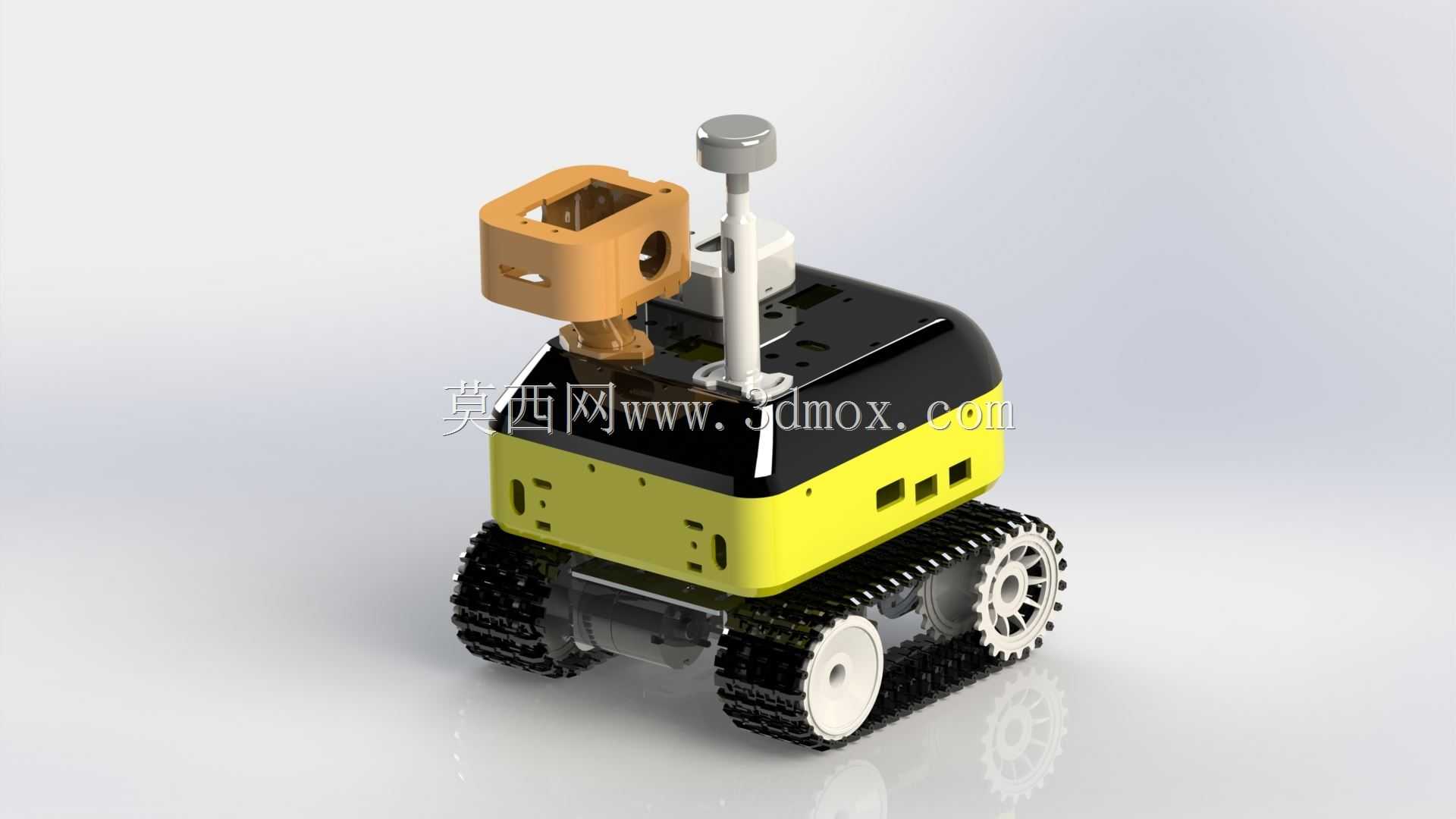

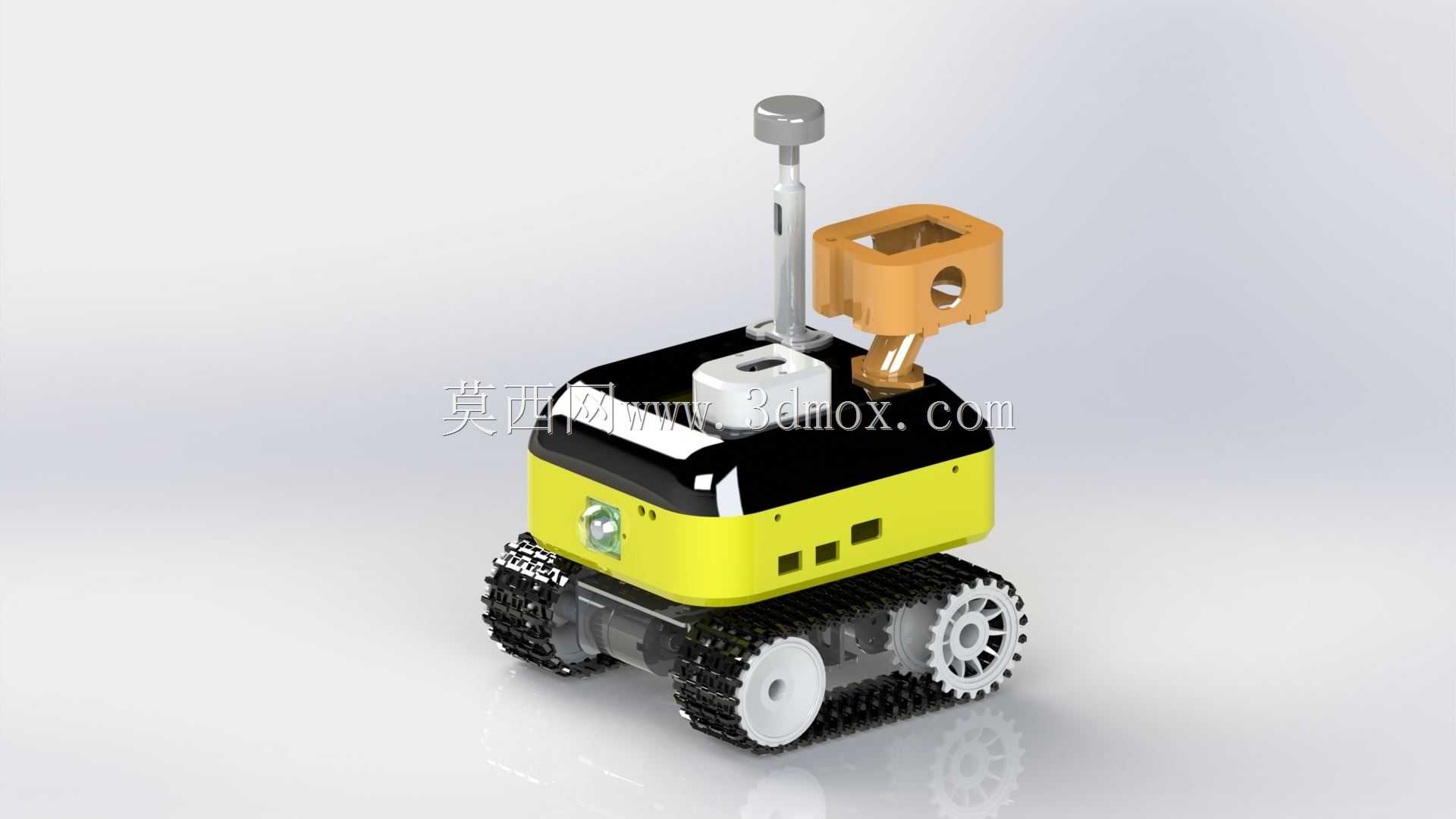

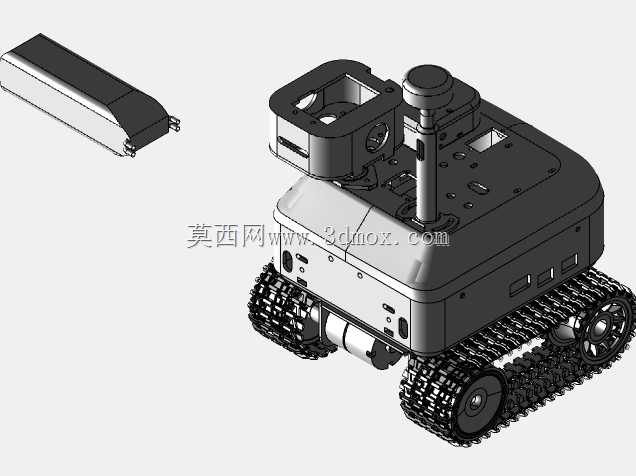

这款履带式环境监测移动设备，主要面向封闭厂区、地下管廊、高危作业车间等人员不便长期停留的场景，承担定点与巡线结合的环境参数采集任务，可替代人工完成有毒有害气体浓度检测、局部环境温湿度监测、受限空间内影像回传等作业，降低一线运维人员的作业风险。从结构设计逻辑来看，整机采用上下分层的布局思路，下层为履带行走底盘单元，上层为功能搭载舱与检测组件安装位，行走部分选用橡胶履带搭配双侧驱动轮与随动负重轮的结构，接地比压控制在较低区间，可适配车间环氧地坪、管廊水泥地面、轻度积灰或少量积水的非平整路面，越障高度可覆盖常规车间门槛、管廊内小型凸起管线等常见障碍，无需额外辅助即可完成连续巡检路径的通行。底盘上部的功能舱采用黄黑撞色的工程塑料壳体封装，内部预留了控制板、电池组、通讯模块的安装空间，壳体侧面预留了多组散热格栅与接口安装位，可根据实际检测需求外接不同类型的传感探头，无需大幅改动主体结构即可完成功能拓展。顶部搭载的两组检测组件，一组为可升降的杆式传感单元，收回状态下高度与舱体上沿齐平，避免通行时与低矮管线发生剐蹭，伸出后可提升采样点高度，采集空间中上层的气体参数，减少地面局部气流对检测精度的干扰；另一组为带安装基座的可调角度检测单元，基座预留了标准安装孔位，可搭载视觉摄像头、红外热像仪或者定向气体检测探头，调整角度覆盖水平至斜下45度的检测范围，匹配不同巡检场景的观测需求。整机的安装边界控制紧凑，宽度适配常规管廊检修通道与车间设备间的通行间距，长度方向预留了尾部缓冲空间，避免转向时剐蹭周边设备，整体重心控制在底盘几何中心偏下位置，在15度以内的坡面通行时不会发生侧翻，满足多数工业场景的通行要求。结构设计阶段充分考虑了日常维护的便捷性，上部壳体采用快拆结构，无需专用工具即可打开完成电池更换与模块检修，履带部分采用分段式连接结构，单节履带损坏后可单独更换，无需拆解整个行走机构，降低后期运维的成本与耗时。
