老式方形便携煤油烹饪炉具结构

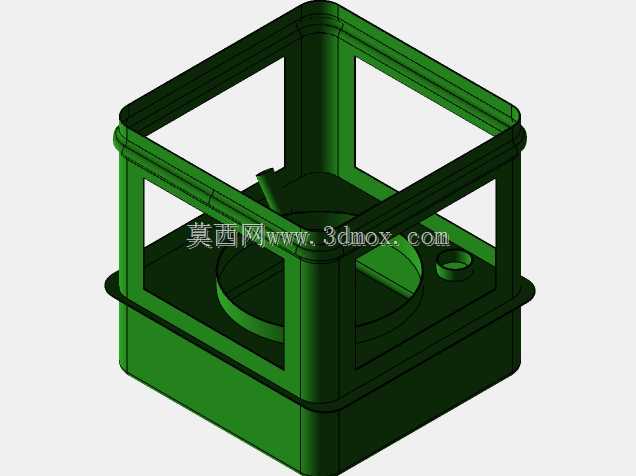

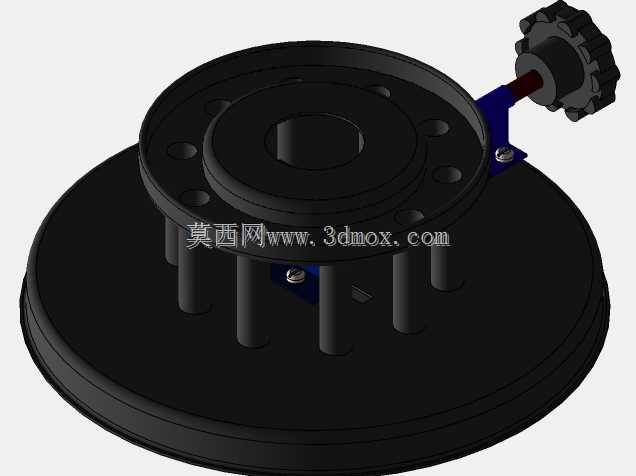

这款炉具的整体结构采用方形分层式设计，外层壳体采用冲压成型的金属板材弯折焊接而成，表面做防锈涂装处理，兼顾结构强度与户外使用的耐候性。上层为燃烧作业区，中心设置灯芯式燃烧头，周围均匀分布五组一体式炉架支爪，支爪采用倾斜角度设计，既可以稳定承托直径120mm-260mm范围的平底炊具，也能在放置小型锅具时避免滑锅，支爪与上层台面采用铆接固定，长期承重不会出现松脱偏移。中层为开放式观察窗口，可直接观测内部油位与灯芯燃烧状态，侧面设置调节旋钮，通过齿轮传动结构控制灯芯抬升高度，以此调节火焰大小，旋钮旁预留小型油杯加注口，无需拆解炉体即可完成燃油补充。下层为密封储油腔，与燃烧头之间通过棉质灯芯实现燃油虹吸输送，储油腔做卷边密封处理，正常搬运倾斜状态下不会出现燃油渗漏问题。这类炉具早年多用于无燃气供应的城乡家庭日常烹饪，也可作为户外作业、临时摊点的加热热源，使用煤油或石蜡作为燃料，无需外接电源或气源，整体重量控制在3kg以内，侧边无突出结构，可直接叠放收纳，适配流动作业的搬运需求。建模过程中优先还原各部件的装配间隙，炉架支爪与燃烧头的同轴度控制在1mm以内，避免承托炊具后出现重心偏移，调节旋钮的转动行程与灯芯升降距离做1:1匹配，还原真实操作的阻尼手感，储油腔的壁厚按照实际冲压件1.2mm的厚度设置，外壳与内部储油腔之间预留5mm空气隔热层，减少燃烧时外壳的温升，避免使用过程中误触烫伤。整体安装边界为220mm见方的方形区域，高度180mm，放置时无需额外固定，底部四个边角设置凸起脚垫，减少与放置台面的直接接触，降低热量传导对台面的损伤。
