双层工业金属置物承载钢架结构

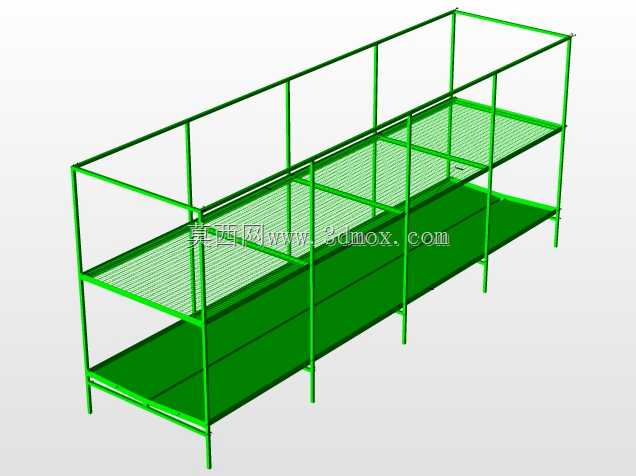

这款双层金属承载架主要面向工业生产车间、仓储中转区域的物料分层存放场景设计，可适配生产环节中半成品、工装配件、包装物料的有序码放需求，也可嵌入生产线旁作为工序间的临时缓存置物结构使用。从结构设计逻辑来看，整体采用方管型材作为主支撑立柱，沿长度方向等距排布，立柱间通过横向横杆焊接形成稳定的框架主体，上下两层承载面分别采用不同的板面设计，下层为整面实心金属板，可承载重量较大、底部平整度一般的重型工件，避免工件卡滞或掉落；上层为网格状镂空板面，既可以减轻架体自身重量，也能在存放带少量切削液、灰尘的工件时实现漏液漏渣，保持置物面整洁，同时镂空结构也能减少架体对车间通风、照明的遮挡。设计过程中充分考虑了安装边界与场地适配性，整体为长条形窄体结构，宽度控制在单人可轻松取放物料的范围内，长度可根据实际场地需求调整单元模块拼接，架体底部预留了调平脚安装位，可适配车间地面不平整的安装场景，避免架体晃动影响存放稳定性。架体四周设置了加高的侧部护栏，针对高层存放的物料起到防掉落防护作用，避免取放过程中物料从侧边滑落引发安全隐患。在受力设计上，每层承载面下方都增设了横向加强筋，对应立柱位置做了应力分散处理，避免长期重载情况下板面出现下凹变形，主框架的焊接节点都做了满焊处理，保证整体结构的连接强度，可满足常规工业场景下的中重载置物需求。这类结构在实际应用中，还可根据存放物料的特性调整层间距，适配不同高度的工件存放，也可在架体侧面加装标识牌卡槽，方便对存放物料进行分类标识，提升车间物料管理的规整度。不同于民用置物架，该结构所有型材选型都偏向工业重载场景，管壁厚度满足长期反复承载的强度要求，表面可做喷塑或镀锌处理，适配潮湿、多粉尘的车间作业环境，延长结构的实际使用寿命。
