罗拉门托6204深沟球轴承结构设计

　　在纺织机械罗拉传动机构、轻工输送线辊筒支撑、小型电机输出端这类需要承受径向载荷同时兼顾少量轴向载荷的工况中，6204规格的深沟球轴承是应用频次极高的支撑部件，这类轴承也常被业内称作罗拉门托轴承，适配的安装轴径基本围绕20mm的常用轴系尺寸设计，是轻载传动场景里的标准支撑元件。从实际使用场景来看，这类轴承的服役环境往往伴随持续的中低转速运转，部分纺织车间场景还会存在短纤维浮尘、少量润滑脂飞溅的情况，因此结构设计上既要保证滚动体的滚道贴合精度，也要兼顾密封结构的预留空间，避免异物进入滚道造成早期点蚀。

　　从结构设计逻辑来看，该轴承的内外圈均采用高碳铬轴承钢淬硬处理，滚道面的曲率半径略大于钢球直径，保证钢球在滚道内既有足够的接触面积承载径向力，又能在轴系出现少量偏斜时保留一定的调心余量，不会出现滚动体卡滞的问题。钢球作为核心承载元件，沿圆周方向均匀排布，数量经过载荷计算匹配，既不会因为钢球数量过多导致保持架强度不足，也不会因为数量过少造成单颗钢球接触应力过大，在常规20mm轴径的轻载传动场景下，额定动载荷可以覆盖绝大多数1kW以内小型传动机构的支撑需求。保持架采用浪形冲压结构，兜孔的间隙设计经过反复校核，既要给钢球留出足够的运转间隙避免温升过高，又要限制钢球的轴向窜动量，保证高速运转时不会出现钢球撞击兜孔的异响问题。

　　从安装边界尺寸来看，该轴承的外径为47mm，宽度为14mm，是标准6200系列轴承的通用尺寸，安装时内圈与轴采用过盈配合，过盈量根据工况载荷大小通常控制在0.005mm到0.015mm之间，外圈与轴承座孔采用过渡配合，方便后期维护拆卸。轴承的两侧预留了标准密封件的安装槽位，用户可以根据实际工况选择开式、铁封或者胶封结构，开式结构适用于有持续润滑供油的闭式传动箱，胶封结构适用于粉尘较多、需要一次性注脂长期使用的外露传动辊筒场景。在实际装配过程中，需要注意内圈的受力端面，压装时只能对内圈施加压力，不能通过滚动体传递压装力，否则会造成滚道压痕，直接影响轴承的使用寿命。

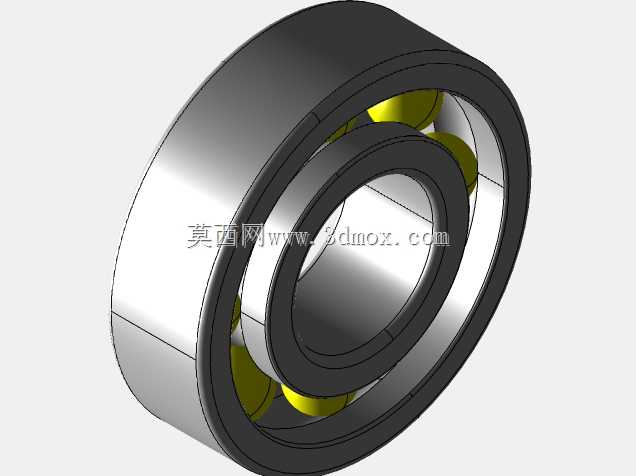

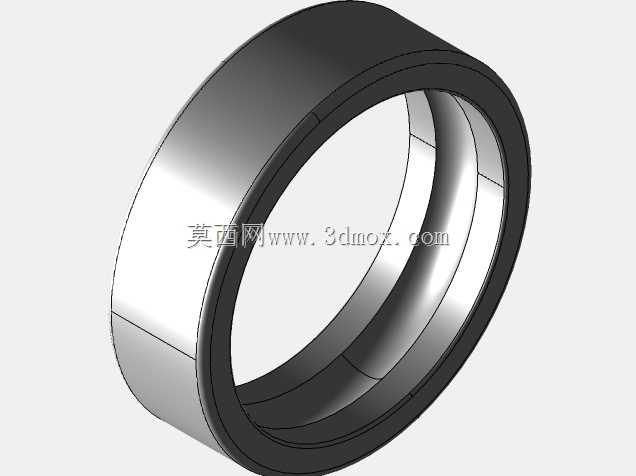

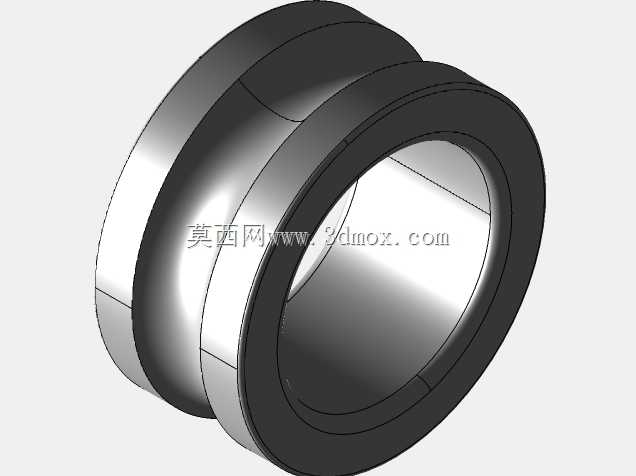

　　在三维建模过程中，这类标准件的建模重点在于滚道曲率、钢球位置、保持架兜孔位置的参数化匹配，所有尺寸均遵循国标深沟球轴承的尺寸规范，保证模型导入装配体后可以直接与对应轴径、对应安装座孔的零件完成配合，不需要额外调整尺寸。建模时特意还原了内外圈的倒角尺寸，这些倒角一方面是装配时的导入导向，避免安装时刮伤轴和座孔的配合面，另一方面也可以去除热处理后的边缘应力集中，避免轴承在承受冲击载荷时出现边缘崩裂的问题。钢球与滚道的接触位置按照实际接触角设置，在做运动仿真时可以真实模拟轴承运转时钢球的公转与自转状态，方便设计人员校核整个轴系的运转干涉情况。

　　从实际选型适配的角度来说，这类轴承不能承受过大的轴向载荷，当轴系存在较大轴向力的时候需要搭配角接触轴承或者推力轴承使用，在纯径向载荷的工况下，6204轴承的极限转速可以满足绝大多数中小型传动设备的需求，日常维护只需要按照运行周期补充对应牌号的润滑脂即可，不需要复杂的维护操作。在很多轻工设备的设计中，设计人员往往会优先选用这类标准轴承，一方面是采购成本低，市场供货充足，不需要定制特殊规格的支撑件，另一方面是标准尺寸的轴承对应的安装座、轴肩尺寸都有成熟的设计规范，可以直接套用设计手册里的参数，减少设计校核的工作量，缩短设备的研发周期。
