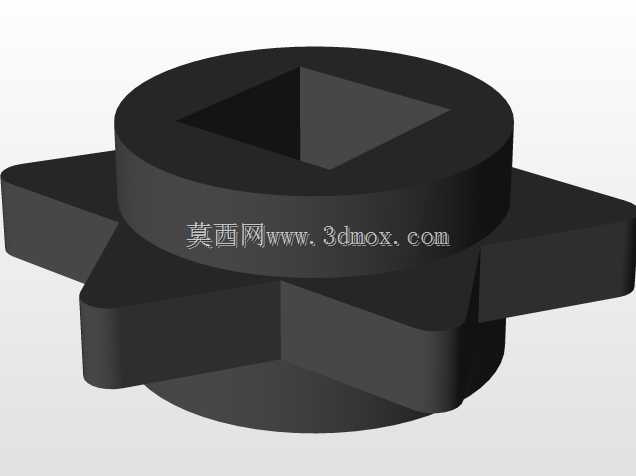

带方孔星型手拧调节旋钮结构

这款带方孔的星型手拧旋钮，是手动调节类设备上十分常见的操作执行部件，日常在工装夹具定位、小型设备档位调节、流体管路阀门手动控制、检测设备工位锁紧等场景都能见到它的应用，不需要借助额外扳手类工具，操作人员徒手就能完成锁紧、调节动作，在需要频繁手动调整工位、松紧度的设备工位上，这类部件的操作效率远高于需要工具配合的外六角、内六角紧固件。从结构设计来看，上部圆柱段中心开设的方形通孔，是整个部件的扭矩传递核心，方孔结构相比圆孔键连接，加工难度更低，扭矩传递过程中不会出现打滑松脱的问题，能适配对应截面尺寸的方轴，装配时直接套入方轴即可，不需要额外做键槽加工，也能避免长期使用后键槽磨损导致的传动失效问题。下部的星型外伸翼结构，是专门针对徒手操作设计的握持结构，五个均匀分布的外伸翼片刚好贴合人手握持时的指腹弧度，旋转施力时手指能卡在翼片的间隙位置，不会因为手部出汗、接触面光滑出现打滑，相比圆形滚花旋钮，星型结构的施力力臂更长，同等握持力下能输出更大的锁紧扭矩，不需要做表面滚花加工就能获得足够的操作摩擦力，也降低了零件的加工复杂度。设计过程中需要重点把控几个核心尺寸边界：首先是中心方孔的尺寸公差，需要和适配方轴采用间隙配合，单边间隙控制在0.05-0.1mm区间，既保证装配时能顺畅套入，也不会因为间隙过大导致旋转时出现旷量，长期使用后磨损过快；其次是星型翼片的外圆直径，需要结合操作空间确定，常规手动操作的旋钮翼片外圆直径控制在40-60mm区间，直径过小会导致力臂不足，施力费劲，直径过大则会占用过多安装空间，容易和周边设备结构产生干涉；翼片的厚度需要结合所需承受的锁紧扭矩计算，避免锁紧时用力过大导致翼片断裂，常规塑料材质的旋钮翼片厚度不小于8mm，金属材质的可适当减薄至5mm左右；上部圆柱段的高度需要和方轴的伸出长度匹配，保证方孔完全套入方轴后，旋钮底部和安装基面预留0.5-1mm的间隙，避免旋转时摩擦基面增加操作阻力。这类旋钮的材质选择也需要结合使用场景确定，普通室内设备场景常用增强尼龙注塑成型，重量轻、成本低，有绝缘需求的电控设备上也能适用；如果是在户外、有腐蚀介质或者需要更大锁紧力的场景，则会选用铝合金压铸或者不锈钢机加工的结构，表面做喷砂氧化或者钝化处理，提升耐磨损、耐腐蚀性能。实际装配时，部分需要防止旋钮从方轴脱出的场景，还会在方轴末端加装卡簧或者顶丝，对应在旋钮上部圆柱段的侧壁加工顶丝孔，顶丝拧紧后顶在方轴的平面上，就能避免旋钮轴向窜动脱落。
