轴用弹性开口挡圈卡簧结构设计

　　在各类旋转轴系、传动组件的装配结构中，轴用挡圈是极为常见的轴向限位零件，这类开口式弹性卡簧主要承担轴上零件的轴向定位作用，避免齿轮、轴承、轴套等装配件在设备运行过程中出现轴向窜动，保障传动链路的装配精度与运行稳定性。这类挡圈的应用场景覆盖极广，从小型精密仪器的传动轴，到重型工程机械的传动箱、农业机械的旋转轴组、输送设备的辊筒轴端，都能见到这类零件的身影，属于通用机械装配中消耗量极大的基础紧固件。

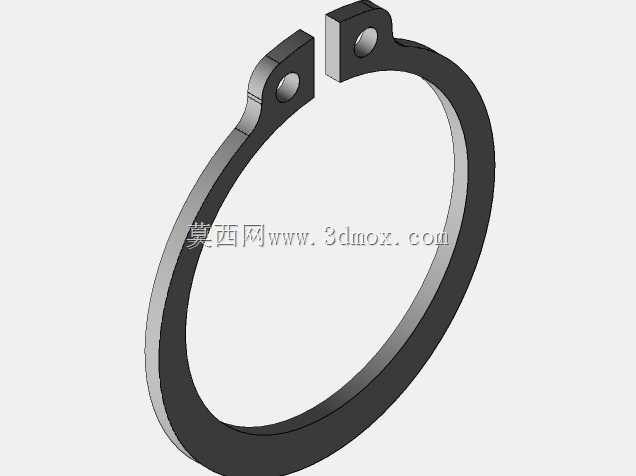

　　从结构设计逻辑来看，这类开口挡圈采用带两个安装孔的C型开口结构，整体为等截面环形弹性件，开口处的两个凸耳上加工有同轴的安装小孔，供卡簧钳的钳头插入，实现挡圈的撑开与装配。设计时首先要匹配对应安装轴的轴径，挡圈自由状态下的内径略小于待安装轴的环槽底径，当使用卡簧钳将挡圈撑开至内径大于轴径后，可顺利套入轴上预设的环槽位置，撤去外力后挡圈依靠自身弹性回缩，卡入轴的环槽内，此时挡圈的外圆部分凸出于轴的外圆柱面，形成环形的限位挡边，刚好抵住轴上套装零件的端面，实现轴向位置的限定。

　　在安装边界的设计考量上，首先要明确轴上环槽的加工尺寸要求，环槽的深度需要匹配挡圈的径向厚度，保证挡圈卡入后，凸出轴面的高度足够起到限位作用，同时环槽的宽度要与挡圈的轴向厚度适配，间隙控制在合理范围内，避免挡圈在槽内出现轴向晃动。挡圈两个安装孔的中心距需要匹配标准卡簧钳的钳头间距，保证现场装配时工具可以顺利插入，不会出现孔位过近导致钳头无法伸入、或是孔位过远导致撑开行程不足无法装配的问题。挡圈的开口间隙设计也需要经过计算，既要保证撑开时能顺利越过轴的外径，不会因为开口量不足导致装配时挡圈出现塑性变形，也要避免开口过大导致卡入环槽后，开口处的间隙过大影响限位的完整性。

　　从功能特性角度来说，这类弹性挡圈相比轴端挡板、圆螺母锁紧等轴向限位方式，具备结构紧凑、装配便捷、占用轴向空间小的优势，不需要在轴端加工螺纹或是预留螺栓安装位置，只需要在轴的对应位置车削标准环槽即可完成安装，非常适合轴向安装空间受限的紧凑式传动结构。同时挡圈自身的弹性特性可以在设备运行承受一定轴向冲击载荷时，提供微量的缓冲余量，避免刚性限位带来的应力集中问题。在材料选择上，这类挡圈通常采用弹簧钢制作，经过热处理后具备足够的弹性极限与强度，保证反复拆装过程中不会出现永久变形，同时表面经过氧化或是镀锌处理，具备基础的防锈能力，适配多数常规工况的使用要求。

　　在实际选型与建模过程中，需要严格对应轴径匹配挡圈的规格，核对挡圈的外径、厚度、安装孔中心距、自由状态开口尺寸等核心参数，同时要校核挡圈卡入环槽后，凸出轴面的高度是否满足被限位零件的抵接要求，避免出现挡边高度不足导致零件滑脱的问题。还要注意挡圈的安装方向，通常凸耳侧朝向便于装配操作的一侧，方便后期维护拆装。对于有高速旋转要求的轴系，还需要校核挡圈的自身动平衡特性，由于开口结构存在一定的质量不对称，高转速工况下需要对挡圈做动平衡校正，或是选择对称度更高的挡圈结构，避免高速旋转时产生额外的振动。另外在环槽的加工精度上，槽的侧面需要保证足够的垂直度与表面粗糙度，避免挡圈受力后出现侧倾，导致限位失效。这类零件虽然结构简单，属于基础标准件，但在整个传动结构中起到的限位作用至关重要，一旦挡圈出现断裂、脱出的问题，会导致轴上零件窜动，轻则引发传动异响、精度下降，重则造成整个传动组件的卡滞、损坏，因此在设计建模时不能因为零件结构简单就忽略参数核对，每一个尺寸边界都需要匹配对应的安装工况与载荷要求。
