小型立式CIP在线清洗罐体设备结构

这款立式CIP清洗罐体主要面向食品饮料、生物制药等对生产管路卫生要求严苛的生产场景，作为在线清洗系统的核心储液与供液单元使用，无需拆解生产管线即可完成管路、罐体内部的清洗液循环输送，替代传统人工拆洗的作业模式，大幅降低生产间隙的清洁耗时，同时避免人工清洁带来的卫生死角与二次污染风险。

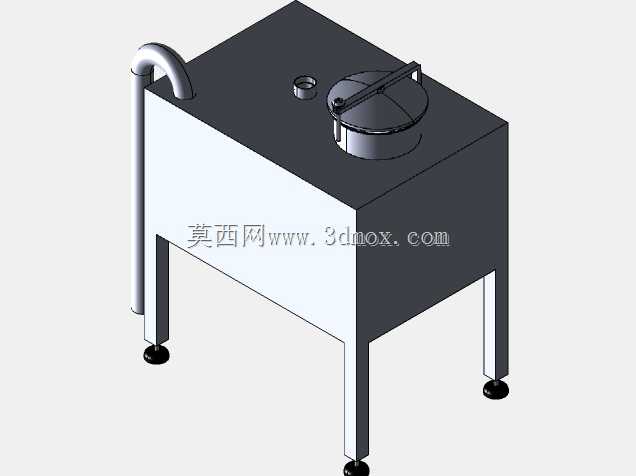

从结构设计来看，整体采用方箱式罐体搭配四条支腿的落地式布局，相较于同容积的圆罐，方型结构在车间靠墙布置或多台并排安装时，能够更充分利用边角空间，减少无效占地。支腿底部设置可调脚杯，可根据车间地面平整度调节安装高度，保证罐体放置水平，避免内部清洗液分布不均或排液残留的问题。罐体顶部设置带快开结构的人孔与加料口，方便操作人员定期检查内部状态、添加清洗药剂，人孔盖板配备锁紧压把，可实现快速启闭与可靠密封，满足带压循环清洗的密封要求。

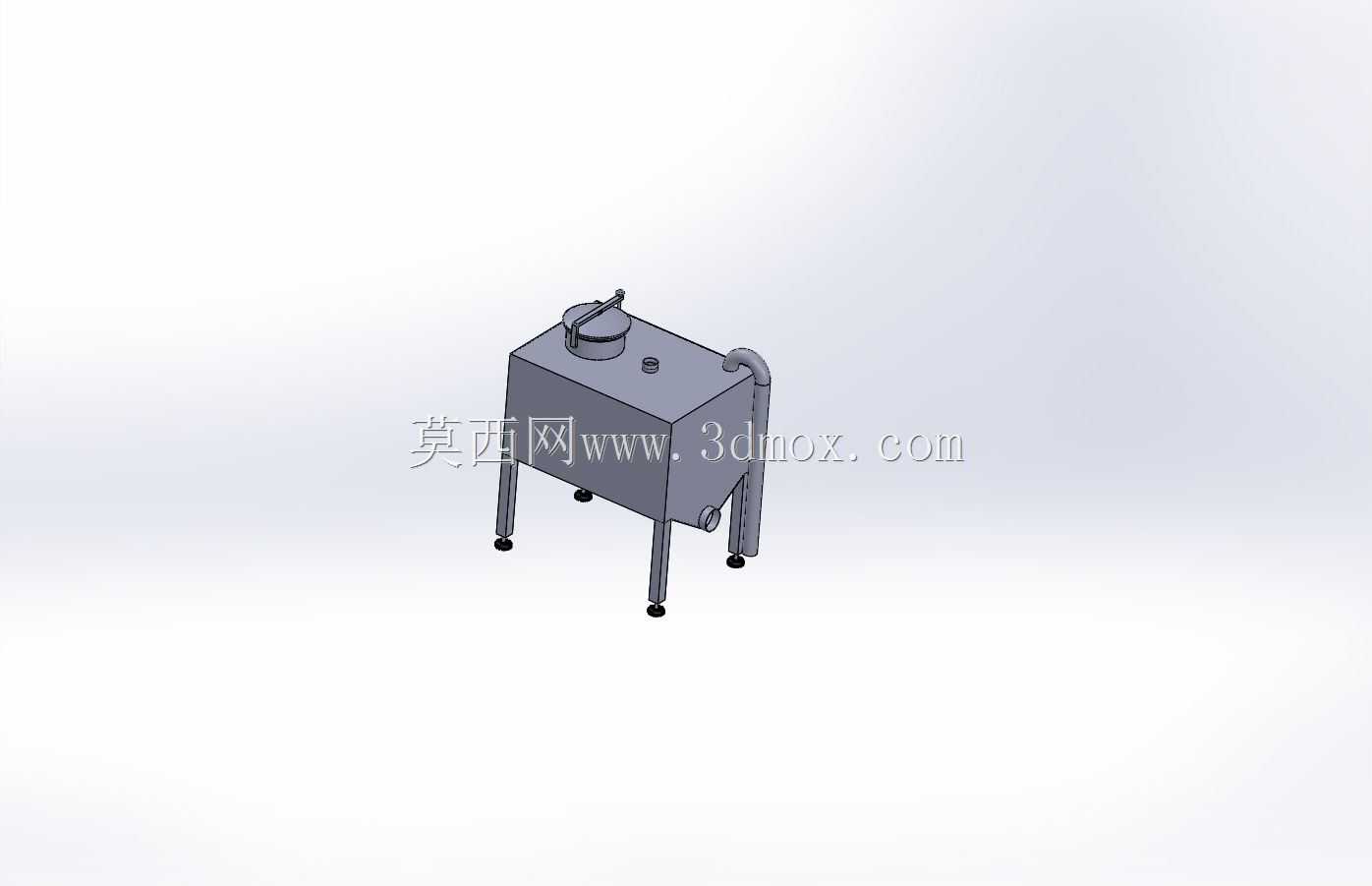

罐体侧面预留多组工艺接口，其中大口径侧接口用于连接清洗循环泵的吸入端，高位弯管接口用于溢流或排气，低位接口用于排污排空，所有接口的法兰连接面均做平面度精加工处理，保证对接后的密封性能，避免清洗液渗漏。设计阶段充分考虑清洗液的循环流态，罐体内部做圆弧过渡处理，无直角积料死角，排液口设置在罐体底部最低位置，配合罐体安装时的微小倾斜角度，可保证清洗结束后罐内残液完全排空，无积液残留。

从安装边界来看，该设备属于小型一体式CIP单元，支腿间距经过优化，可适配常规车间的设备安装预留空间，外接管路接口的位置与高度均按照行业通用安装规范设计，可直接对接现有生产线的CIP管路系统，无需额外做管路改道。罐体外部预留的安装位可根据使用需求加装液位计、温度传感器、加热夹套等附件，适配常温清洗、加热清洗等不同工艺要求，整体结构兼顾了安装便利性、使用可靠性与卫生级设计要求，可直接用于小型生产线的CIP系统搭建，也可作为大型CIP站的补充清洗单元使用。
