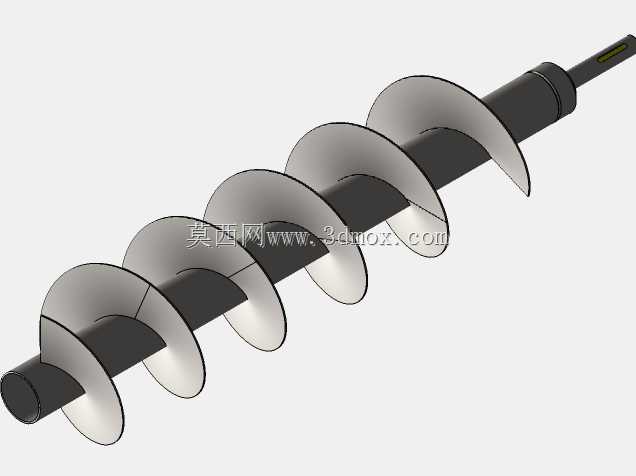

整圈式螺旋进刀给料螺杆结构设计

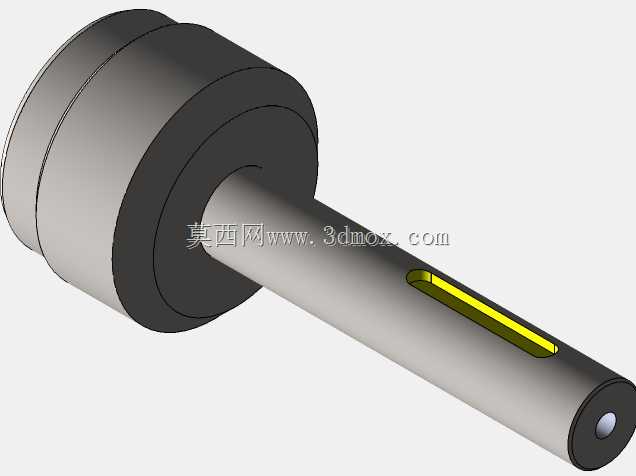

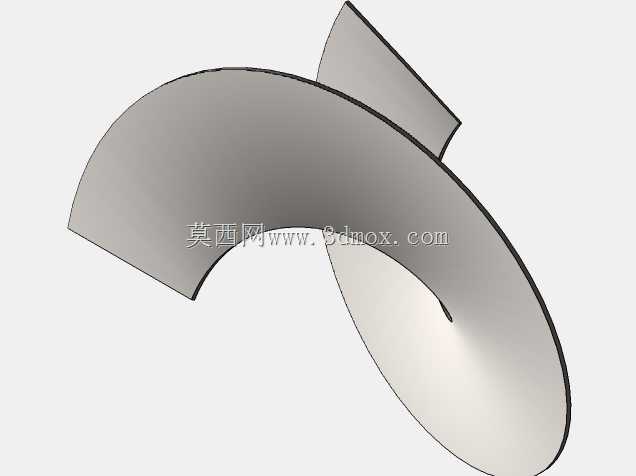

这类整圈结构的螺旋进给螺杆，常见于粉体定量给料、小型物料输送、机床排屑以及轻工加工的进刀给进场景，和传统分段裁切叶片的焊接螺杆不同，整圈螺旋的成型逻辑从叶片下料阶段就做了优化，没有额外的拼接焊缝，在输送磨蚀性较强的颗粒物料时，不会出现焊缝位置优先磨损、叶片变形卡料的问题。从安装边界来看，该螺杆的轴端做了阶梯定位结构，末端的细轴段用于和驱动端的联轴器或者带轮配合，轴肩位置可以直接抵靠安装端的轴承内圈，不需要额外加装定位套，装配时能直接控制轴向窜动量在0.1mm以内，适配多数中小型给料设备的安装腔体尺寸，不需要对原有设备的机架做大幅改动就能替换安装。设计阶段没有采用常规的分段叶片下料裁切方案，而是从螺旋面的成型规律出发，将叶片展开料调整为完整圆环结构，避开了传统工艺中从21.36度位置裁切叶片带来的材料损耗，整圈叶片冷压成型后和中心轴贴合度更好，焊接时的变形量比分段叶片降低近四成，后续做动平衡校正时的配重工作量也大幅减少。实际运行过程中，整圈连续的螺旋面不会出现分段叶片衔接位置的台阶，物料在螺旋槽内的推进更顺畅，针对流动性一般的粉体物料，不会在台阶位置出现积料、结拱的问题，给料量的波动能控制在更小范围内，在机床自动进刀的给进机构中使用时，连续的螺旋传动能让进刀过程更平稳，不会出现分段结构带来的进给顿挫，保障加工面的光洁度。螺杆的叶片外缘做了小倒角处理，和输送腔体的内壁间隙控制在合理范围，既不会因为间隙过大导致物料回流影响给料精度，也不会因为间隙过小出现运转时刮蹭腔壁的问题，中心轴的直径和螺旋外径的配比经过校核，在满足扭矩传递强度的前提下，尽可能扩大螺旋槽的有效容积，提升单位转速下的物料输送量。轴端的连接位置做了防锈处理，长期在多粉尘的工况下运行也不会出现轴颈锈蚀、拆卸困难的问题，整体结构没有多余的复杂零件，后期维护时只需要定期检查轴承润滑情况和叶片磨损量即可，不需要做复杂的拆解保养。
