十八米幅宽农用喷雾器伸缩动臂结构

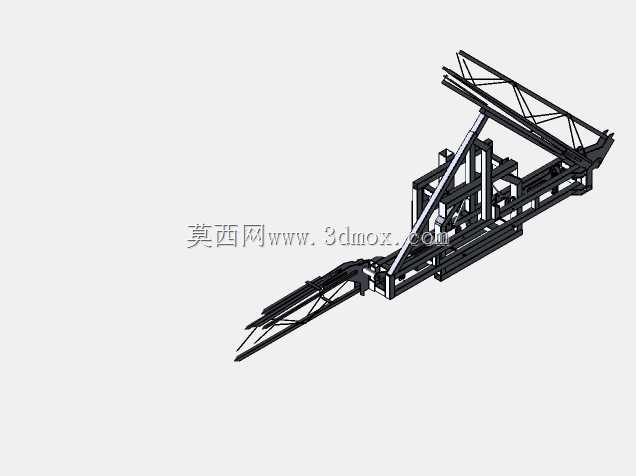

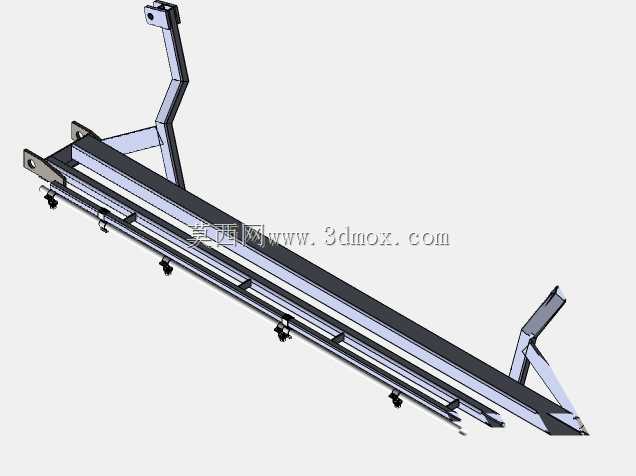

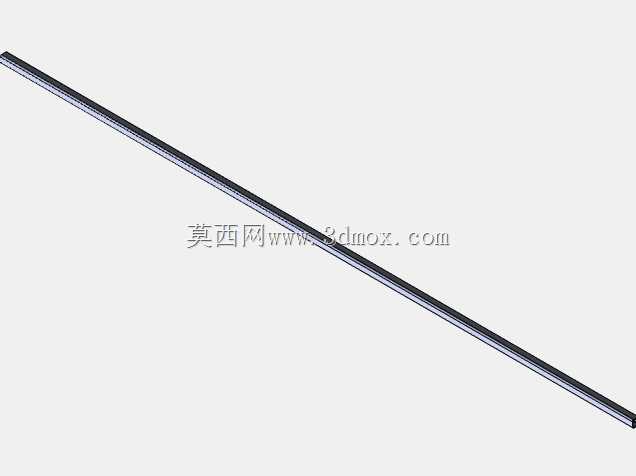

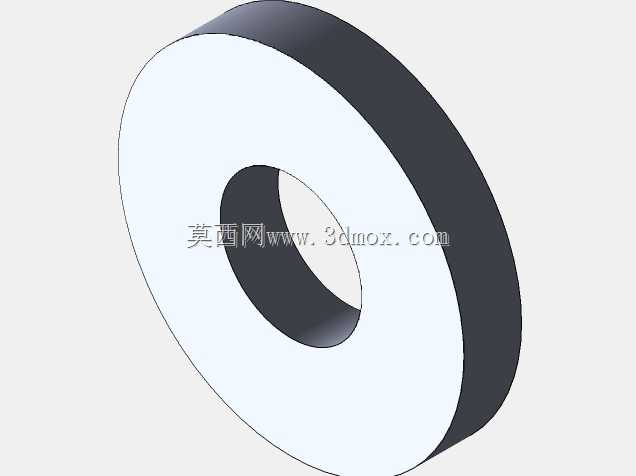

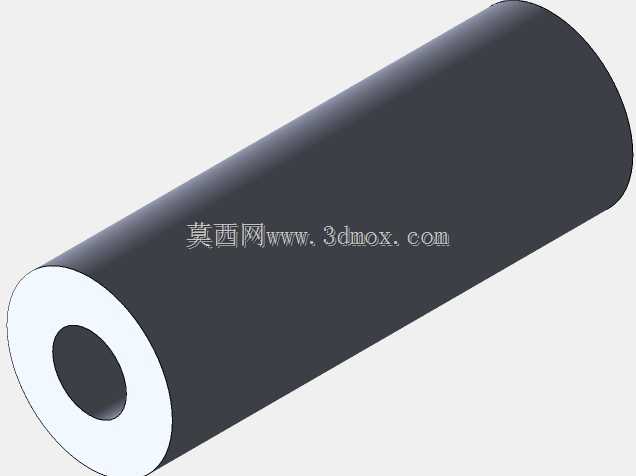

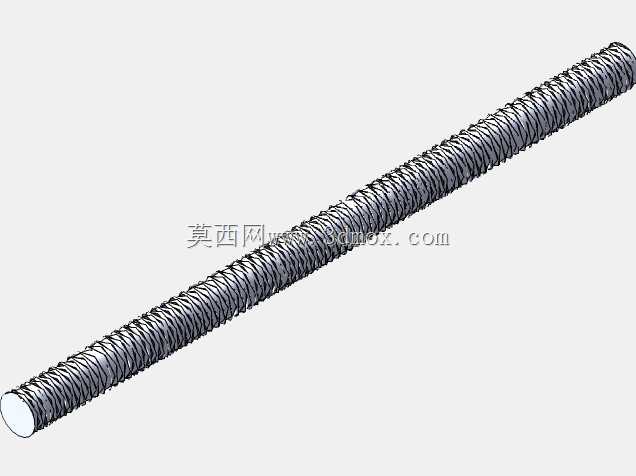

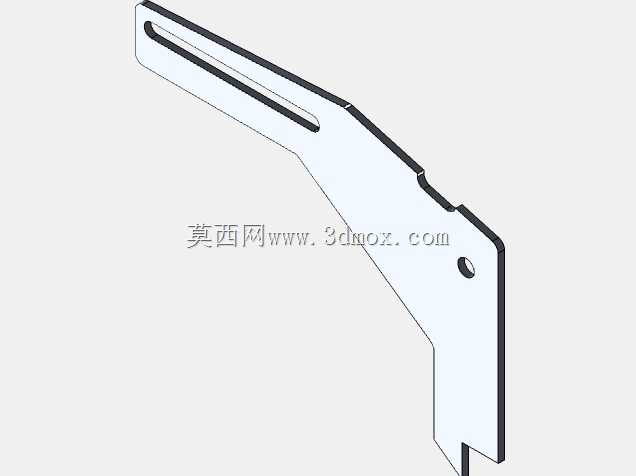

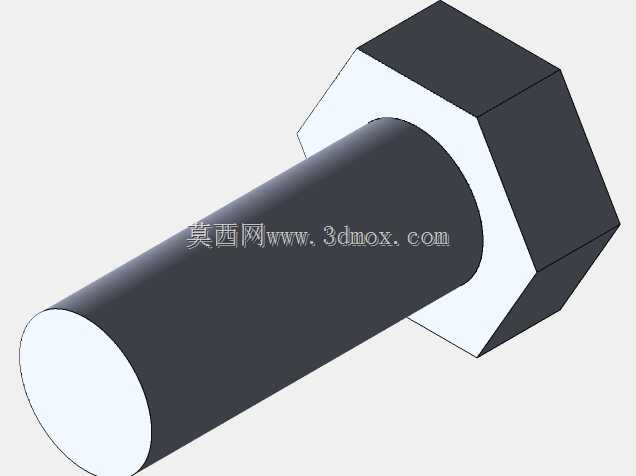

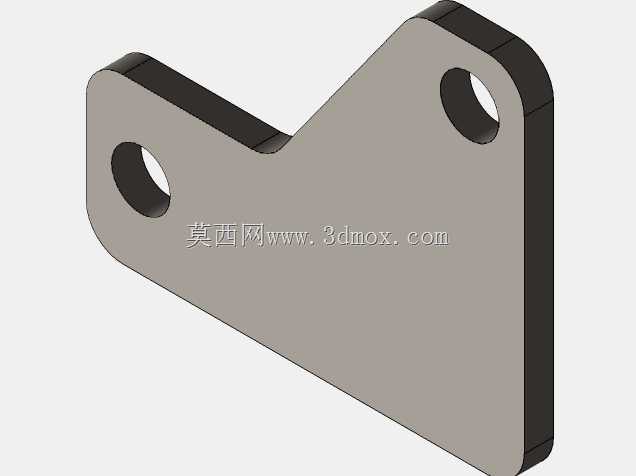

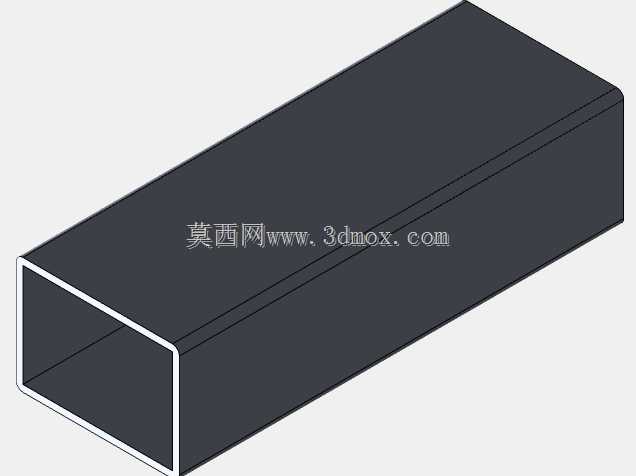

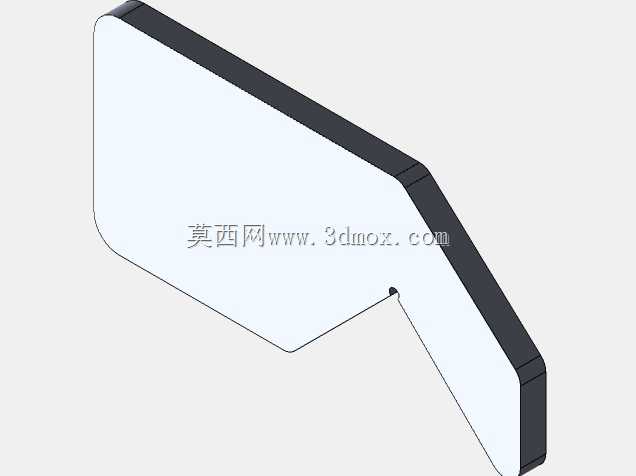

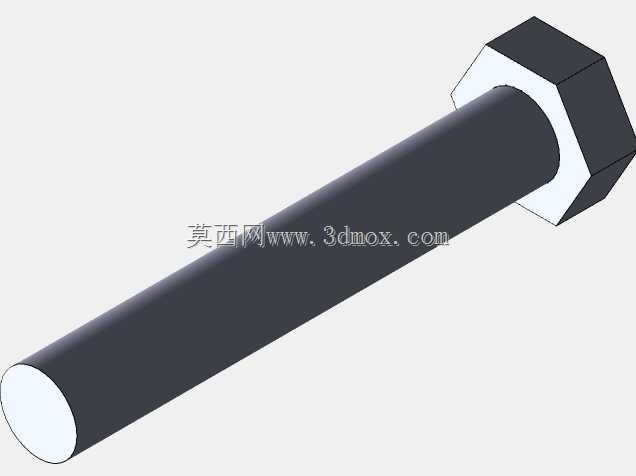

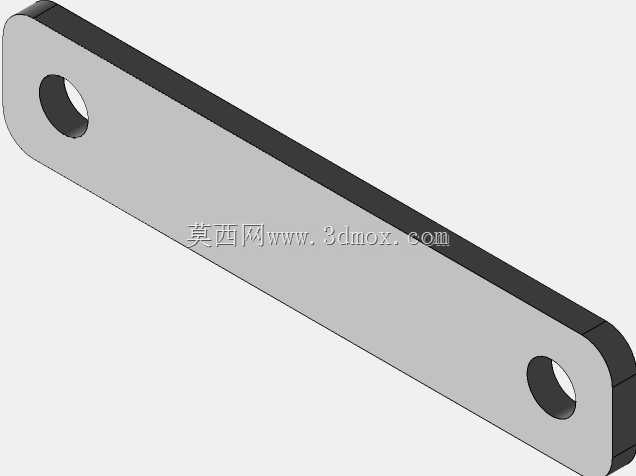

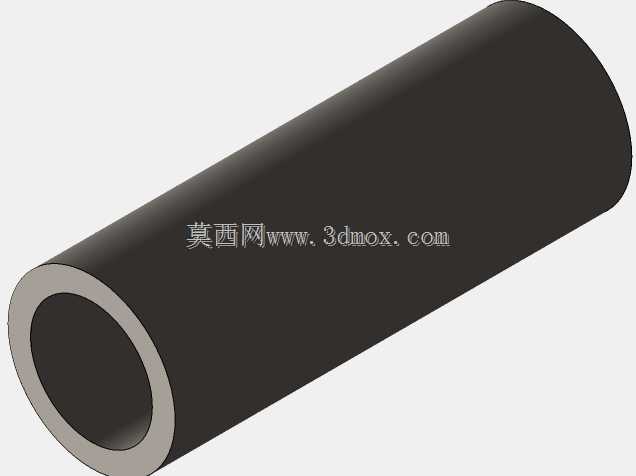

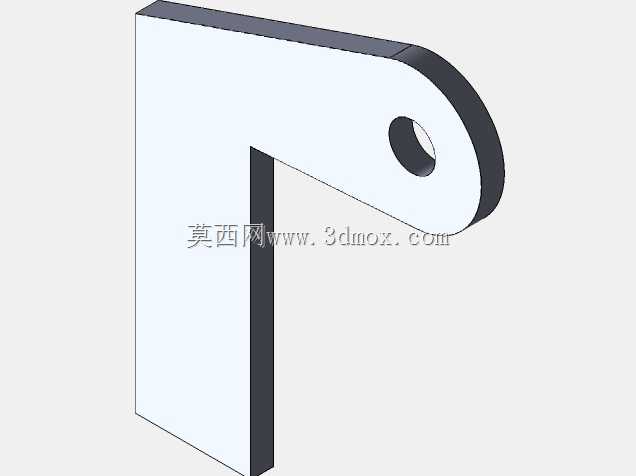

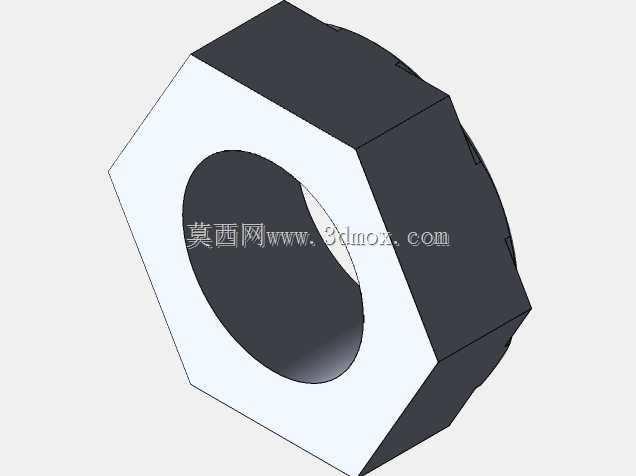

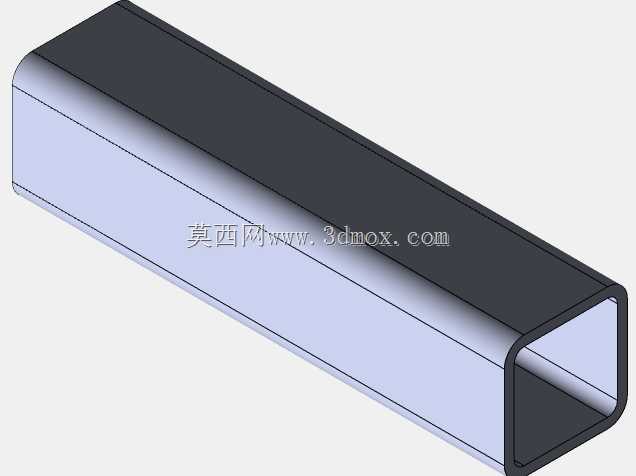

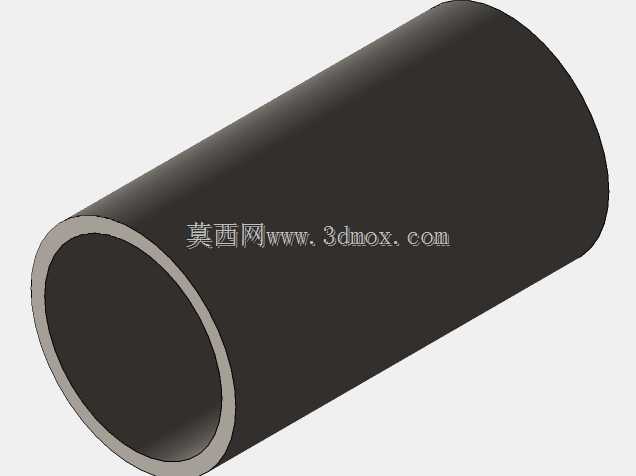

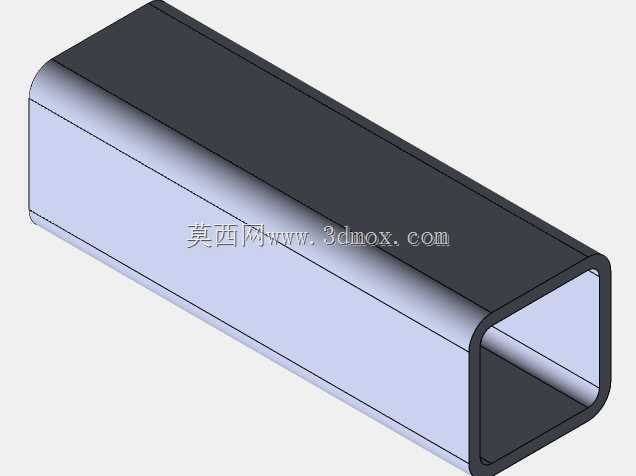

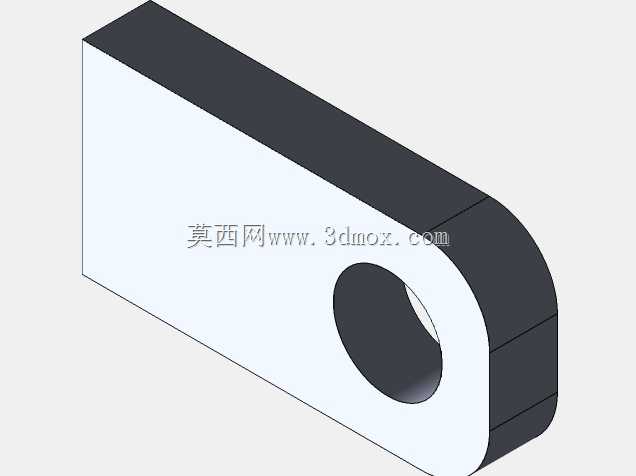

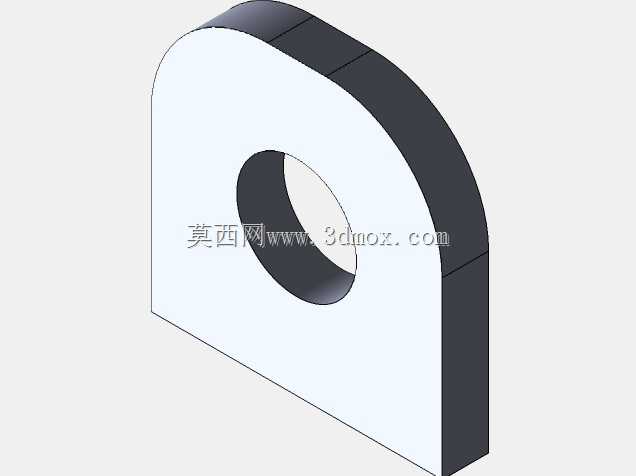

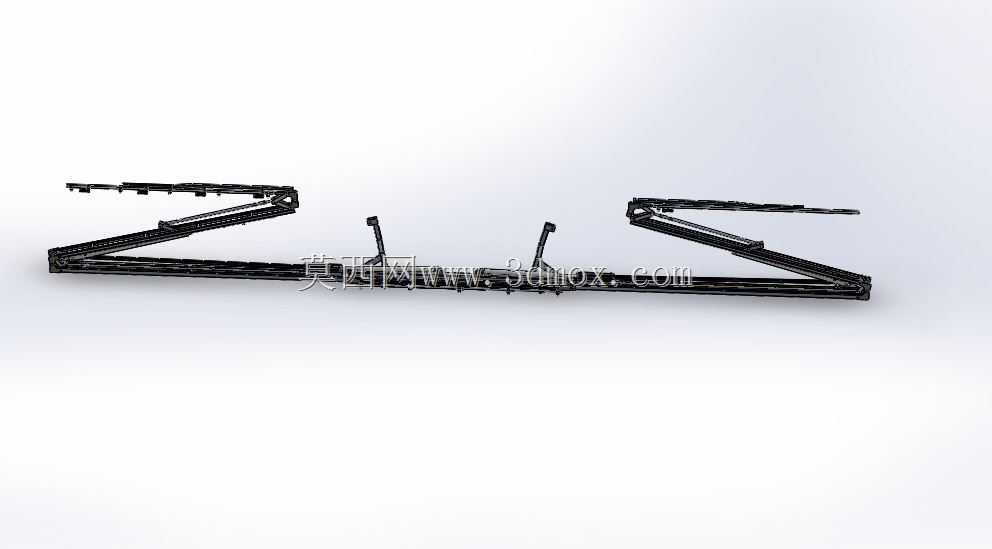

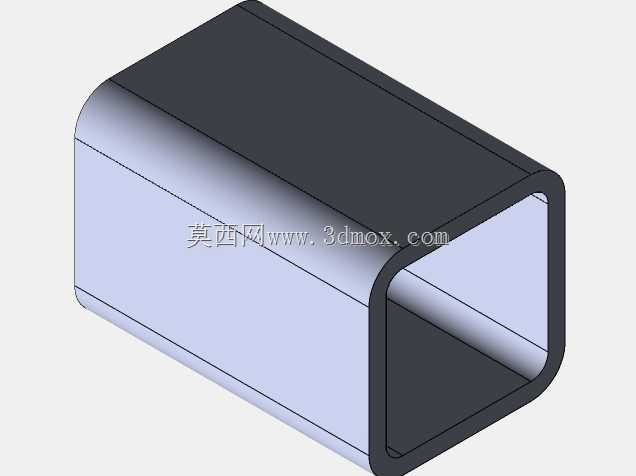

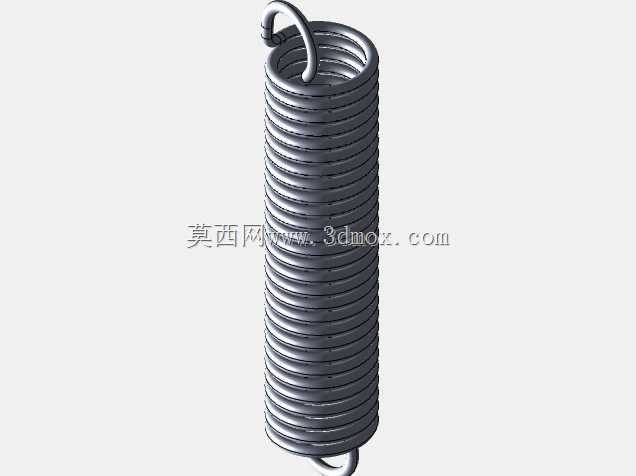

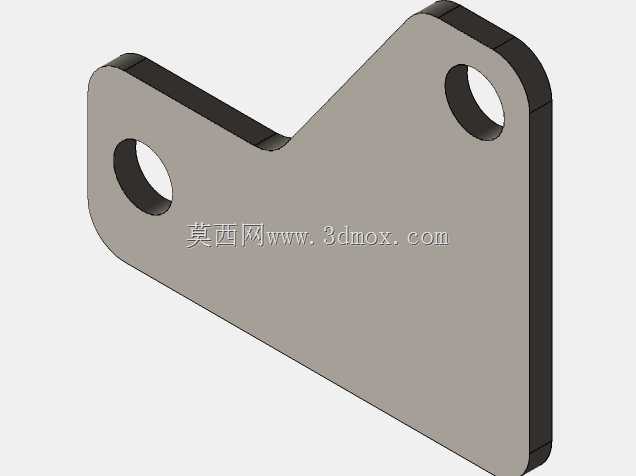

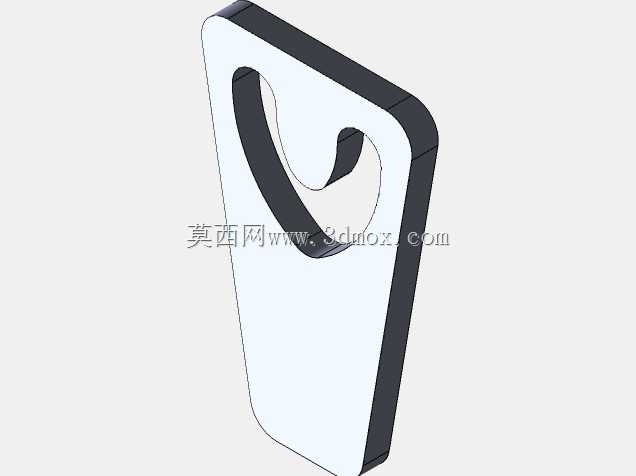

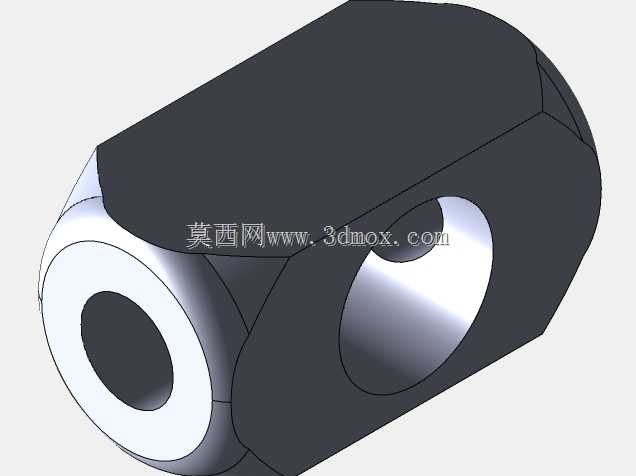

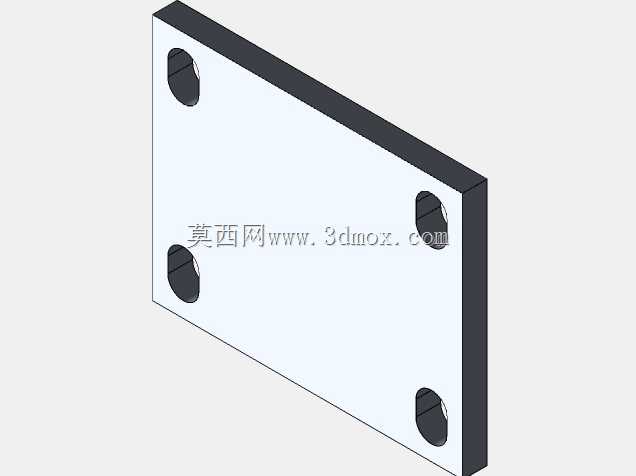

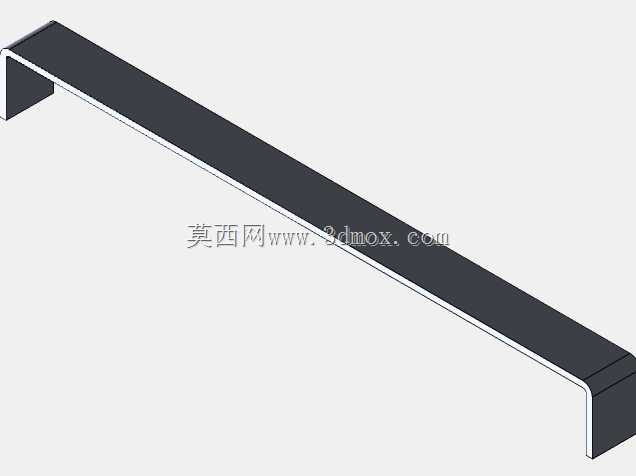

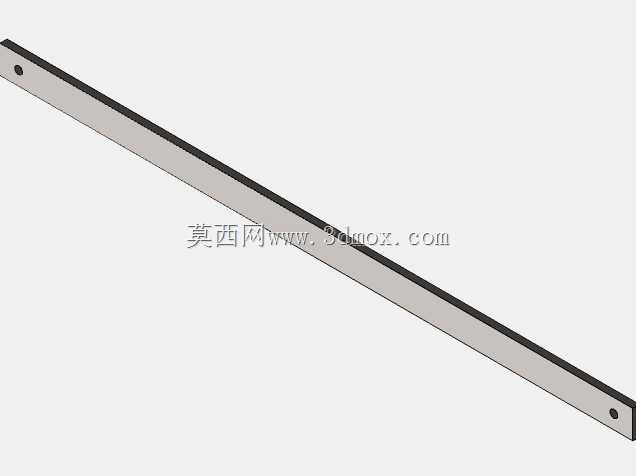

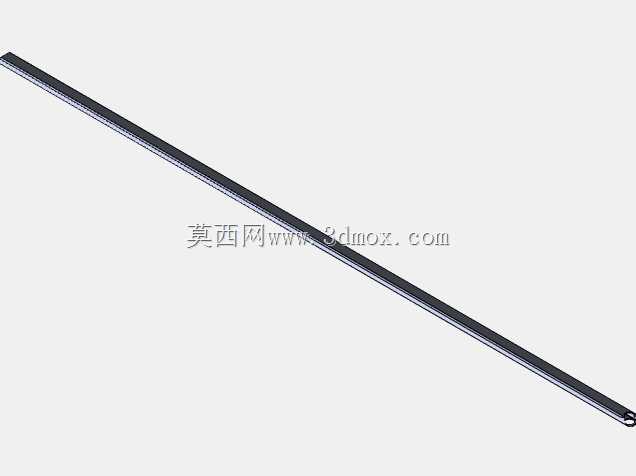

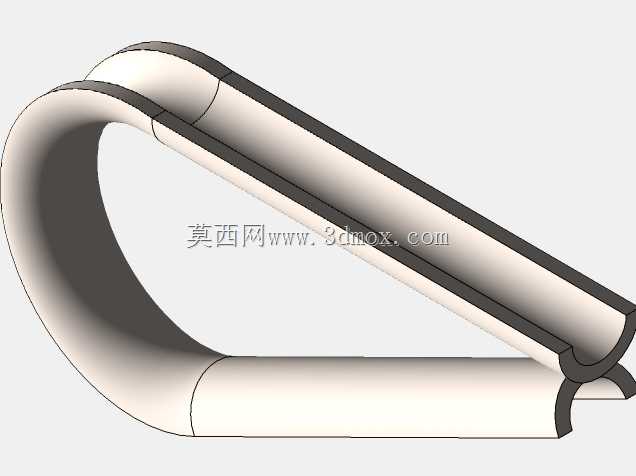

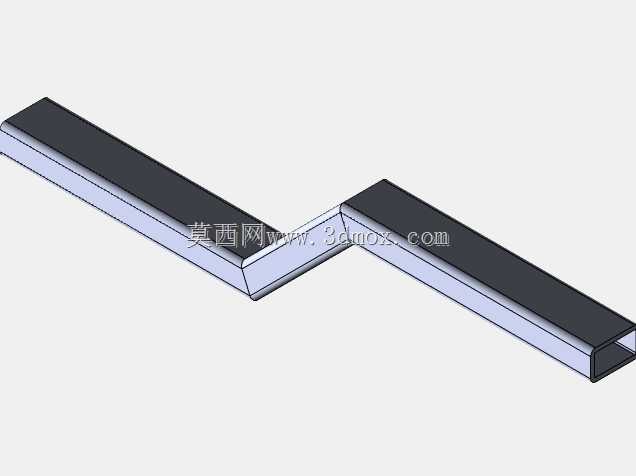

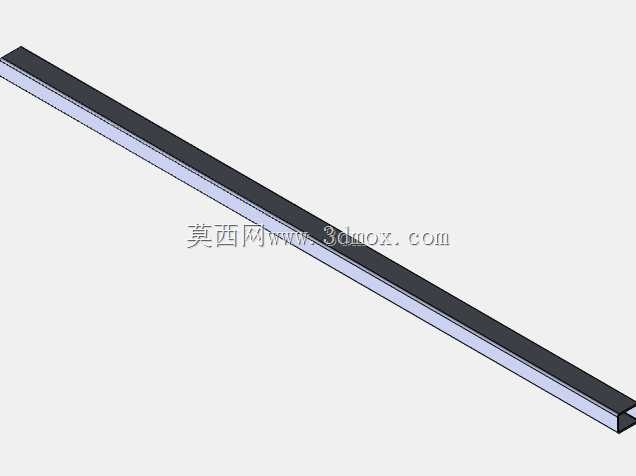

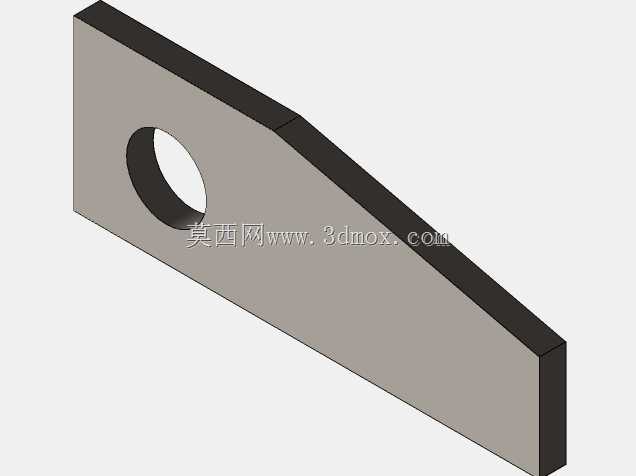

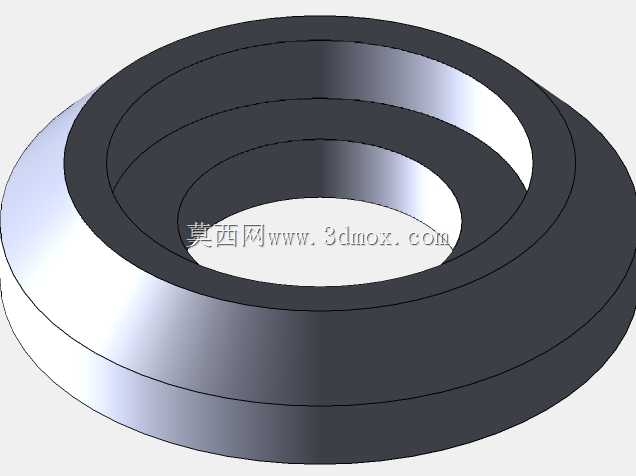

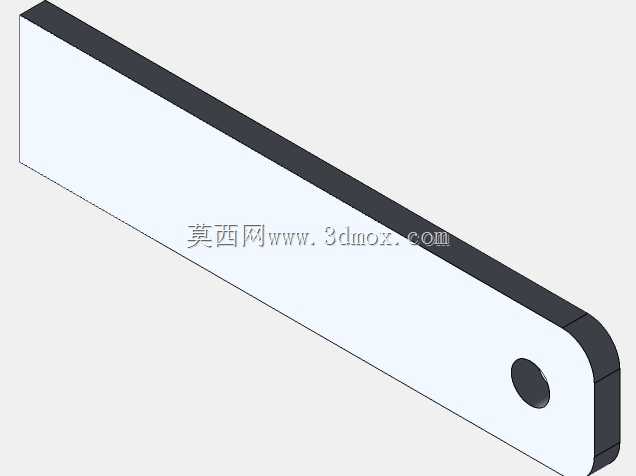

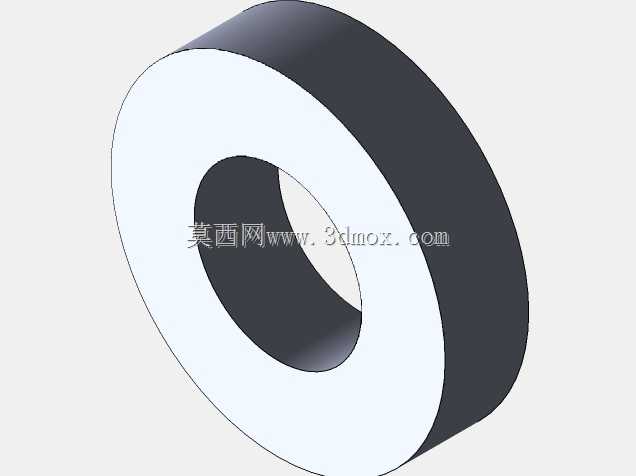

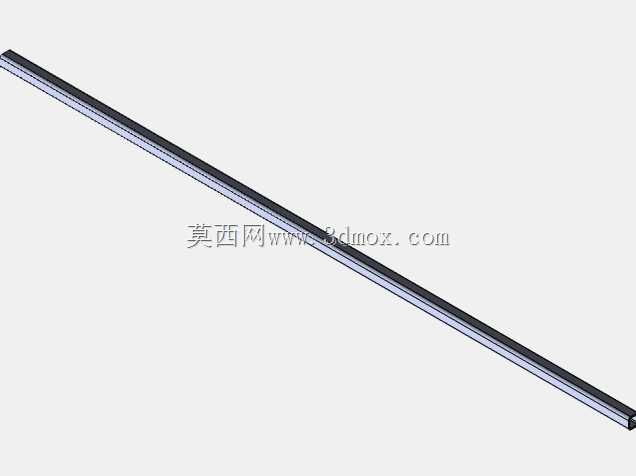

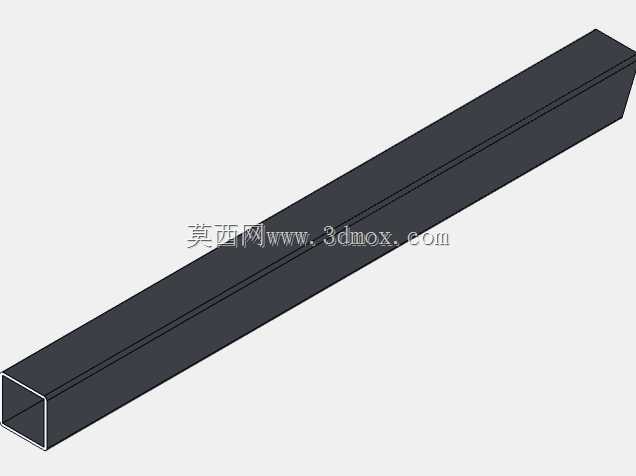

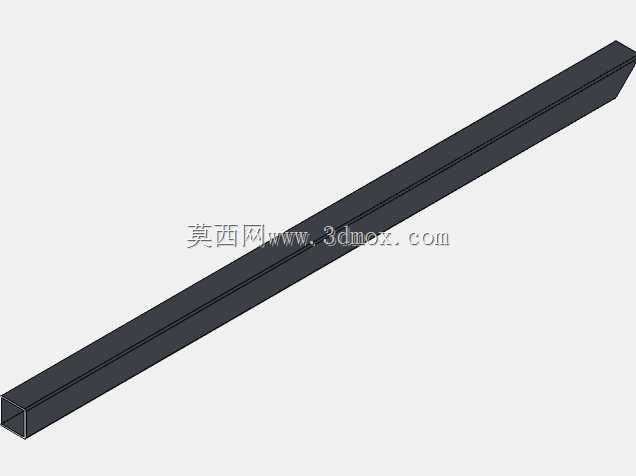

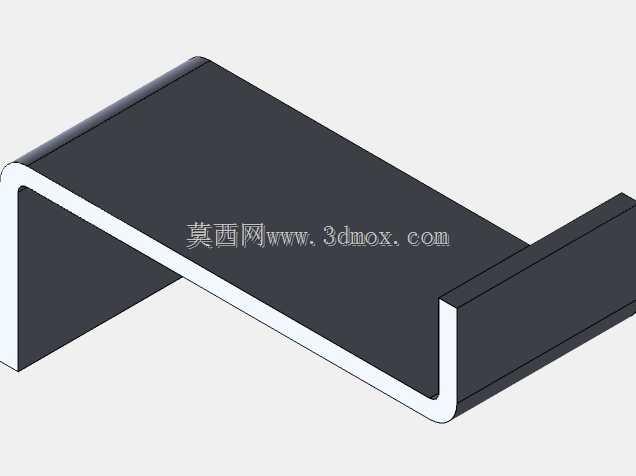

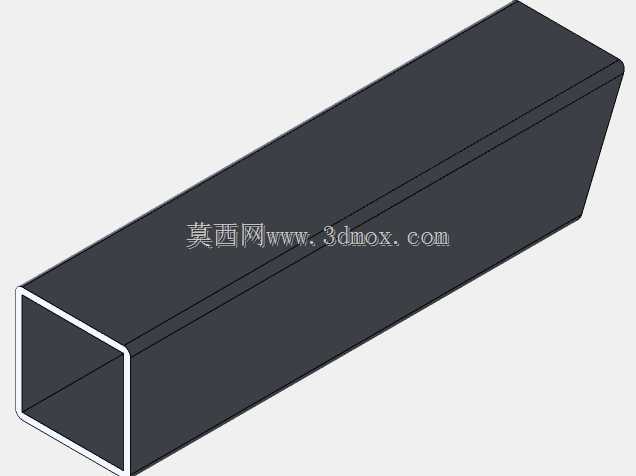

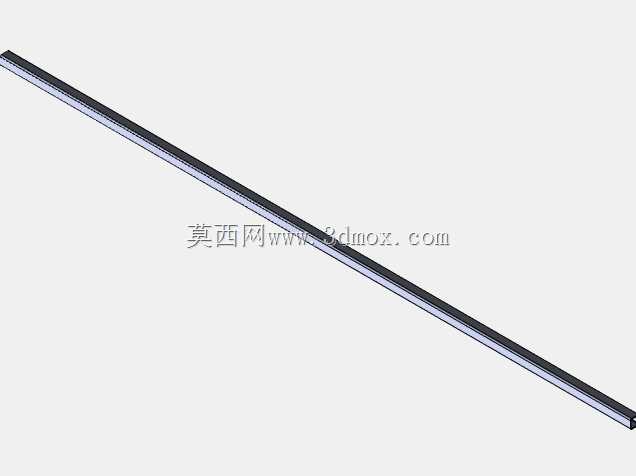

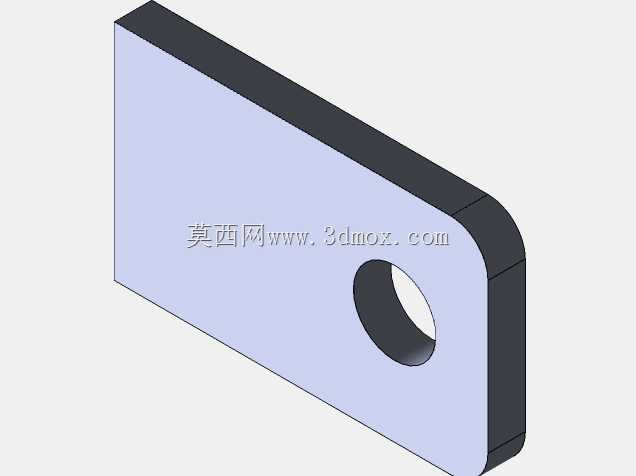

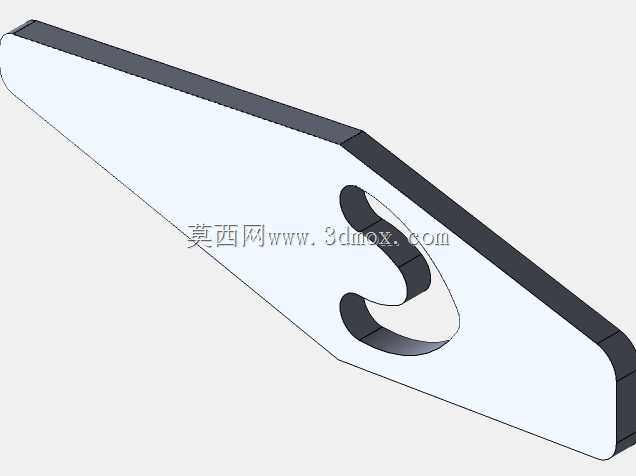

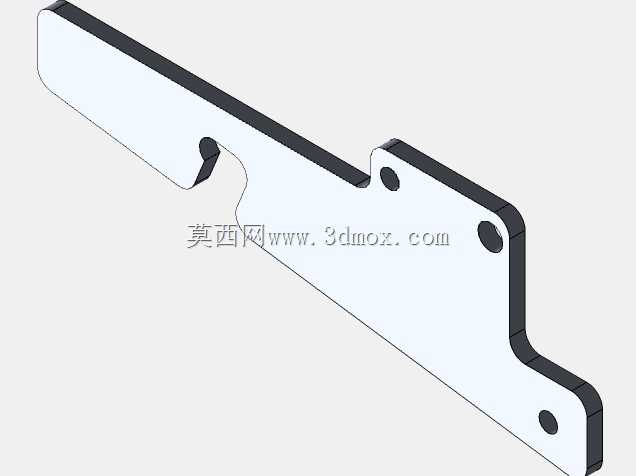

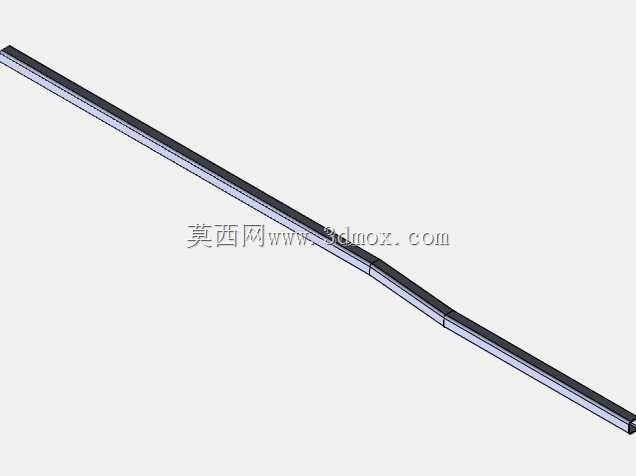

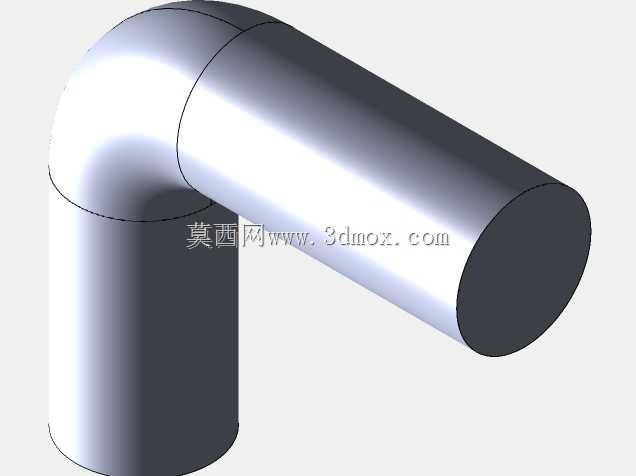

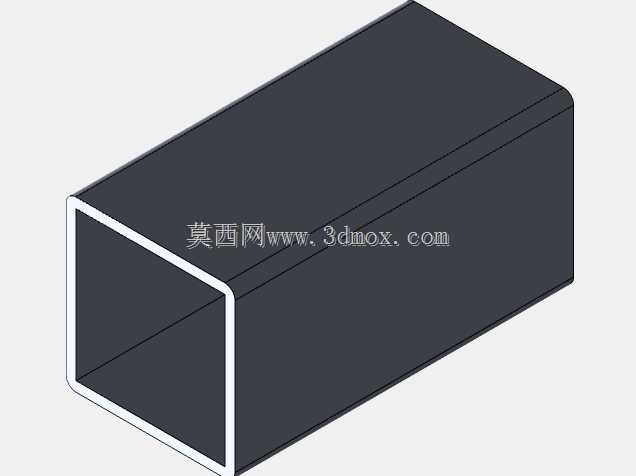

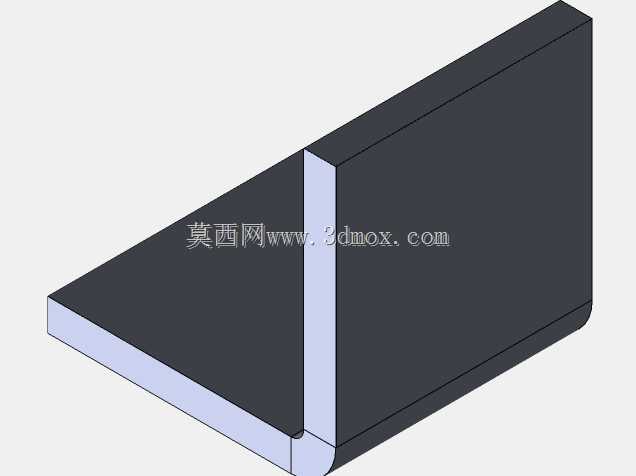

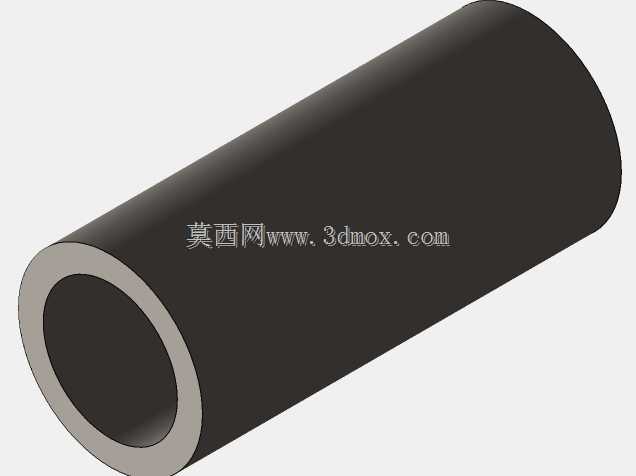

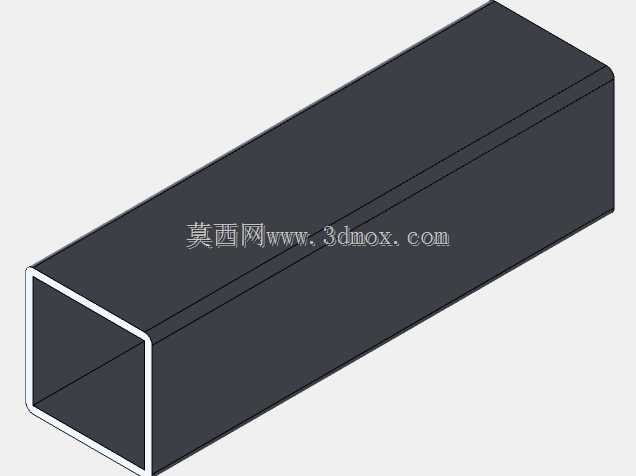

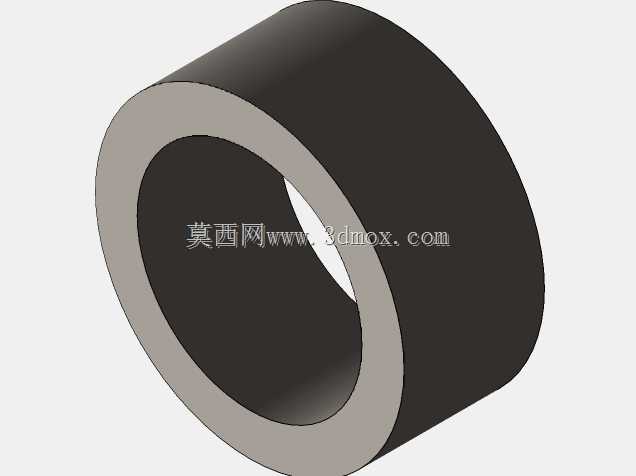

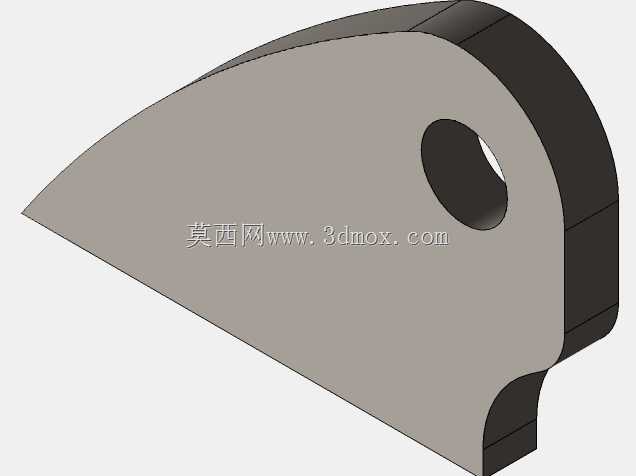

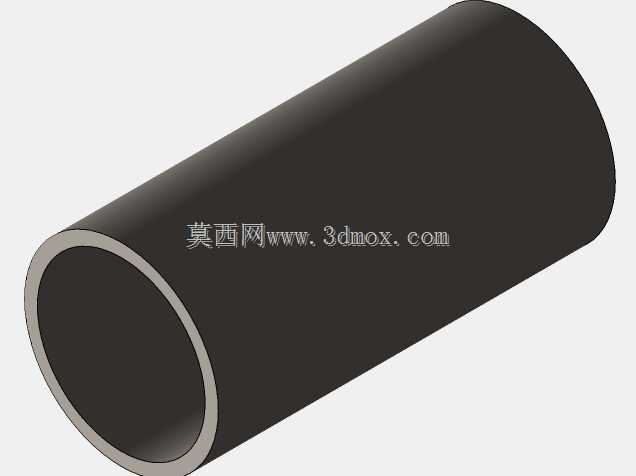

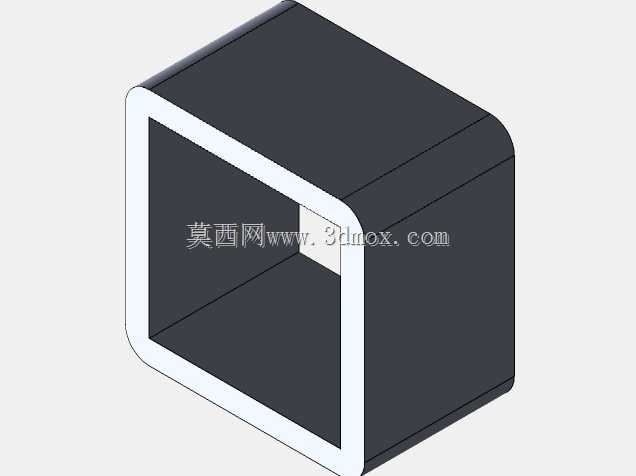

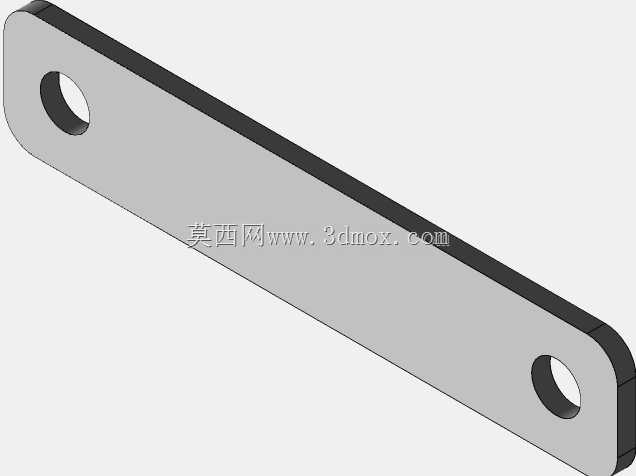

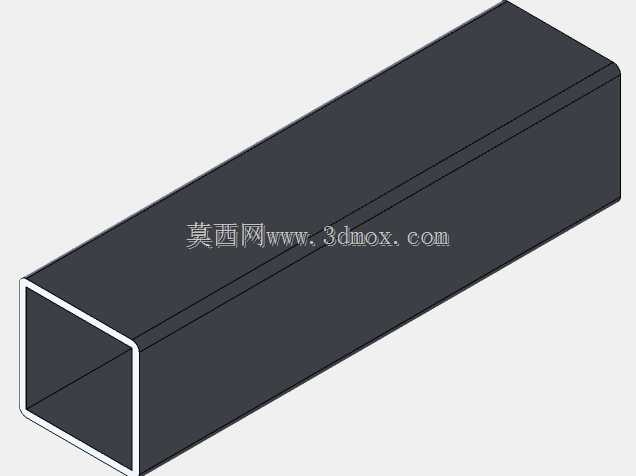

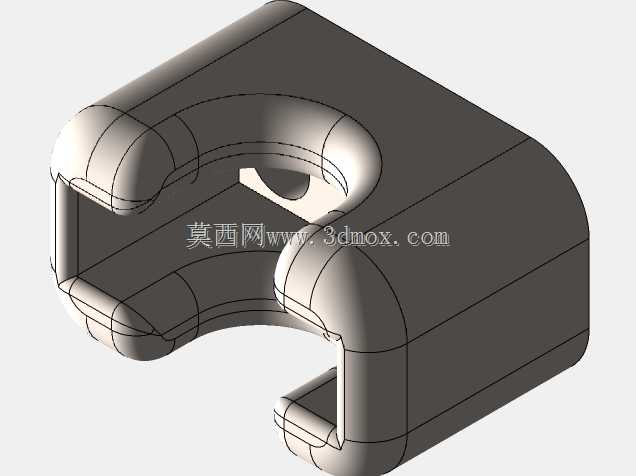

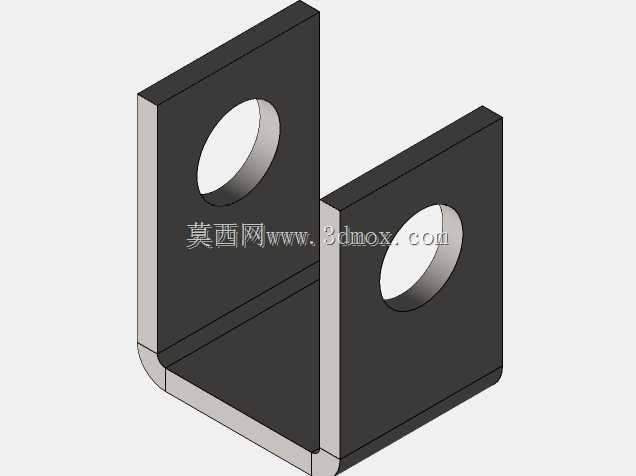

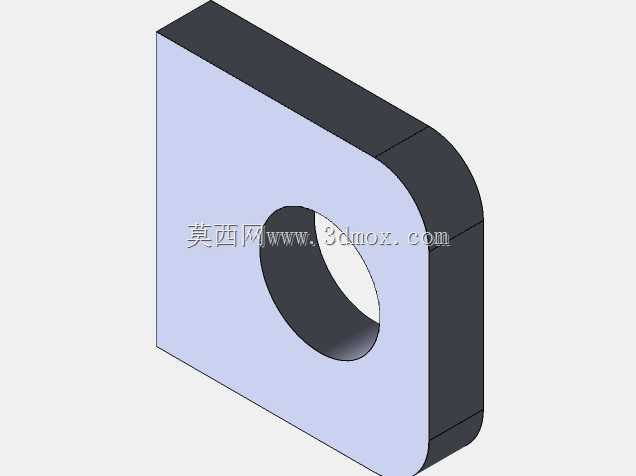

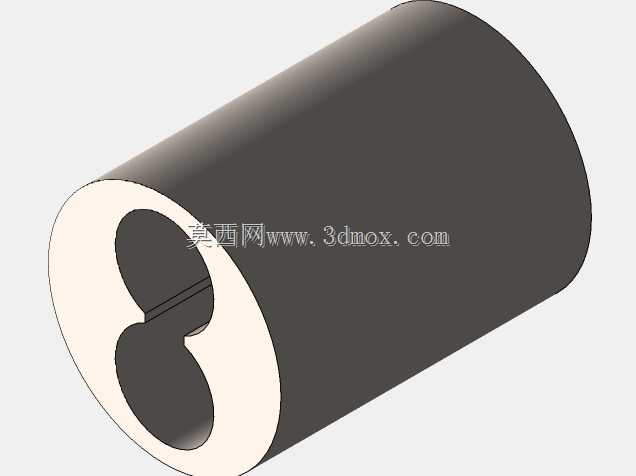

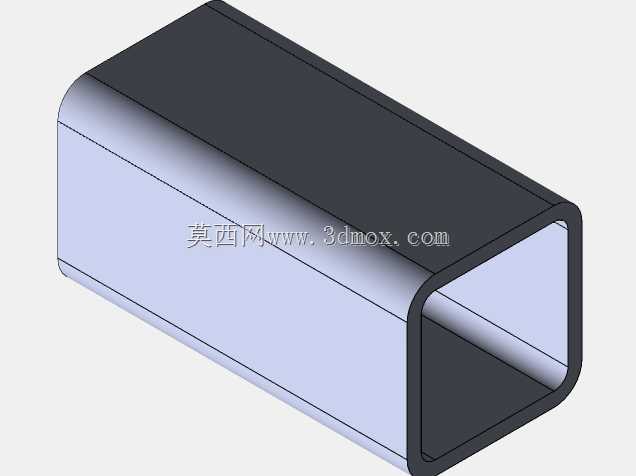

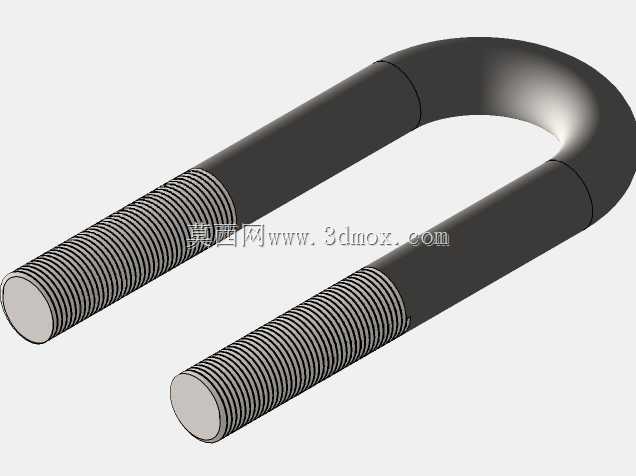

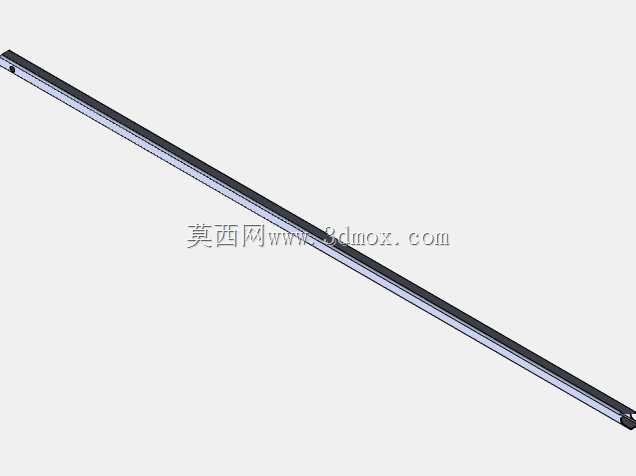

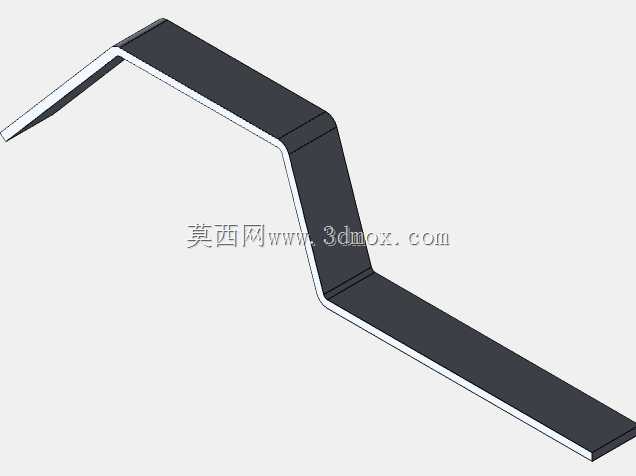

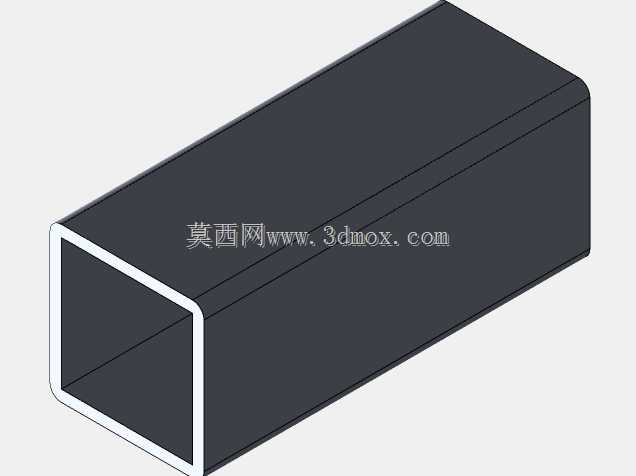

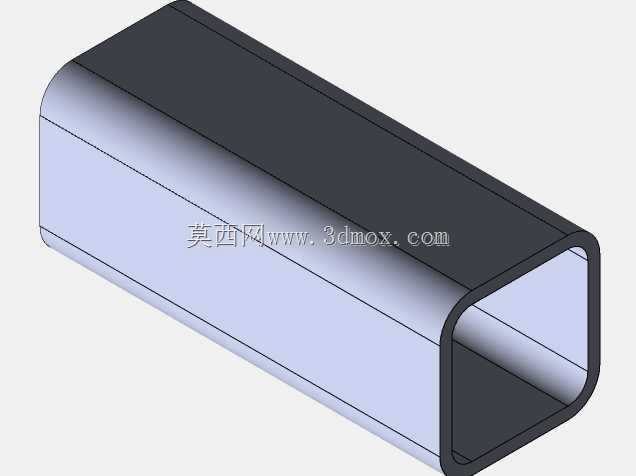

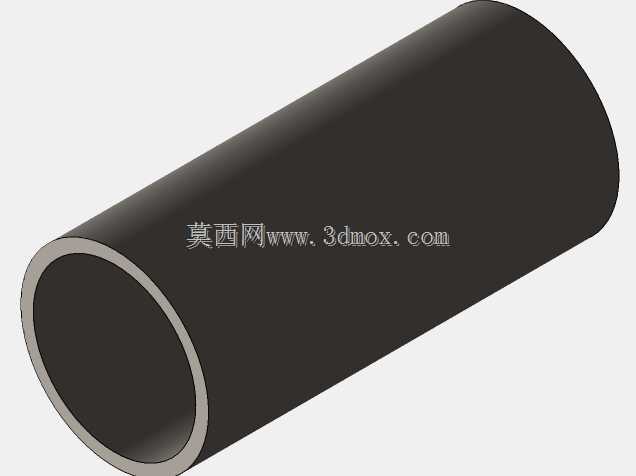

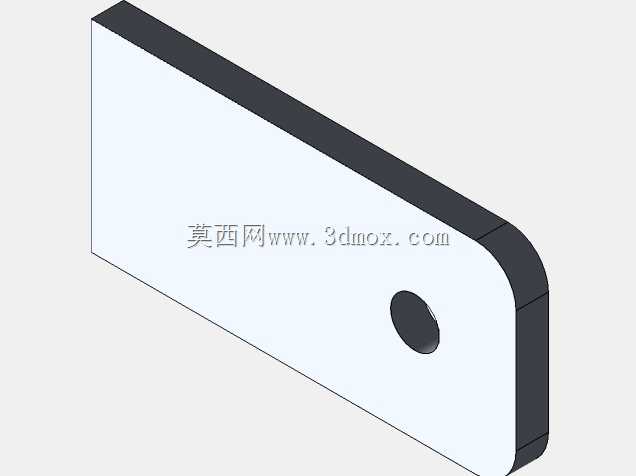

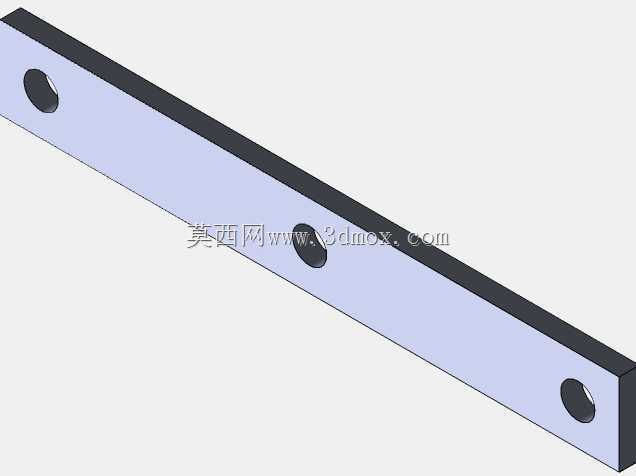

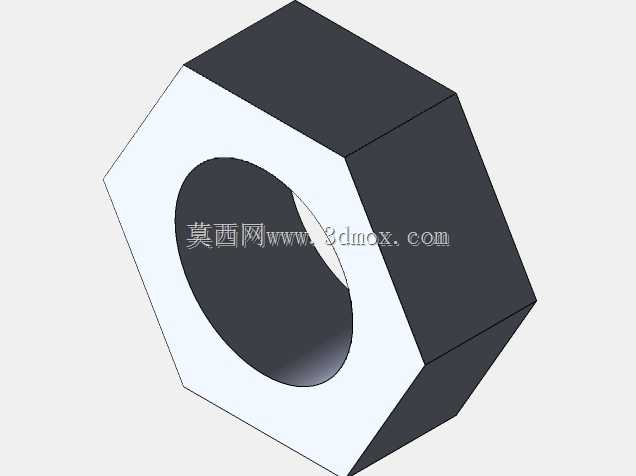

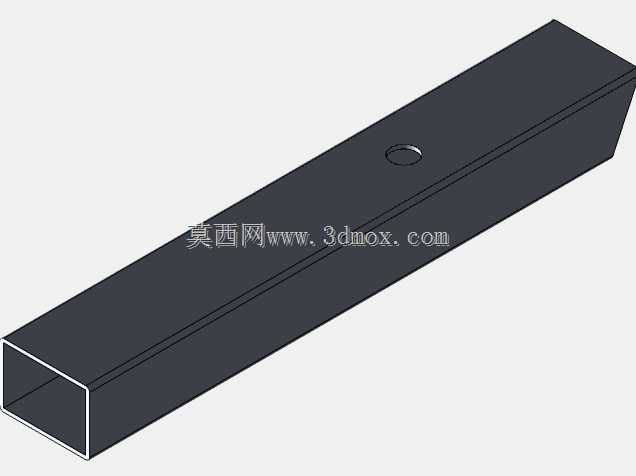

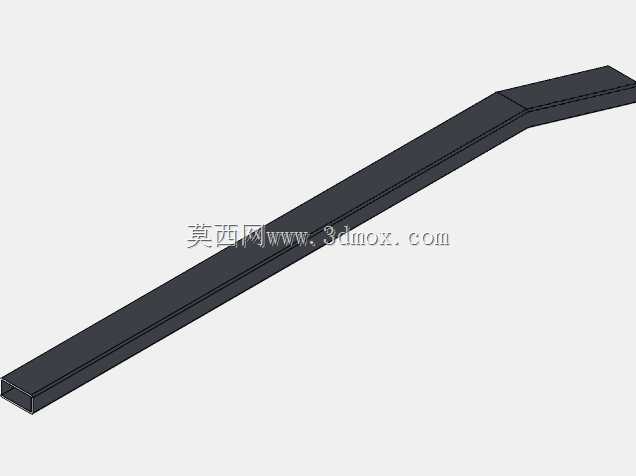

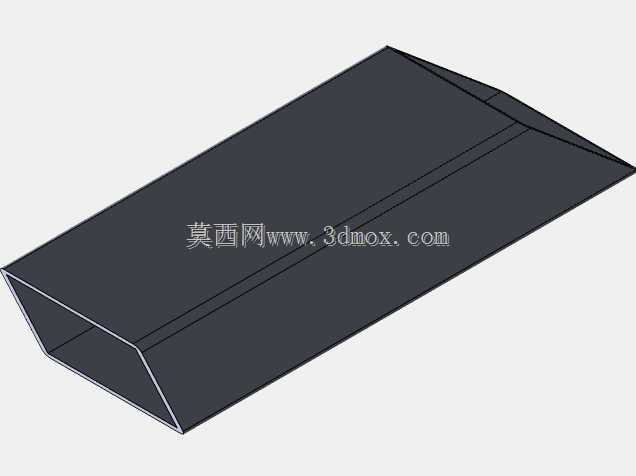

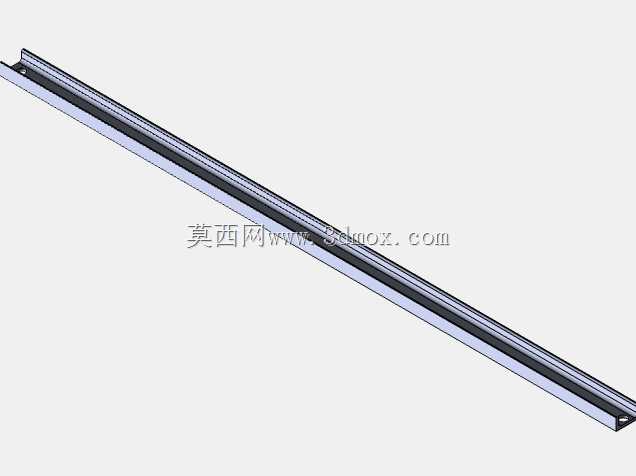

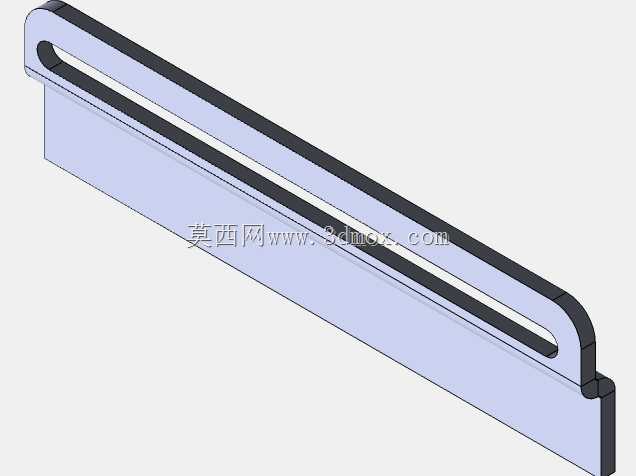

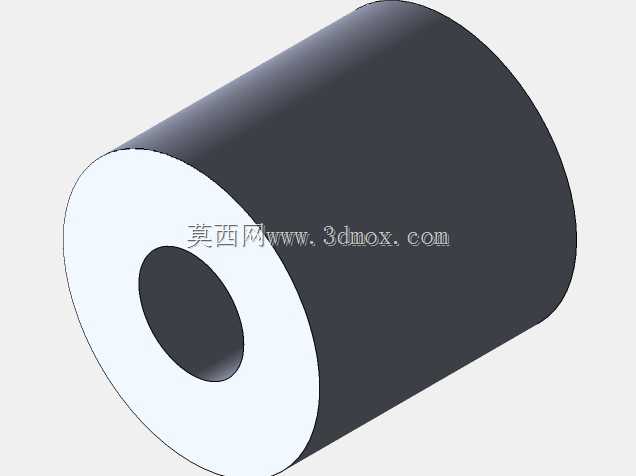

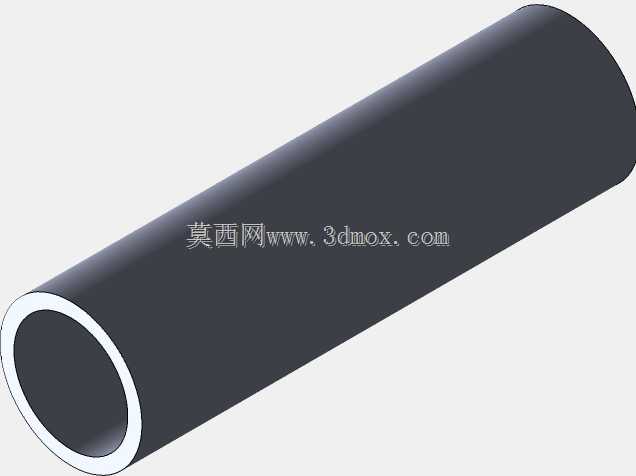

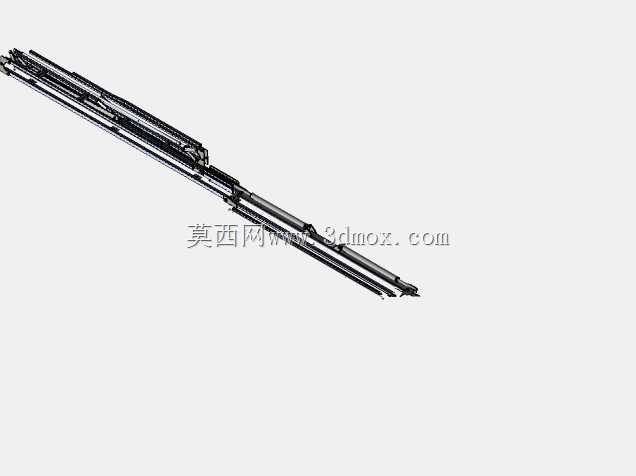

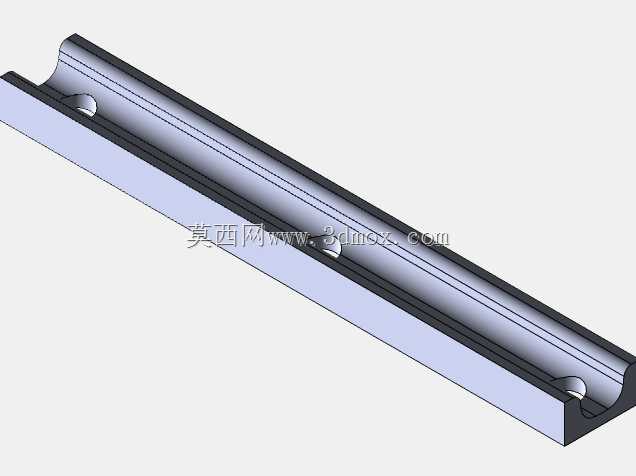

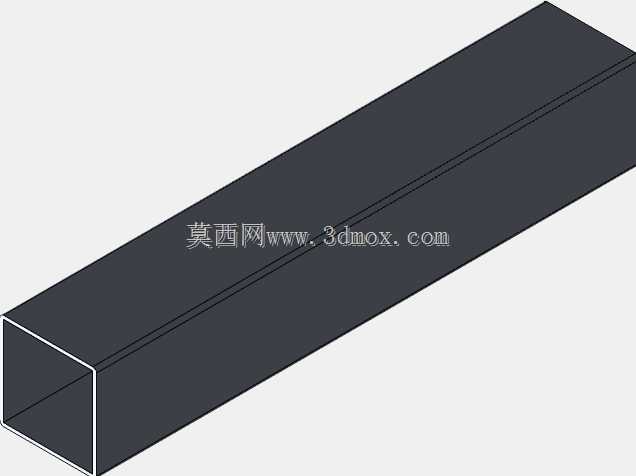

这款长幅喷雾器动臂主要适配大田植保作业场景，在连片旱地、规模化种植的粮油作物地块作业时，可依托自身长度优势覆盖更宽的作业幅宽，减少机组往返碾压作物的概率，提升植保作业的通行效率。动臂整体采用多段嵌套式伸缩结构设计，非作业状态下可逐段收缩收拢，整机转场时能将外廓尺寸控制在道路通行允许的边界范围内，避免超宽带来的通行限制，进入作业地块后可逐段展开至额定作业长度，匹配不同幅宽的作业需求。从结构设计逻辑来看，动臂各段臂体采用变截面薄壁型材拼接，在保证整体抗弯刚度的前提下尽可能降低自身重量，避免臂架外伸过长时出现根部应力集中的问题，臂段之间的滑动配合面预留了均匀的间隙，既保证伸缩动作顺畅无卡滞，也能适配田间作业时的小幅形变，不会因为地面颠簸导致臂段卡死。臂体沿长度方向预留了标准的喷头安装座接口，可根据不同作物的施药需求调整喷头间距与安装角度，管路走线槽沿臂体内侧布置，避免作业过程中作物枝条剐蹭损坏药液管路，同时也能减少管路外露带来的老化加速问题。动臂根部的连接法兰采用标准化安装尺寸，可匹配多数主流自走式植保机、牵引式喷雾机的挂载接口，安装时只需对齐连接孔位紧固螺栓即可完成挂载，无需额外改制连接结构。作业过程中，臂架的展开长度可根据地块边界、作物种植垄距灵活调整，遇到地头转弯、障碍物避让场景时，可快速收缩对应侧的臂段，避免臂架碰撞田埂、电线杆等障碍物，臂体表面做了防腐涂层处理，可耐受农药、化肥的长期腐蚀，延长整机的田间使用寿命。在结构强度校核层面，设计阶段针对臂架全伸状态下的满载工况做了挠度验算，保证臂架末端的下垂量控制在允许范围内，避免喷头离地高度差过大导致施药不均匀，各段臂体的锁止机构采用机械式定位销结构，作业时不会因为机组振动出现臂段自行滑移的问题，保障作业过程的稳定性。
