小型往复式蔬菜切片加工设备结构

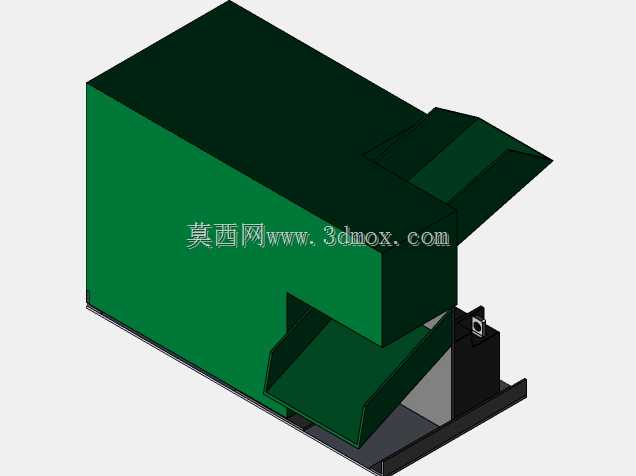

这款切片设备主要面向小型净菜加工点、农户自营蔬菜处理场景、社区生鲜预处理门店使用，可完成根茎类、叶球类蔬菜的连续切片作业，替代传统人工持刀切配的低效模式，能适配食堂配菜、生鲜电商前置仓的小批量多品类切片需求，相比大型工业切片线占地更小，挪动部署灵活，不需要复杂的地基固定即可投入使用。设备整体采用封闭箱式外壳结构，上部为动力与传动腔体，侧面倾斜设置进料导槽，下部伸出倾斜出料导槽，作业时蔬菜从上部斜导槽送入，经内部切割组件处理后从下部导槽滑出，外壳做全封闭处理可避免切割过程中菜屑飞溅，同时隔绝操作人员与内部运动部件的接触风险，配套的侧边锁紧结构可快速开启外壳做内部清洁与刀片更换，适配食品加工场景定期清理的卫生要求。核心动力转换采用快速返回机构设计，将原动机输出的旋转运动转化为切刀的往复直线运动，这类机构的特性是切刀工作行程运行速度平稳，能保证切片厚度均匀，回程空段运动速度更快，可减少无效作业时间，提升单位时间内的处理效率，切刀的运动行程做了限位设计，避免超程碰撞壳体，传动部位设置有耐磨衬套，降低长期往复运动的磨损量。从安装边界来看，设备底部为平整安装底座，可直接放置在常规操作台面使用，不需要额外预留底部安装空间，进料口与出料口的伸出长度做了优化，进料导槽的倾斜角度适配人工手持送料的操作高度，出料导槽长度可直接对接收纳菜筐，不需要额外增设接料溜槽，设备侧面预留的动力接线位置做了防水处理，适配生鲜处理场景潮湿的作业环境。设计过程中优先考虑了小型加工场景的使用痛点，没有冗余的复杂功能，整体结构紧凑，内部传动链路短，故障点少，日常维护仅需要定期检查刀片磨损情况与传动部位润滑状态即可，切刀组件采用快拆结构，不需要专用工具即可完成刀片更换，可根据切片厚度需求更换对应规格的刀片，适配不同蔬菜的加工要求，比如土豆、萝卜这类硬质根茎菜可采用薄刃刀片，白菜、包菜这类叶球蔬菜可采用齿形刀片，设备的动力输出参数做了匹配调校，不会出现硬质蔬菜切割卡顿、叶类蔬菜切割碎渣过多的问题。
