拉巴曼恩机床主轴支撑轴承盖结构

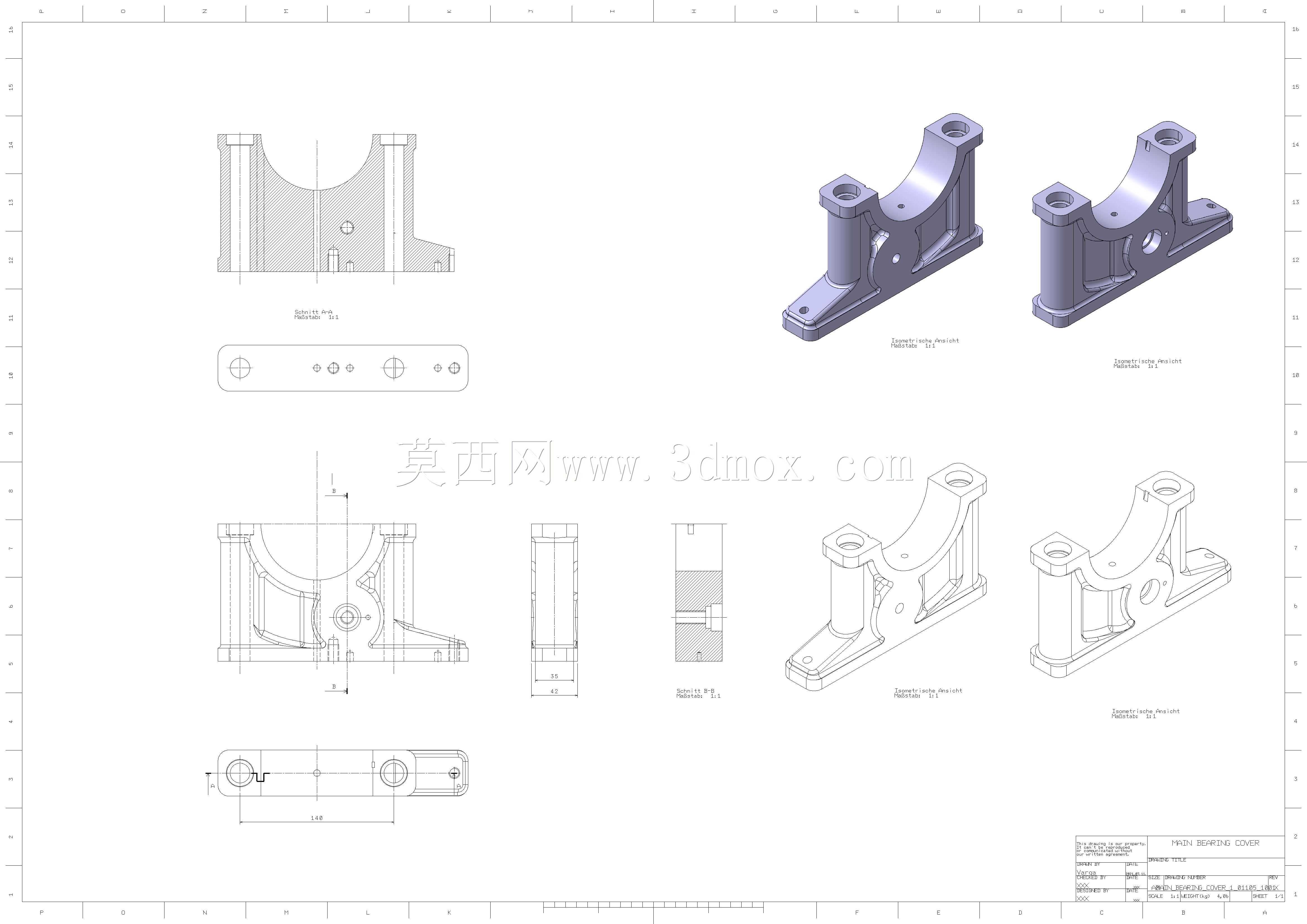

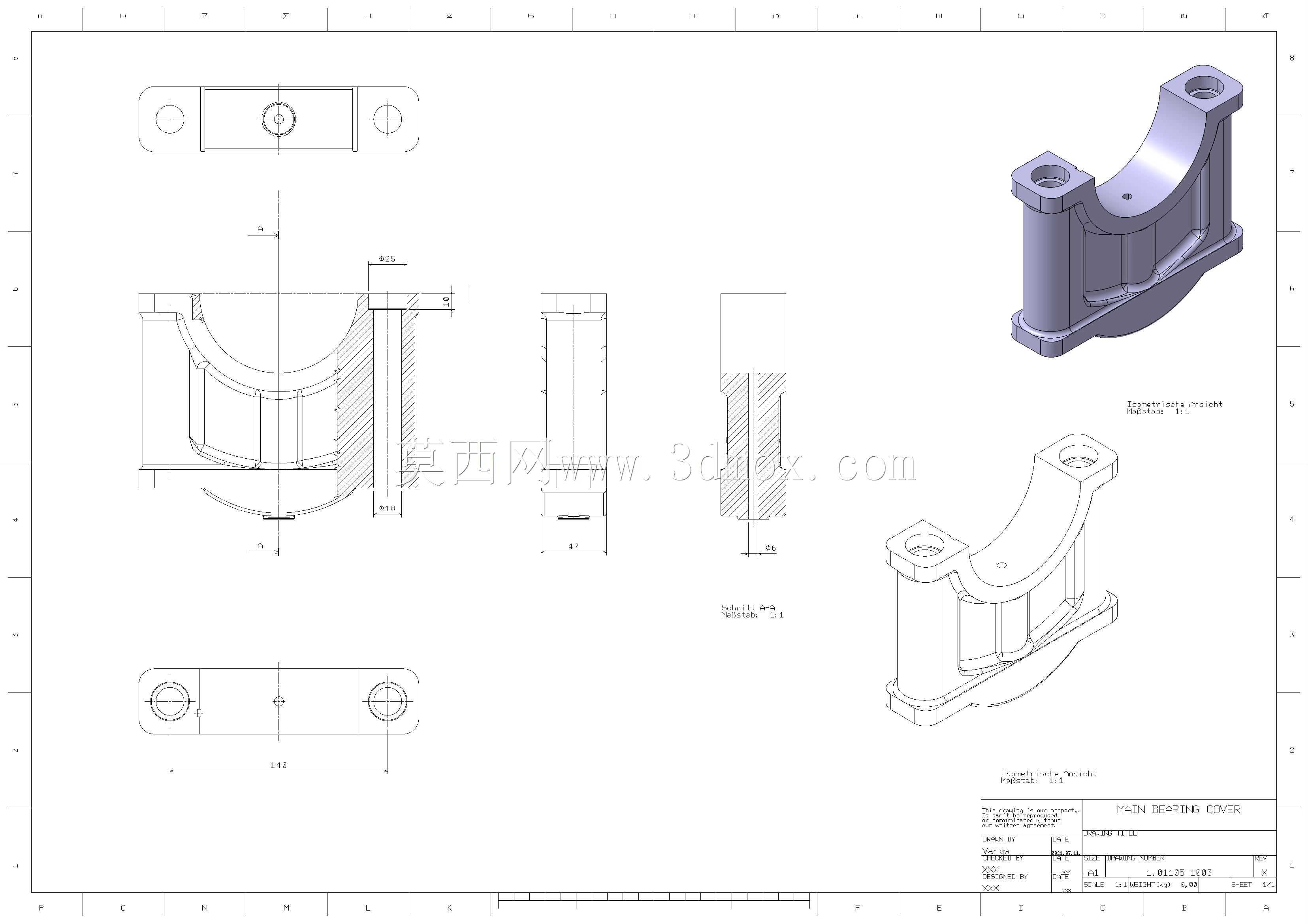

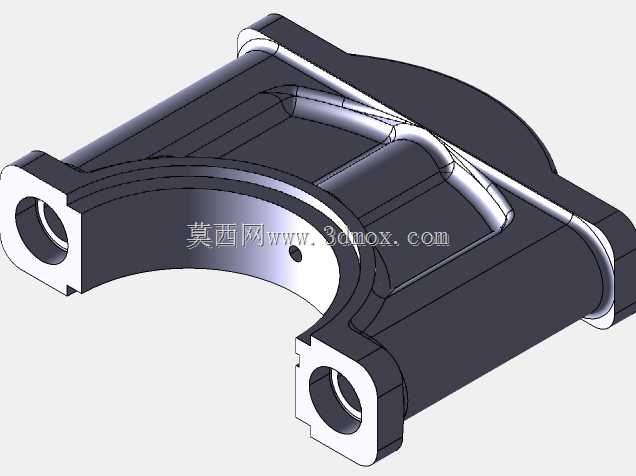

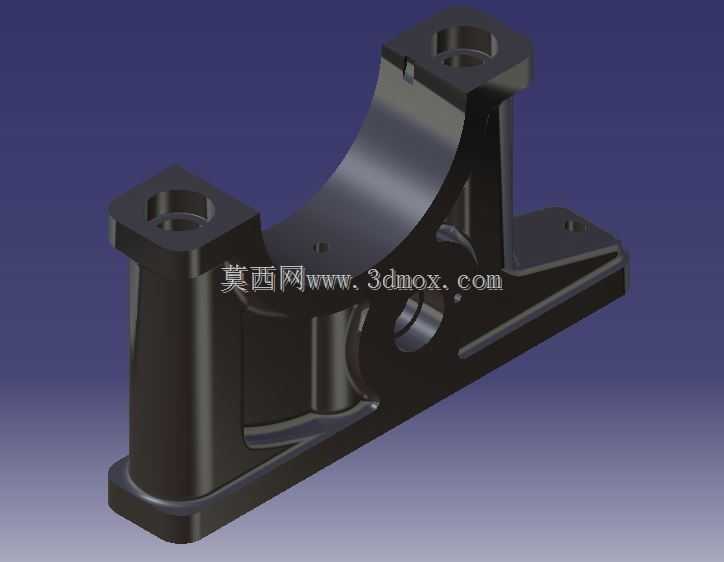

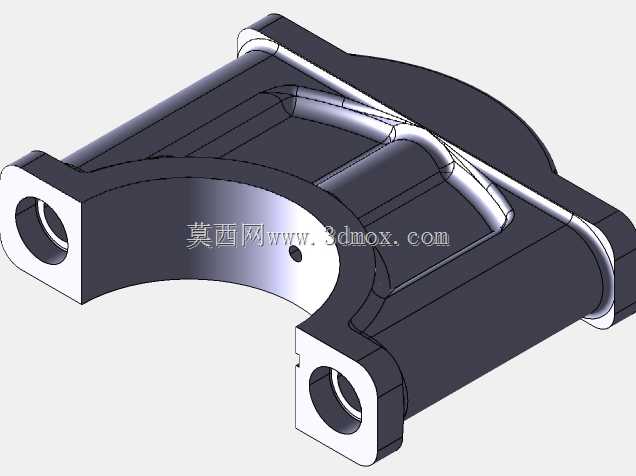

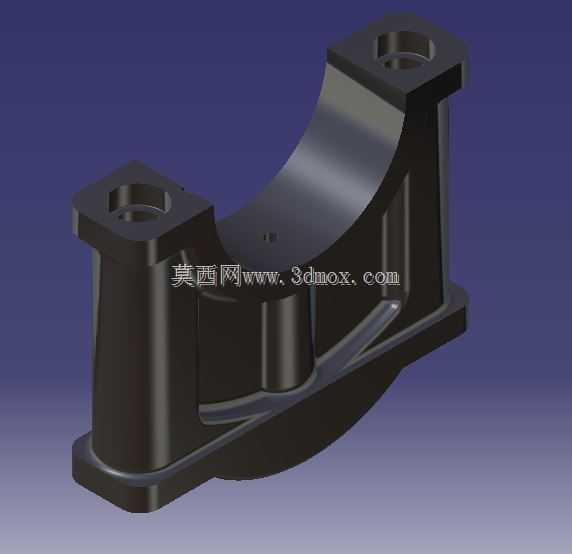

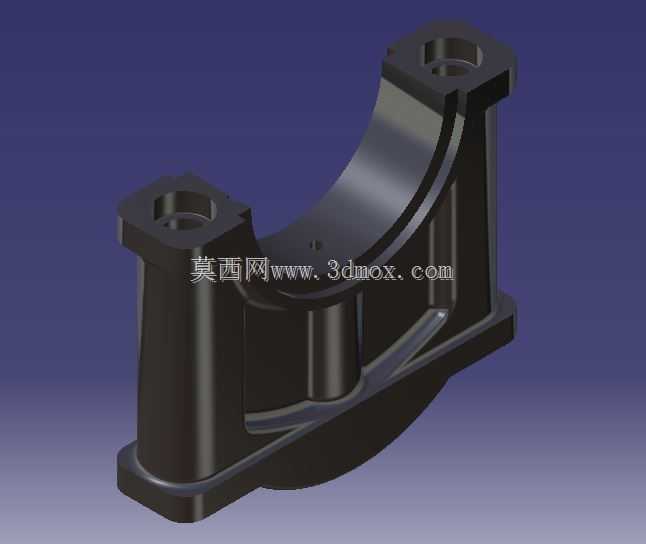

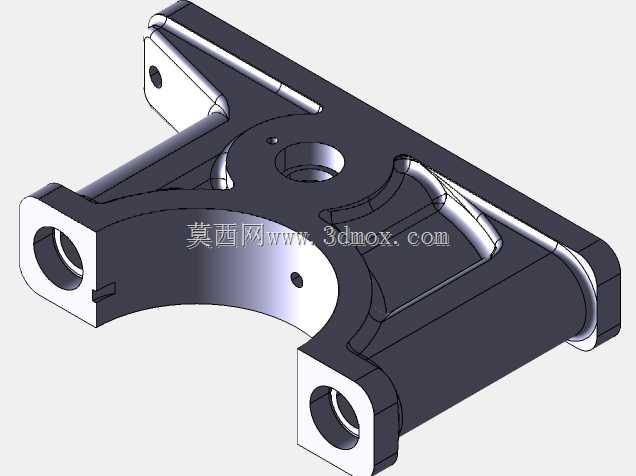

这款轴承盖主要应用于卧式镗铣床、数控加工中心等金属切削设备的主轴箱端部，承担主轴轴承外圈轴向定位、密封防护以及承载端侧支撑载荷的核心作用，在主轴高速运转工况下，可有效阻隔切削液、金属切屑进入轴承滚道，同时抵消主轴传动过程中产生的轴向窜动分力，保障主轴回转精度的长期稳定性。从结构设计来看，整体采用下托式半包覆支撑构型，底部设置一体化延伸安装底板，两个带沉孔的安装支脚对称分布在轴承容纳腔两侧，沉孔深度适配内六角圆柱头螺钉的头部尺寸，安装后螺钉端面不突出支脚表面，避免与周边主轴箱护板、传动轮系产生运动干涉。中部的弧形承托面与主轴轴承外圈的圆柱面完全贴合，贴合面的圆弧公差控制在IT7级，保证轴承外圈装入后无偏载应力，不会出现局部应力集中导致的轴承外圈蠕变问题。承托面侧方设置的加强筋从安装底板一直延伸到支脚顶部，筋板厚度根据有限元受力分析结果做了渐变处理，靠近轴承承载区的筋板厚度更大，向底板边缘逐步收窄，既保证了支撑刚度，又尽可能控制了零件整体重量，降低主轴箱端部的额外负载。安装边界方面，两个安装支脚的孔位中心距与主轴箱端部的预装螺纹孔位完全匹配，底板底面的平面度要求控制在0.02mm以内，安装时无需额外调整垫片即可实现与箱体结合面的完全贴合，避免结合面出现缝隙导致的密封失效。弧形承托腔的内径尺寸适配对应型号主轴轴承的外圈外径，端部的止口台阶高度与轴承外圈的定位槽深度匹配，装配时轴承外圈可直接抵靠在止口端面上，无需额外调整轴向间隙，大幅提升主轴装配的作业效率。在实际设备运行场景中，该轴承盖除了基础的定位防护功能，侧方预留的小孔可接入润滑油路，为轴承外圈提供持续的微量润滑，降低轴承运转过程中的温升，同时底部的延伸结构可承接主轴密封件渗漏的少量润滑油，通过预设的回油孔导回主轴箱油池，避免油污滴落污染加工工件或机床工作台。设计过程中充分考虑了铸件的工艺性，所有转角处都设置了铸造圆角，避免铸件冷却过程中出现应力开裂，安装面与轴承贴合面预留了合理的机加工余量，无需复杂的多工序装夹即可完成全部机加工工序，适合批量铸造生产。
