液压柱塞泵用柱塞元件结构设计

　　柱塞作为容积式泵的核心做功零件，在轴向柱塞泵、径向柱塞泵这类高压液压动力单元中承担着将旋转机械能转化为液压能的关键作用，常见于工程机械液压系统、工业液压站、重型设备伺服动力回路等高压工况场景，工作压力覆盖16MPa到40MPa区间，部分超高压工况下甚至能承受60MPa以上的瞬时压力载荷，其结构设计合理性直接决定整泵的容积效率、运行寿命与压力稳定性。

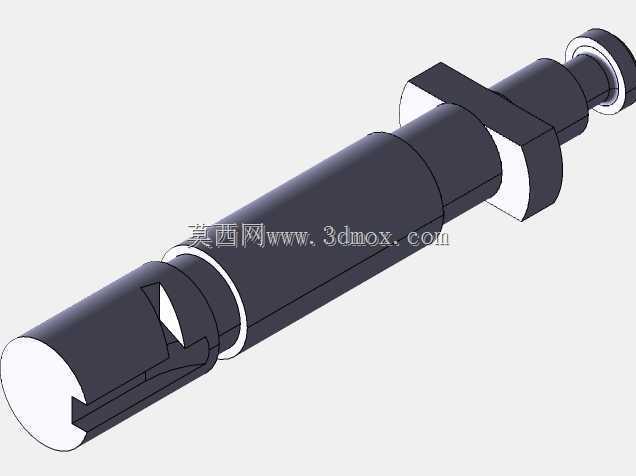

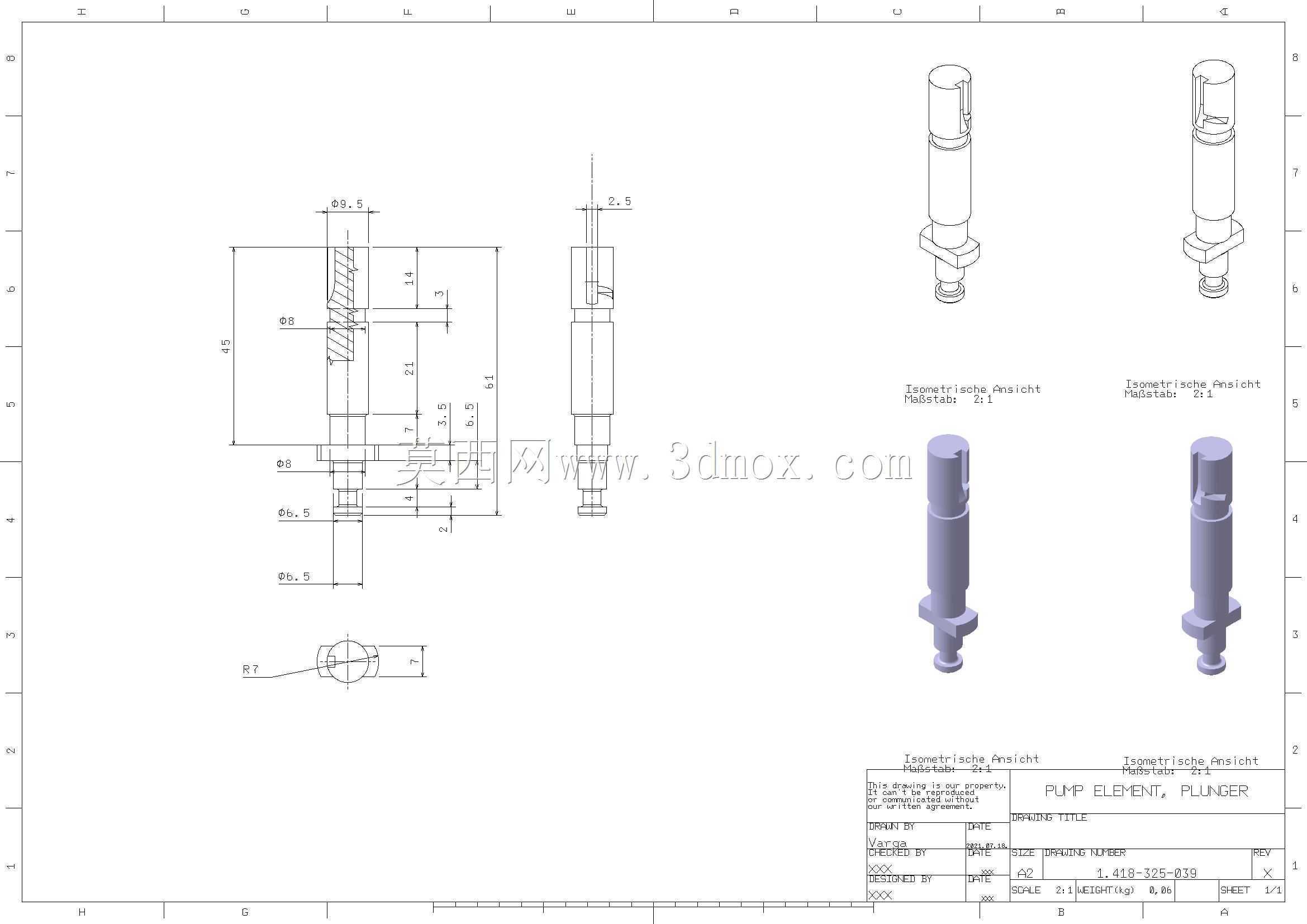

　　从结构设计逻辑来看，该柱塞采用一体式阶梯轴结构，顶端的小直径凸台是与滑靴配合的卡接定位结构，设计时需要严格控制凸台的轴向高度与径向公差，保证滑靴在斜盘驱动下做往复运动时不会出现松脱或卡滞，凸台根部做了R0.3的圆角过渡，避免高频往复运动下的应力集中，这一细节在高压交变载荷工况下尤为重要，很多早期柱塞失效案例都是因为根部直角过渡导致的疲劳断裂。柱塞中段的环形凸缘是回程盘的贴合定位面，凸缘的上下端面平行度需要控制在0.01mm以内，表面粗糙度达到Ra0.8，保证回程盘带动柱塞回程时受力均匀，不会出现偏磨导致的柱塞倾斜。柱塞主体的圆柱工作面是与缸体柱塞孔配合的核心密封面，直径公差严格控制在h6等级，圆柱度不超过0.005mm，表面采用淬火处理后硬度达到HRC58-62，配合缸体孔的珩磨表面，能在往复运动时形成稳定的油膜密封，减少内泄漏，这也是高压泵容积效率能达到95%以上的核心保障。柱塞底端的开槽结构是为了适配变量机构的拨叉连接，或者部分定量泵中的定心结构，槽的宽度公差控制在H7，槽侧面对柱塞轴线的对称度不超过0.02mm，保证拨叉驱动时不会出现侧向分力，避免柱塞受到额外的弯矩导致偏磨。

　　在安装边界与尺寸适配层面，该柱塞的总长度需要匹配对应缸体的柱塞孔深度、斜盘最大倾角对应的行程余量，设计时需要预留1.5-2mm的轴向窜动间隙，避免柱塞在最大行程位置顶撞缸体底部或者滑靴脱出斜盘面。柱塞主体直径与缸体孔的配合间隙控制在0.015-0.025mm之间，间隙过大会导致内泄漏量激增，容积效率下降，间隙过小则会在油温升高、零件热膨胀时出现卡滞故障，尤其在低温启动工况下，液压油粘度升高，过小的配合间隙会导致柱塞运动阻力骤增，甚至出现启动时的零件拉伤。中段凸缘的外径需要小于回程盘的安装孔内径，预留0.5-1mm的径向间隙，补偿缸体与主轴的同轴度误差，避免运动干涉。顶端凸台的直径需要与滑靴的内孔卡接尺寸匹配，保证滑靴可以灵活转动但不会轴向脱出，滑靴与斜盘之间的油膜压力平衡也依赖柱塞中心的通油孔——该柱塞中心设计有直径2mm的轴向通油孔，将柱塞腔的高压油引入滑靴底部的静压支撑腔，平衡斜盘对滑靴的反作用力，大幅降低滑靴与斜盘之间的接触磨损，这也是高压柱塞泵能长期高速运行的关键设计。

　　从实际应用的工况适配角度，这类柱塞通常采用轴承钢或者氮化钢制造，表面经过氮化或者高频淬火处理，具备优异的耐磨性与抗疲劳强度，在液压油清洁度满足NAS8级以上的工况下，正常使用寿命可以达到8000小时以上。设计过程中需要重点考虑往复运动的惯性力平衡，尤其是在转速超过1500r/min的高速泵中，柱塞的重量需要严格控制，必要时会采用空心结构降低往复运动质量，减少斜盘与主轴轴承的载荷，不过该款柱塞属于中小排量泵用元件，采用实心结构即可满足强度与惯性力要求，加工工艺性也更好。另外，柱塞的各个过渡圆角、表面粗糙度都有严格要求，任何加工刀痕或者锐角都会在高压交变载荷下成为疲劳裂纹的起点，最终导致柱塞断裂或者密封面失效，在建模过程中需要严格还原这些工艺细节，避免后续做有限元分析或者运动仿真时出现结果偏差，也能为后续的加工工艺编制提供准确的三维数模依据。
