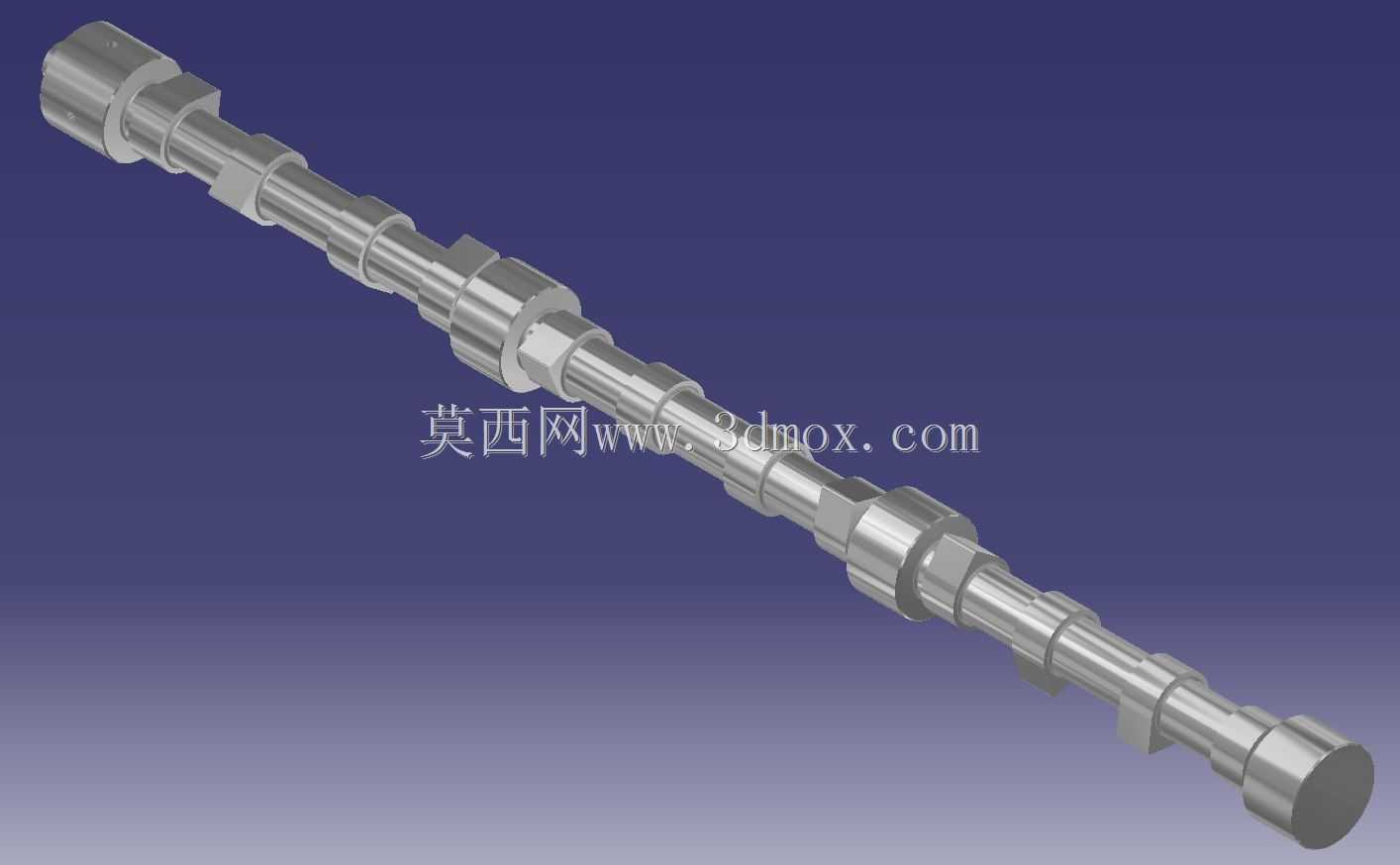

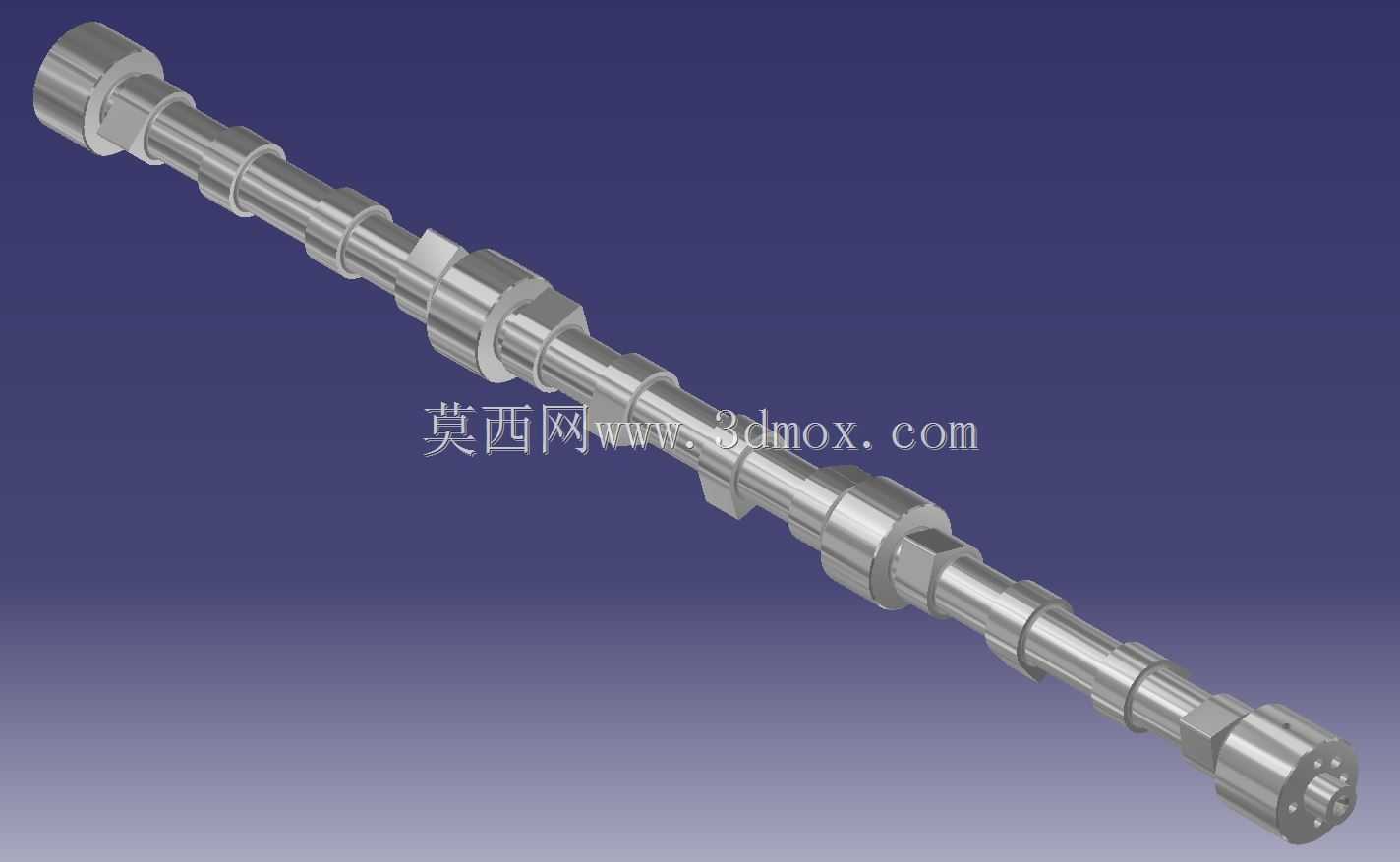

拉巴曼D2356机型配套凸轮轴结构设计

　　在往复式内燃动力设备的配气机构中，凸轮轴是决定进排气时序精准度的核心传动部件，本次呈现的这款适配拉巴曼D2356机型的凸轮轴，从结构设计到安装边界的匹配，都完全对应量产机型的实际装配需求。从实际应用场景来看，这类凸轮轴主要配套六缸排量的柴油动力单元，广泛搭载在中型工程作业机械、长途货运车辆以及固定式柴油发电机组上，作业工况往往伴随持续高负荷运转、环境温差跨度大、润滑条件波动等情况，因此对零件的结构刚性、型线精度、安装同轴度都有极高要求。

　　从产品功能特性来看，整根轴上沿轴向依次排布多组进排气凸轮型面，每一组凸轮的轮廓升程、相位角都严格对应对应气缸的进排气门开启关闭时序，轴身的多段轴颈直接与缸盖的凸轮轴轴承孔配合，承担整根轴的径向支撑，轴端预留的传动连接结构可与正时齿轮、正时链轮或者正时皮带轮对接，接收曲轴传递过来的动力，按照固定传动比驱动整根轴转动，精准推动挺柱、推杆、摇臂组件完成气门的往复启闭动作。和普通单缸机凸轮轴不同，这款多缸机凸轮轴的凸轮排布沿轴向有严格的角度相位差，每相邻两个气缸对应的凸轮相位差完全匹配发动机的点火顺序，避免出现进排气干涉、气门叠开角度异常的问题，保证各气缸的充气效率一致，让动力输出更平顺。

　　在设计思路上，这款凸轮轴采用整体式实心轴结构，相比分体装配式凸轮轴，整体式结构的抗扭刚性更强，能承受高转速下的周期性冲击载荷，不会出现凸轮片松脱移位的故障。轴颈的直径设计从轴端到尾端遵循阶梯递减的逻辑，既方便装配时从缸盖一端整体穿入安装，也能保证整根轴的各段支撑刚度均匀，避免长轴在高速转动时出现挠曲变形。凸轮型面的设计采用了复合缓冲段轮廓，在气门开启和关闭的过渡段设置了平缓的升程变化率，减少气门落座时的冲击噪音，同时降低挺柱与凸轮接触面的接触应力，延长摩擦副的使用寿命。轴身上的润滑油道开孔位置精准对应各轴颈和凸轮型面的润滑需求，压力润滑油从缸盖油道进入轴颈间隙后，可通过轴身内部的油孔输送到每一个凸轮摩擦面，保证运转过程中摩擦副始终处于有效润滑状态，避免出现干磨拉伤的问题。

　　从外形尺寸与安装边界来看，整根轴的总长完全匹配D2356机型缸盖的凸轮轴腔室轴向长度，两端的轴颈同轴度公差控制在0.02mm以内，保证装配后整根轴的转动阻力处于合理区间，不会出现卡滞问题。各凸轮的轴向位置与缸盖上的气门中心一一对应，安装后凸轮型面的中心线与气门挺柱的中心线偏移量控制在设计允许范围内，让挺柱在工作过程中能产生缓慢的自转，均匀磨损挺柱底面，避免局部偏磨出现凹坑。轴端的连接结构采用标准的平键传动形式，键槽的尺寸和位置完全匹配原厂正时齿轮的安装要求，不需要额外修改即可完成装配，轴端预留的锁紧螺纹孔可用于固定正时齿轮，防止高速运转时齿轮出现轴向窜动。轴尾的定位结构可适配凸轮轴位置传感器的信号触发需求，保证电控系统能精准识别凸轮轴的实时相位，实现精准的喷油和点火控制。

　　在实际装配验证环节，这款凸轮轴的各段轴颈尺寸与缸盖轴承孔的配合间隙严格控制在0.03-0.07mm之间，间隙过小会导致润滑油膜难以形成，运转时出现过热抱轴的问题，间隙过大则会导致轴的转动振动过大，影响配气相位的精准度。凸轮型面的表面粗糙度达到Ra0.8以下，经过淬火处理后表面硬度达到HRC55-62，能承受长期的往复摩擦载荷，不会出现早期磨损导致的升程损失，避免出现动力下降、油耗升高、排气超标等问题。轴身的所有过渡圆角都经过优化设计，避免应力集中，在长期承受交变扭矩载荷的情况下不会出现轴身断裂的故障。
