六孔环形挠性联接传动结构

　　在各类需要补偿轴系偏移、缓冲传动冲击的动力传输场景中，这类六孔环形挠性联接结构是轴系对接环节的常用部件，尤其适配交流稳压设备、小型传动机组、精密输送机构这类对传动平稳性有一定要求的设备端，用来衔接动力输出端与负载输入端，抵消安装过程中产生的同轴度误差，同时吸收传动过程中产生的小幅振动，避免刚性联接带来的轴系憋劲、轴承额外磨损问题。从实际使用场景来看，这类挠性联接件不需要额外的润滑维护，安装时不需要复杂的对中工装，只要将两端轴系的联接法兰分别与该部件的六个安装孔对位，穿入紧固螺栓即可完成装配，对于现场安装空间局促、后期维护频次低的设备点位适配性很强。

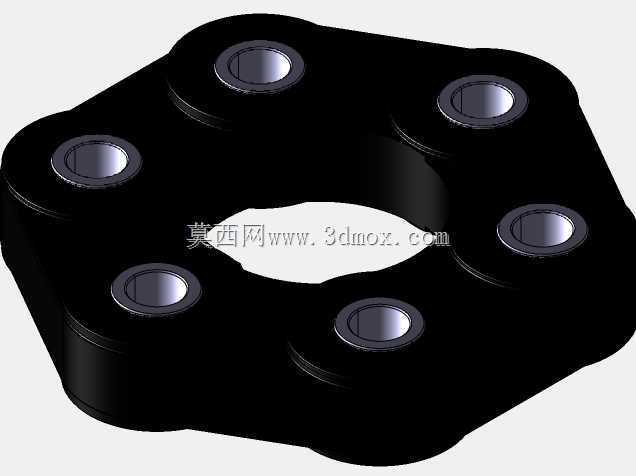

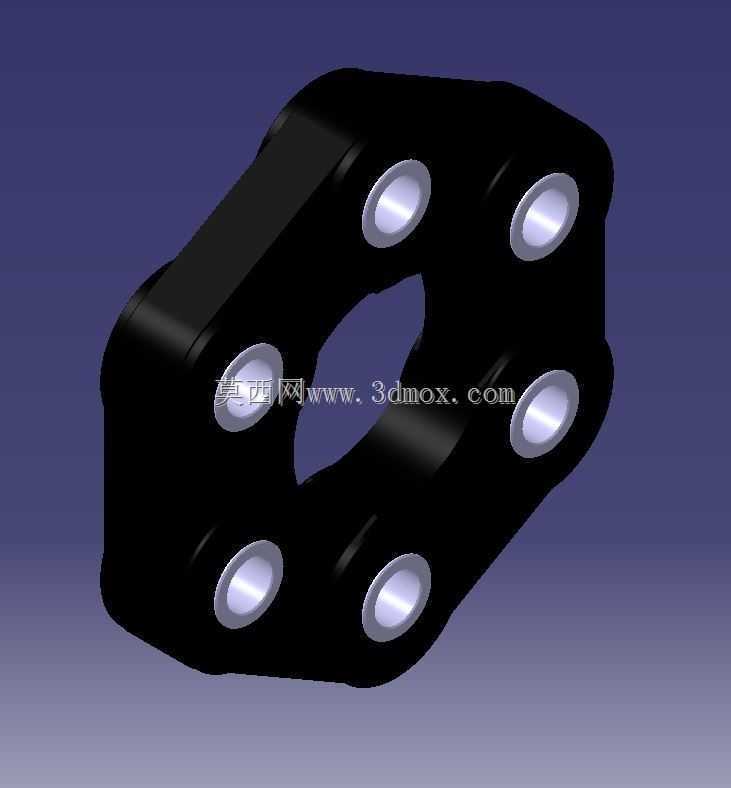

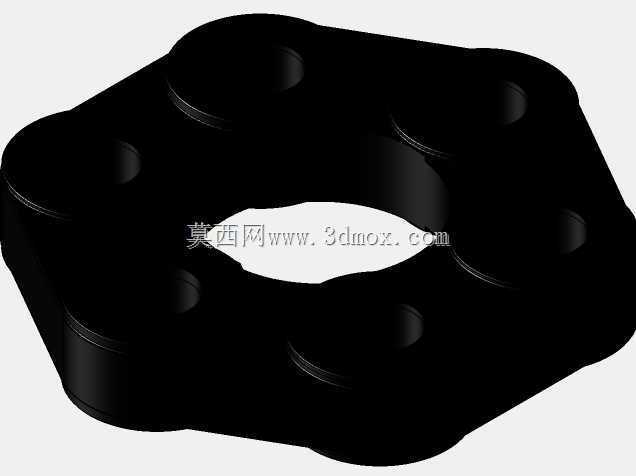

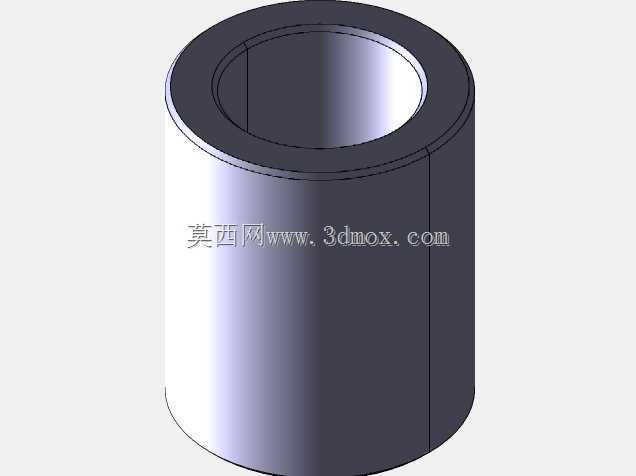

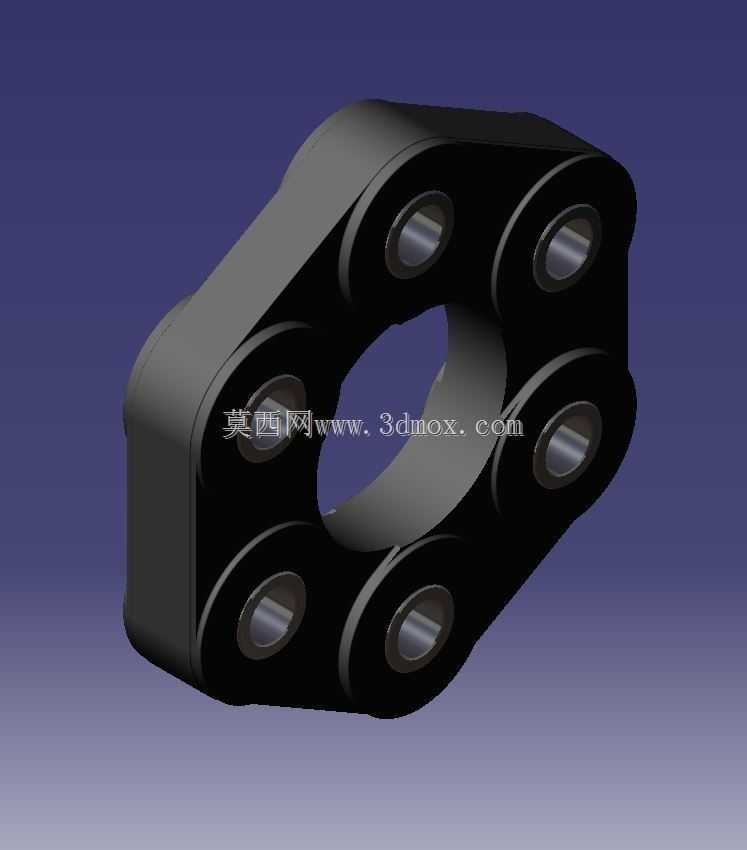

　　设计层面上，该结构采用闭环环形的整体式构型，六个带金属衬套的安装孔沿环形本体周向均匀分布，每侧三个孔对应一端的联接法兰，孔位内嵌的金属衬套直接承受螺栓的压紧力与传动剪切力，避免非金属挠性本体被螺栓压溃或者长期受剪切出现撕裂。本体采用高弹性耐疲劳的非金属材质模压成型，环形的中空结构既留出了轴端的避让空间，也让本体具备足够的形变余量，可以补偿两端轴系之间0.5-2度的角向偏移、1-3mm的径向偏移以及少量的轴向窜动，不会因为轴系的微量不对中产生额外的传动阻力。区别于传统的凸缘刚性联轴器，这种挠性结构没有金属之间的硬接触，传动过程中可以吸收电机启动瞬间的冲击扭矩，也能阻隔负载端的振动向动力端传递，降低整个传动链的振动噪音。

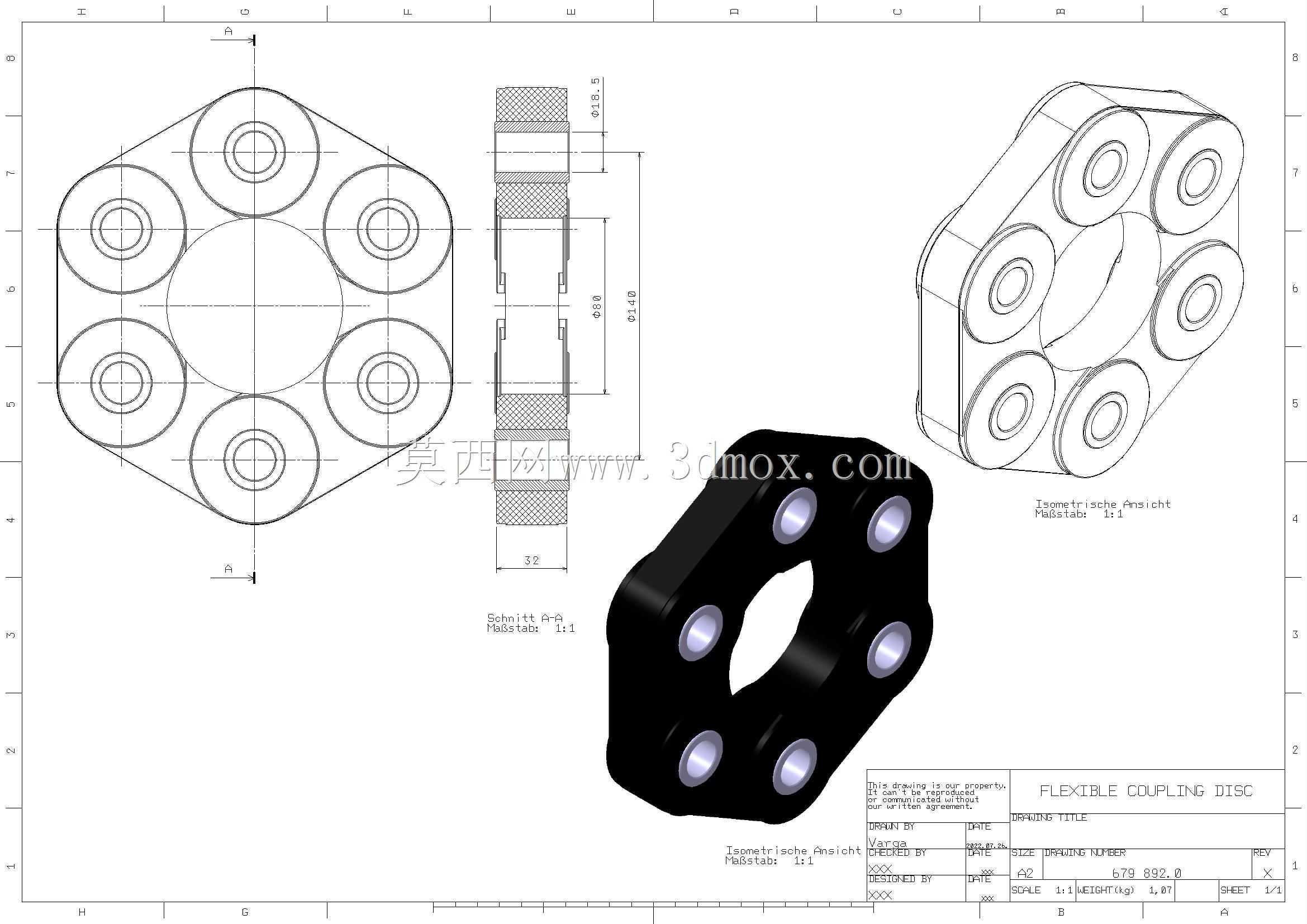

　　从安装边界来看，该联接件的整体外轮廓为切边方形结构，最大外圆尺寸适配常规的小功率传动法兰规格，六个安装孔的孔位公差控制在±0.1mm以内，保证安装时螺栓可以顺利穿入，不需要额外铰孔修正；中空内孔的直径大于常规适配轴径的轴端直径，避免轴端与联接件本体发生摩擦干涉。安装时需要注意，六个紧固螺栓需要采用对角分次拧紧的方式，保证每个螺栓的压紧力均匀，避免单侧压紧力过大导致本体出现偏斜，影响挠性补偿效果；同时螺栓的拧紧力矩需要匹配衬套的承压能力，不能过度拧紧导致衬套脱出或者本体出现压痕变形。

　　在实际选型过程中，这类挠性联接件的额定传递扭矩需要匹配动力端的最大输出扭矩，预留1.5-2倍的安全系数，避免过载时本体出现撕裂失效；同时要根据实际工作环境的温度范围选择适配的本体材质，长期在高温环境下工作需要选用耐温等级更高的材质，避免材质老化过快缩短使用寿命。日常巡检过程中，只需要观察本体表面是否出现裂纹、螺栓是否有松动即可，不需要拆解维护，相比齿式联轴器、膜片联轴器，维护成本更低，对安装精度的要求也更宽松，非常适合民用机电设备、小型工业传动单元的轴系联接场景，在很多对传动精度要求不是极高、但需要平稳传动、补偿安装误差的点位，这类结构的实用性远高于同规格的刚性联接件。建模过程中，重点要保证六个安装孔的位置度精度，以及金属衬套与本体的配合公差，衬套与本体之间采用过盈配合，避免传动过程中衬套出现转动或者窜动；环形本体的过渡圆角需要做圆滑处理，避免应力集中导致长期受交变载荷时出现疲劳裂纹，所有棱边做倒钝处理，避免安装时划伤操作人员。
