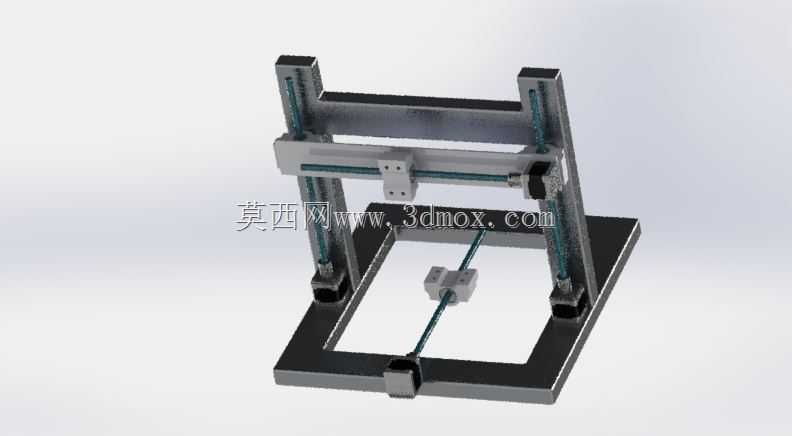

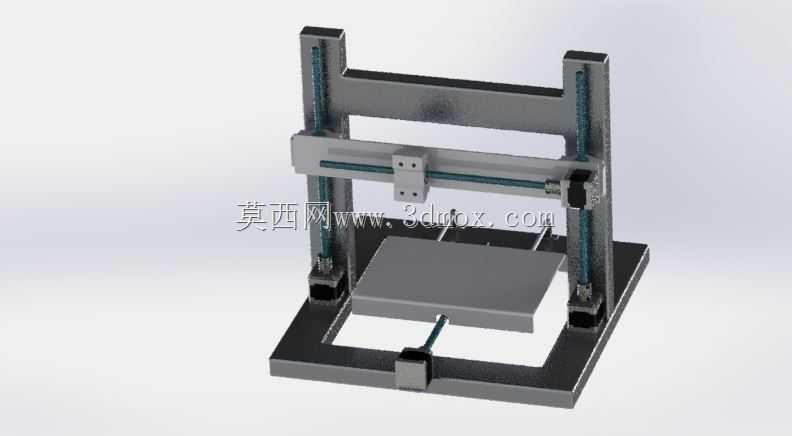

龙门式桌面级熔融沉积成型设备结构

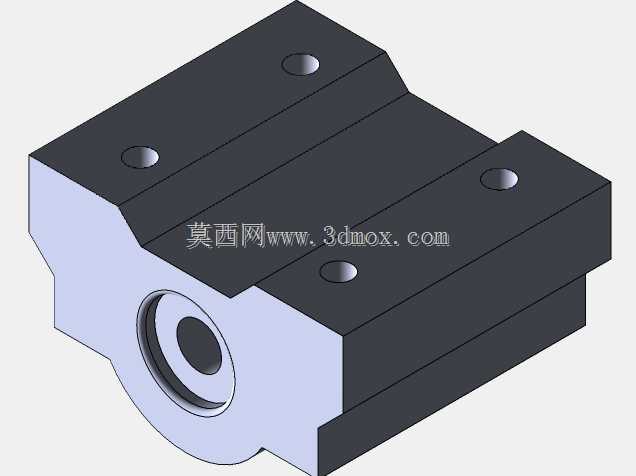

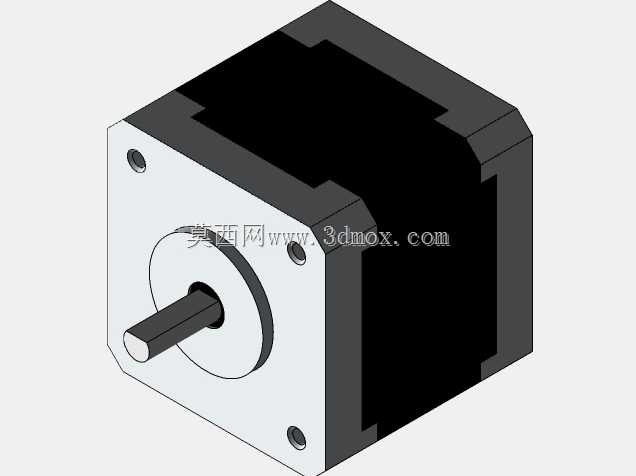

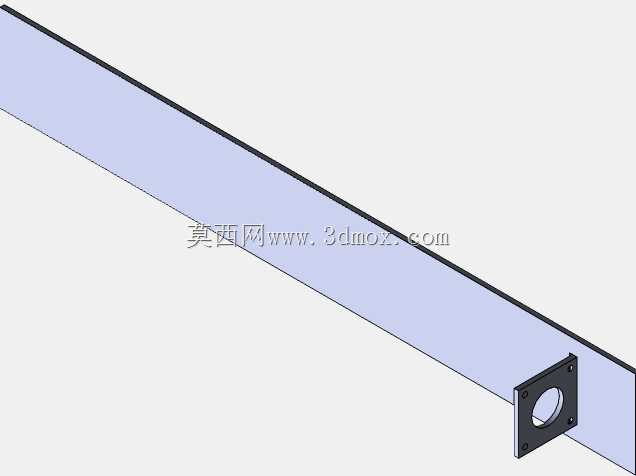

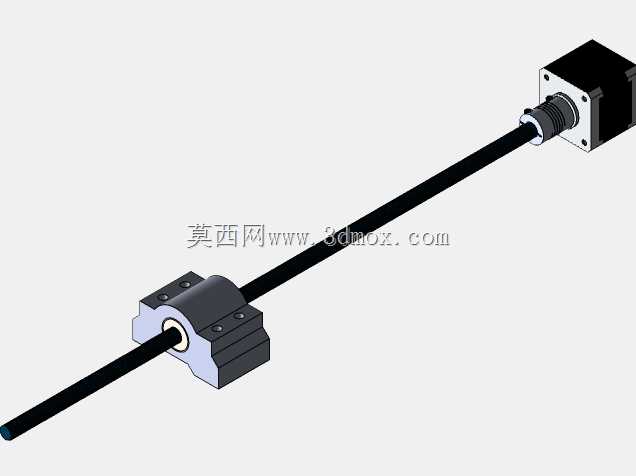

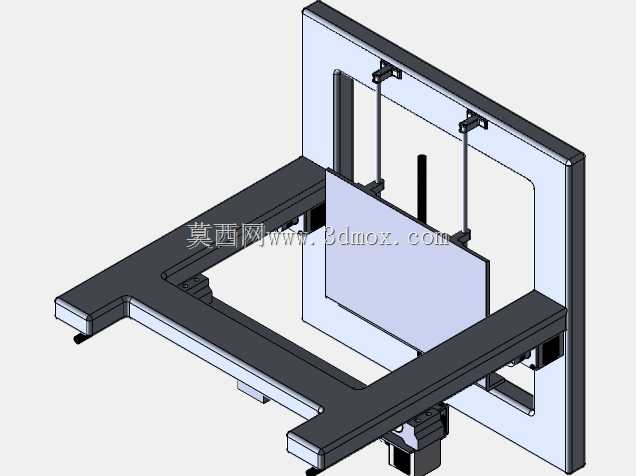

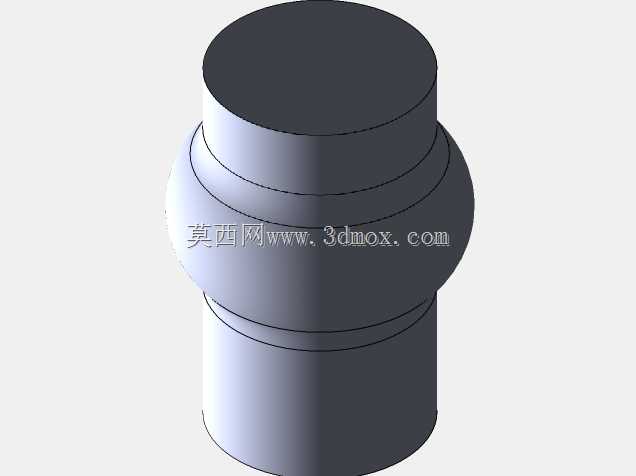

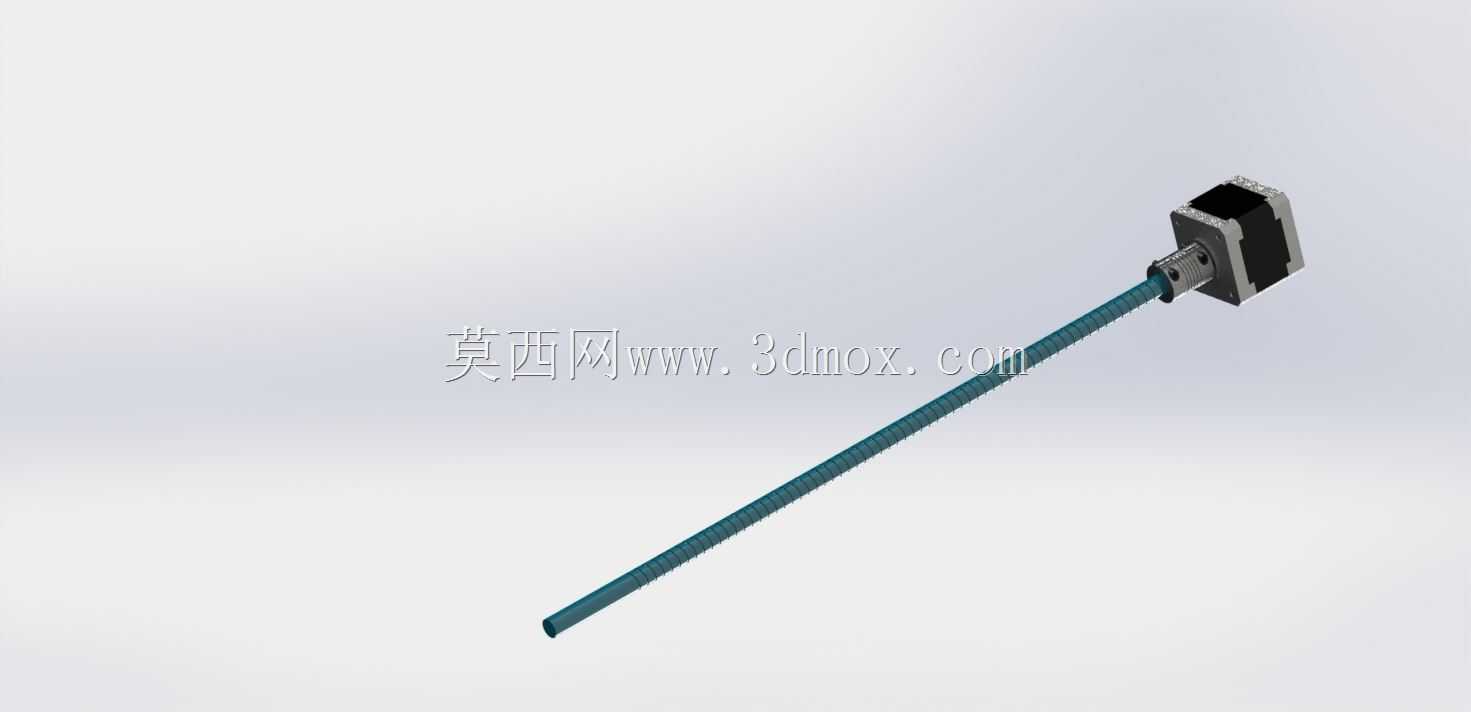

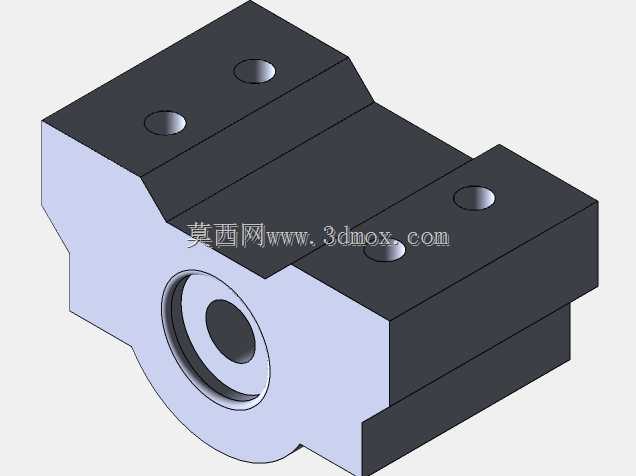

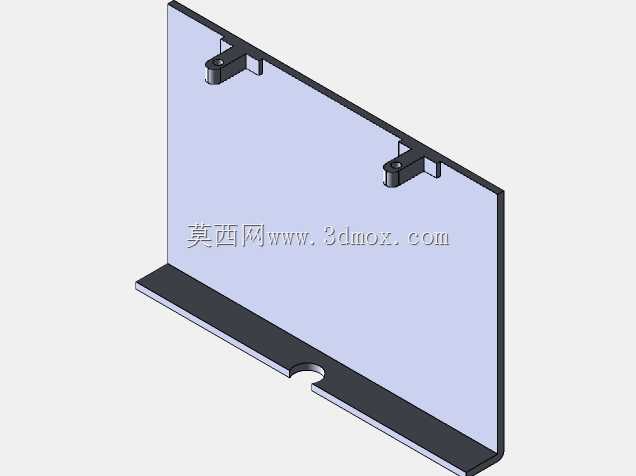

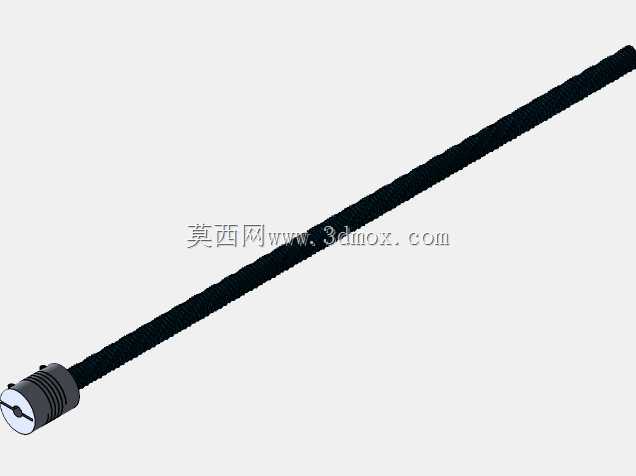

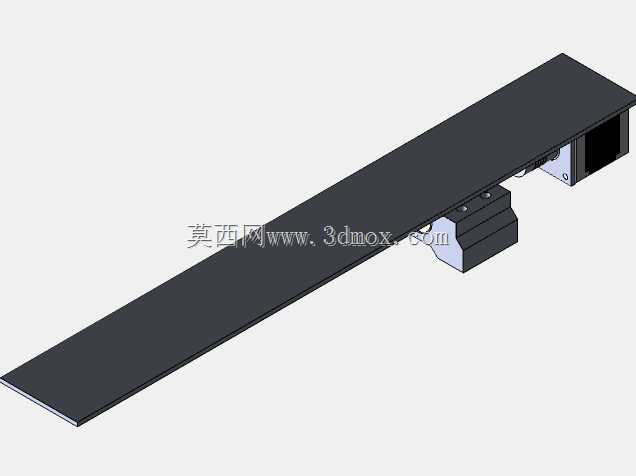

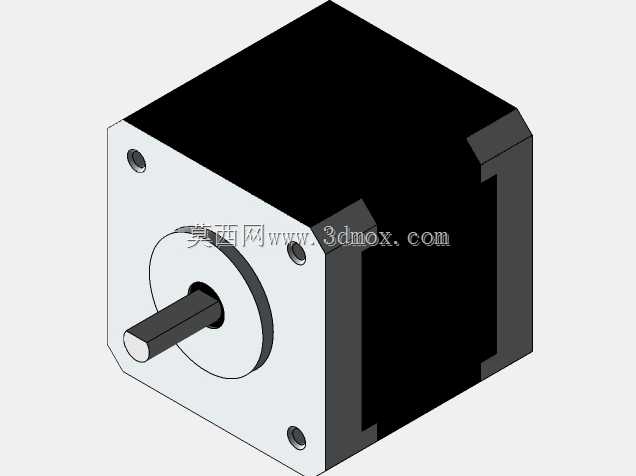

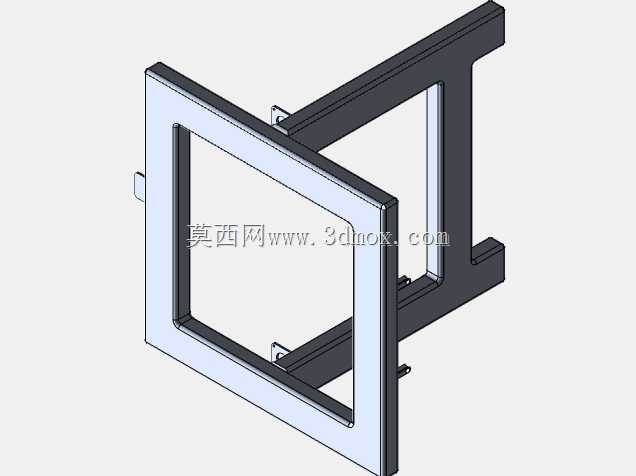

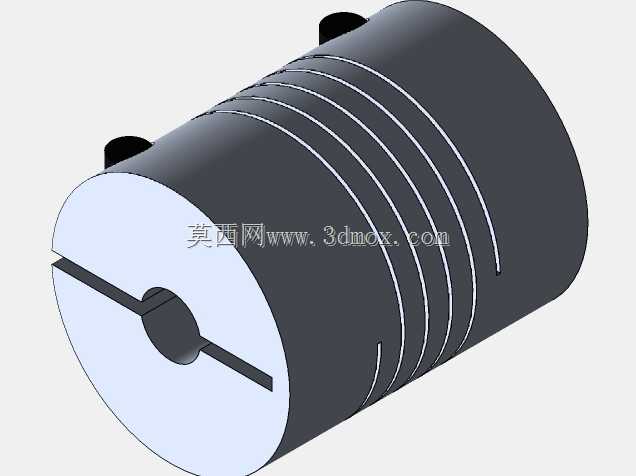

这套龙门式结构的成型设备，核心面向小尺寸定制件快速打样场景，在创客工坊、职业院校实训教室、小型产品设计工作室的日常作业中适配性极强，可完成PLA、ABS等常见热塑性耗材的逐层堆叠成型，能满足手板验证、教学演示、小批量非标零件制作的实际需求。从结构设计逻辑来看，整体采用矩形底座搭配双立柱龙门架的布局，底座作为整机安装基准，预留了成型平台的安装定位面，底部可加装减震脚垫抵消运动过程中的微幅振动，避免成型件出现层纹错位问题。双立柱垂直布置在底座后侧两端，每根立柱上都配置了线性导轨与滚珠丝杠传动副，负责带动X轴横梁完成Z向的精准升降，这种双侧驱动的Z轴结构，相比单立柱悬臂结构拥有更好的刚性，横梁运动过程中不会出现悬臂下垂的形变问题，能有效保障Z向运动的定位精度。X轴横梁横跨在两根立柱之间，同样集成了线性导轨与同步带传动组件，搭载挤出机构的运动滑台可沿横梁完成X向往复移动，而Y向运动则集成在底座的成型平台下方，通过独立的传动副带动成型平台完成前后进给，三个运动轴的传动链路相互独立，装配调试时可单独对单轴的平行度、同轴度进行校准，降低了后期维护的难度。从安装边界来看，整机底座的占地尺寸适配常规桌面的摆放空间，不需要额外定制专用安装台架，设备后侧预留了走线槽空间，可将各轴的电机线缆、限位开关线缆规整收纳，避免运动过程中出现线缆拖拽干涉的问题。设计过程中对各轴的运动行程做了合理匹配，X、Y、Z三个方向的成型空间可满足常规小尺寸零件的制作需求，各运动滑台的行程两端都设置了硬限位与软限位的安装位置，可避免超程运动导致的机构碰撞损坏。框架的各连接部位都采用了标准化的紧固件连接，没有采用焊接一体式结构，方便零部件的更换与后期升级，比如后期可根据需求更换更高精度的导轨副，或是加装 enclosure 罩壳实现恒温成型，适配更多特殊耗材的加工需求。
