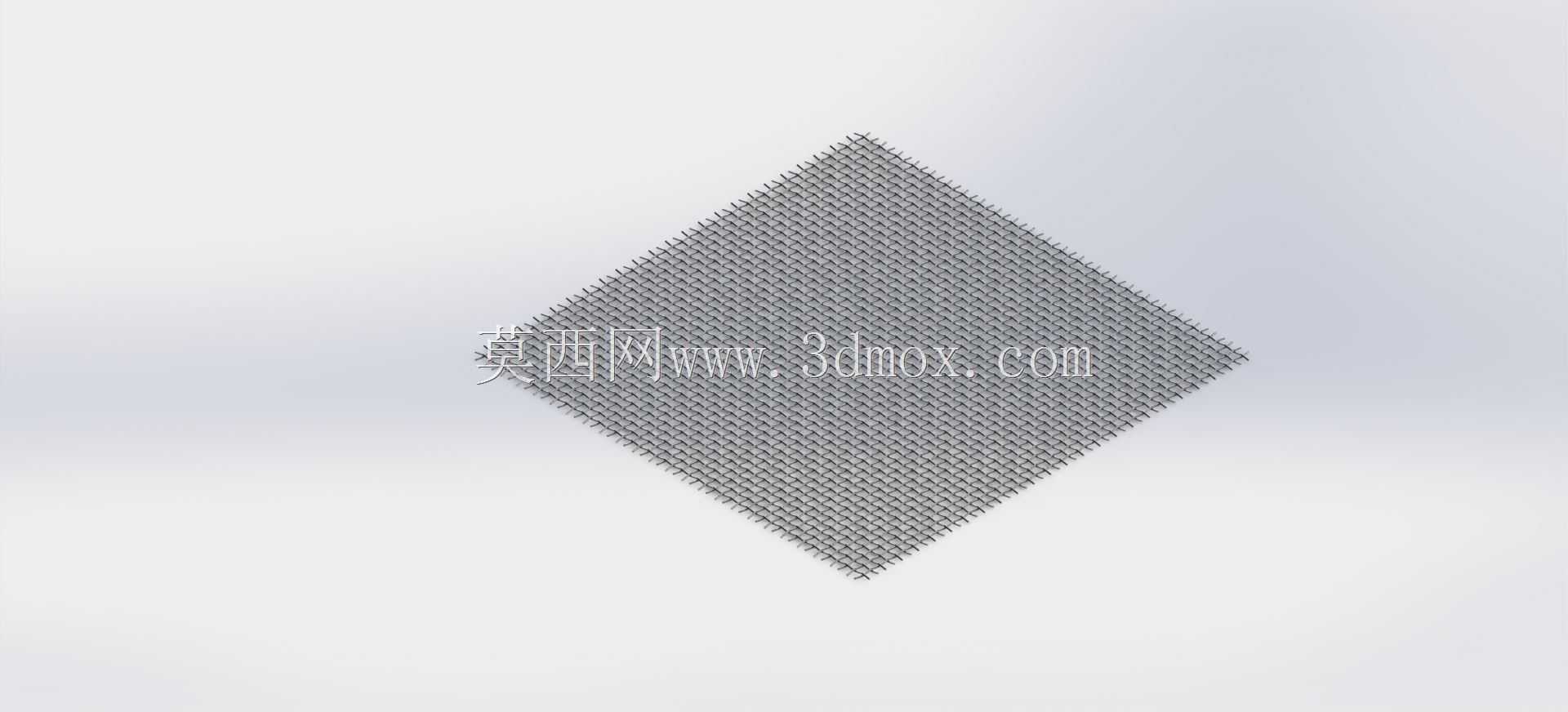

工业过滤筛分用菱形编织钢丝网结构

在散料筛分、流体过滤、设备防护这类工业场景里，钢丝网是出镜率极高的基础构件，不同编织方式、丝径、网孔规格的钢丝网，适配的工况差异极大，做结构设计时如果忽略安装边界的适配性，很容易出现安装后网面松弛、受料后局部变形、过滤精度不达标的问题。这款菱形编织结构的钢丝网，采用经纬钢丝交错压编的成型方式，每一个网孔的节点处都经过双向压合处理，不会出现使用过程中钢丝移位、网孔变形变大的情况，相比平纹编织的同丝径钢丝网，菱形排布的结构在受侧向冲击力时，应力能顺着斜向的钢丝向四周分散，不会集中在某一根经纬丝的节点处，抗冲击性能提升不少，很适合用在振动筛分设备的筛面层、物料输送线的落料防护段，或是液压系统的进油口粗滤位置。从设计角度来说，做这类钢丝网的三维建模时，不能只做单片平面网面的示意，要提前考虑实际安装时的压边余量——通常设备上固定钢丝网都是采用扁钢压条配合螺栓锁紧，网面的外轮廓尺寸要比安装框的内口尺寸大出15到20毫米的压边量，避免锁紧时网面边缘从压条下滑脱。如果是用在筛分工况，还要根据筛分物料的粒径调整网孔的对角线尺寸，菱形网的筛分有效通流面积比同孔径方孔网高12%左右，物料过网时卡孔的概率更低，针对潮湿粉料的筛分场景，这种结构的网面还能减少物料粘附在网丝交叉处的情况。要是用于设备旋转部位的安全防护，网丝的丝径要选1.2毫米以上的规格，网孔对角线尺寸控制在12毫米以内，既保证防护强度，避免人员肢体意外伸入危险区域，又不会过多遮挡观察设备运行状态的视线。建模时还原钢丝的编织起伏结构也很重要，不能用平面贴图代替实体网丝结构，不然做装配干涉检查时，会忽略网面和相邻构件的最小安全间隙——比如安装在通风散热口的钢丝网，和内部散热风扇叶片的间隙要保留至少10毫米，避免风扇运行时的振动蹭到网面产生异响。另外，这类菱形编织钢丝网的边缘如果是用于无框架的临时防护场景，设计时要在网面四周做折边处理，把外露的钢丝头包裹在折边内部，防止安装和维护过程中钢丝头划伤操作人员。在流体过滤场景使用时，要注意网面的支撑结构设计，不能让网面单独承受流体的正向压力，要在网面的背流侧增加冲孔支撑板，分散网面承受的载荷，避免压差过大时网面被冲破。
