拉巴曼恩D2356 HM6发动机飞轮结构

这款飞轮主要适配大马力柴油发动机的动力输出端，在商用车动力总成、固定式柴油发电机组、工程机械动力单元中都有广泛应用场景，作为发动机曲轴末端的核心旋转部件，它承担着多重核心功能。从实际工况来看，四冲程发动机的做功行程是间歇性输出扭矩，曲轴旋转过程中转速存在周期性波动，飞轮依靠自身较大的转动惯量，能够在做功行程储存能量，在排气、进气、压缩三个非做功行程释放能量，拉平曲轴的转速波动，让动力输出更平顺，同时降低曲轴系的扭转振动冲击，避免轴系因交变应力出现疲劳损坏。

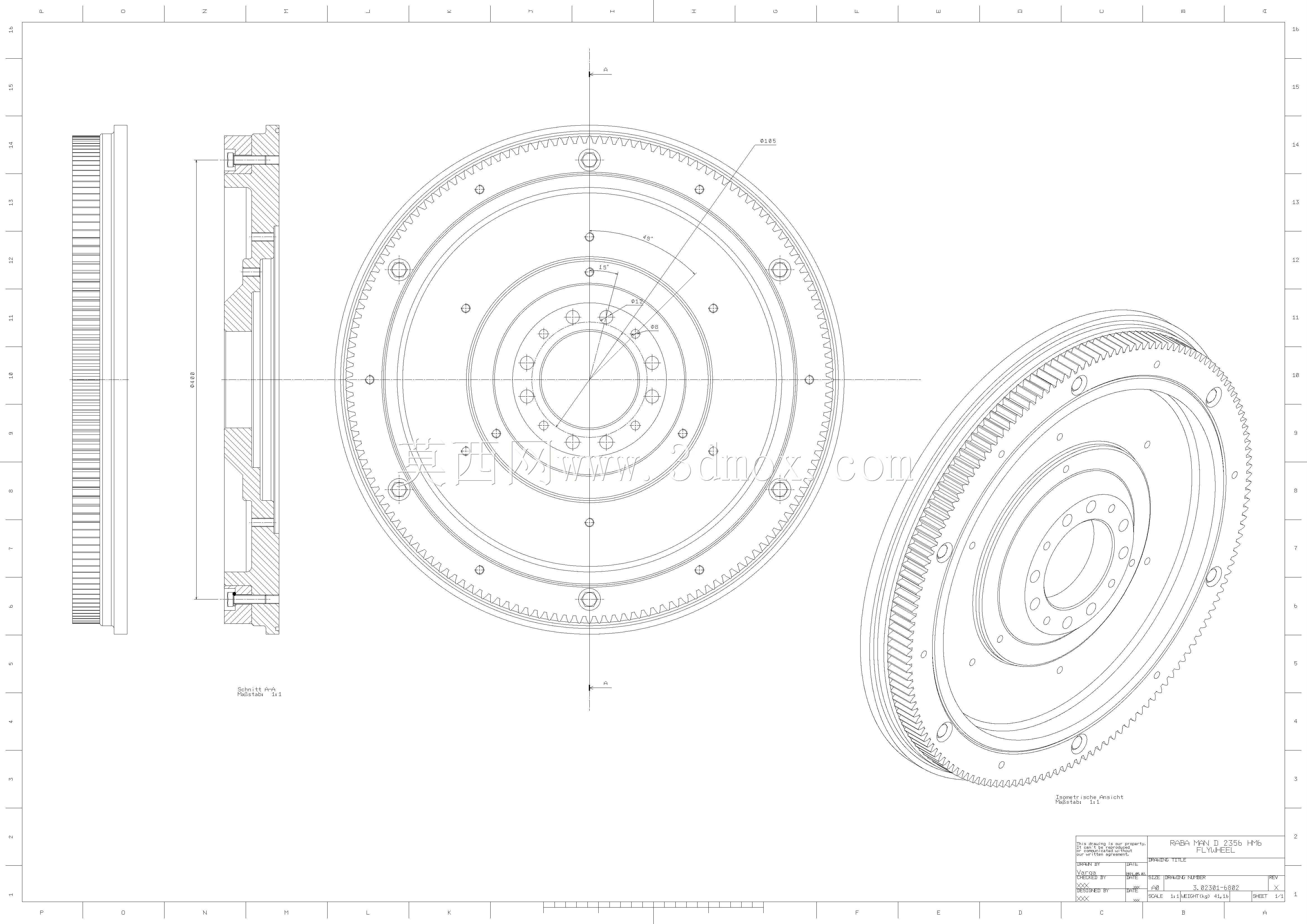

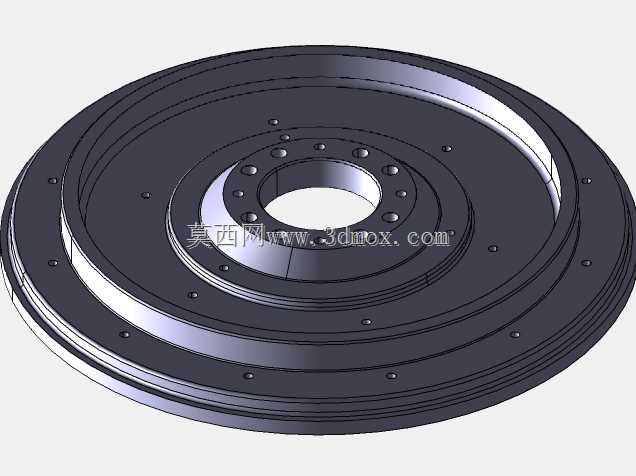

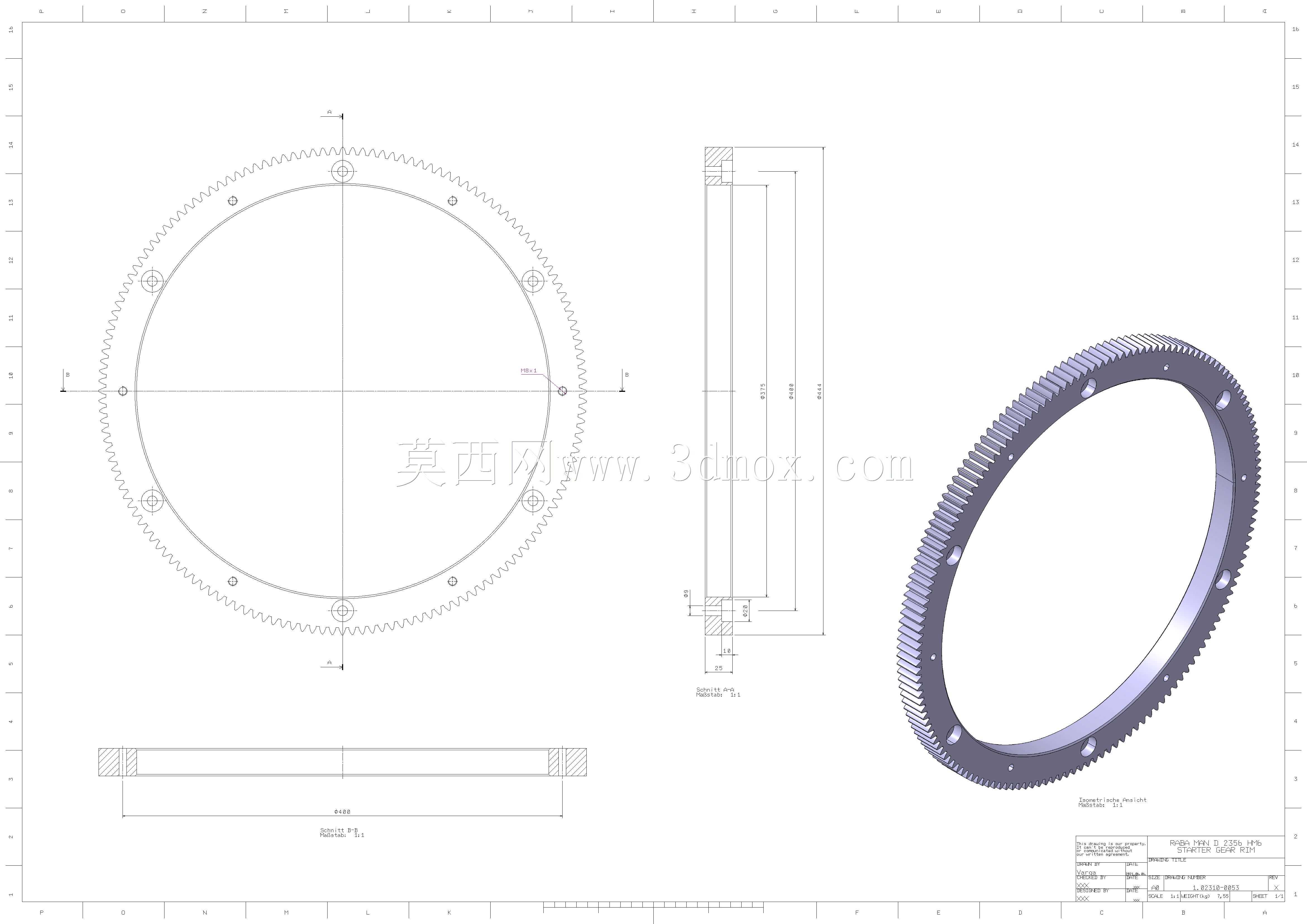

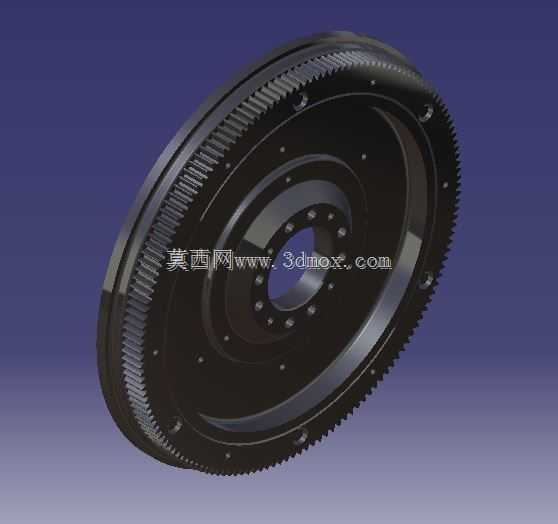

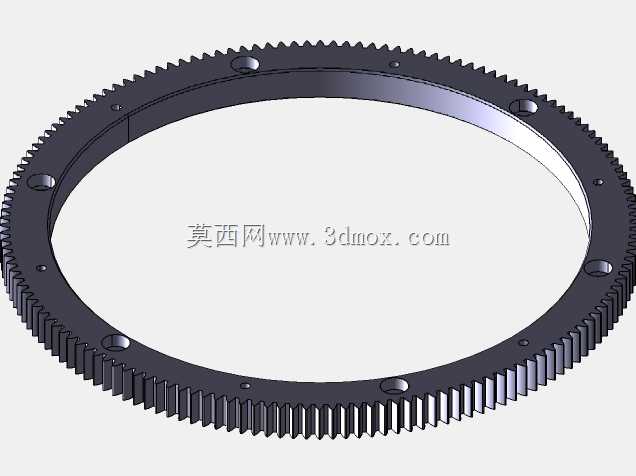

设计层面，这款飞轮采用盘式结构，外缘集成了启动齿圈，齿圈与飞轮本体采用过盈压装的工艺组合，启动电机的驱动齿轮与该齿圈啮合时，可带动曲轴完成初始转动，实现发动机的点火启动。飞轮本体的中心区域设置了与曲轴法兰匹配的安装定位止口，止口周边均匀分布螺栓过孔，安装时通过高强度螺栓与曲轴输出法兰刚性连接，保证同轴度公差控制在合理范围内，避免高速旋转时出现偏心振动。飞轮朝向离合器的一侧加工有平整的摩擦接合面，该平面的平面度、表面粗糙度都有严格的公差要求，确保离合器压盘能够平稳贴合，实现动力的接合与切断，不会出现打滑、接合抖动的问题。

从安装边界来看，飞轮的外径尺寸适配对应型号发动机的飞轮壳内腔，旋转时不会与壳体内壁、周边传感器、管路发生干涉，轴向厚度匹配离合器总成的安装行程，保证离合器分离轴承的工作行程在设计范围内。飞轮本体上还设置了信号齿或者正时标记点位，为曲轴位置传感器提供转速与相位信号，支撑发动机电控系统的喷油、点火正时控制。设计过程中需要反复校核动平衡精度，通常会在飞轮端面钻削去重孔，将动平衡剩余不平衡量控制在允许范围内，避免发动机高速运转时产生异常振动，影响整机NVH表现与部件使用寿命。同时飞轮的材质选用高强度灰铸铁或者球墨铸铁，兼顾耐磨性、减震性与结构强度，齿圈部位采用表面淬火处理，提升齿面硬度，抵抗启动过程中的齿轮冲击磨损，延长部件的更换周期。
