飞利浦200瓦LED投光灯结构设计

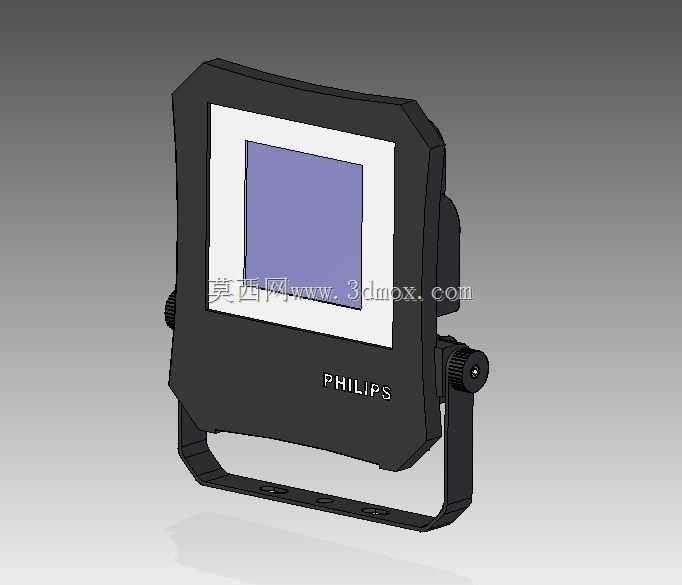

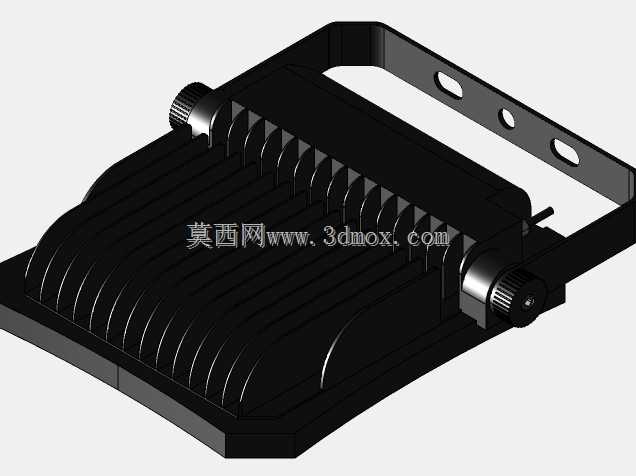

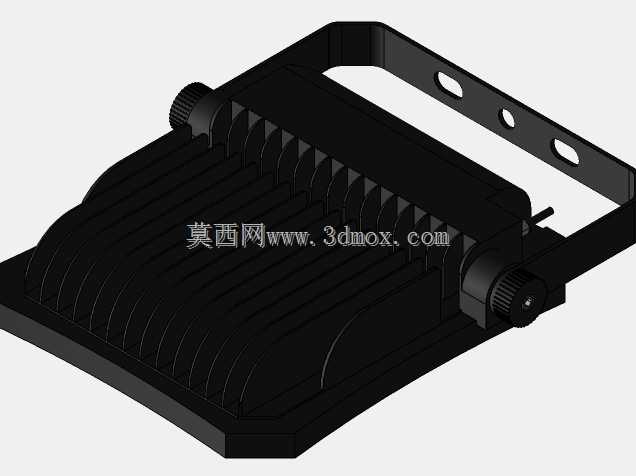

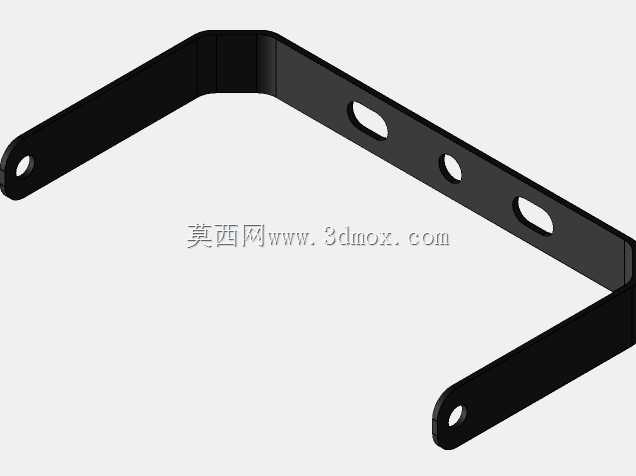

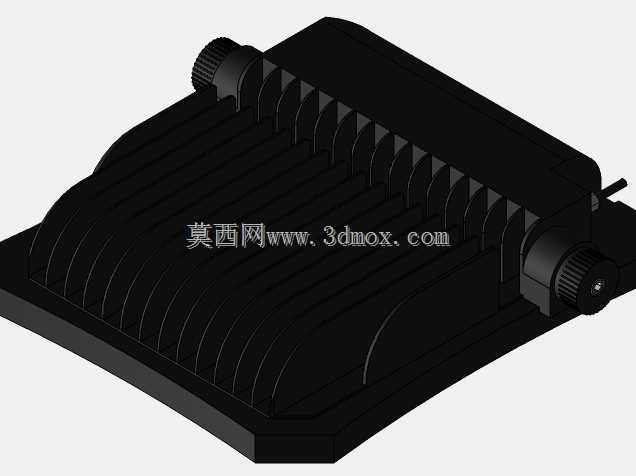

这款200W功率等级的LED投光灯，主要面向户外大面积作业照明场景，常见于厂区堆场、户外施工场地、大型场馆外围、建筑立面泛光照明等需要高亮度远距离投光的使用环境，可在120-277V的宽幅电压区间稳定工作，适配不同区域的市电供电标准，无需额外配置变压设备即可直接接入常规工业供电回路。从结构设计逻辑来看，整体采用一体化压铸成型的黑色壳体，壳体表面做了耐候喷塑处理，能够抵御户外环境下的紫外线老化、雨水侵蚀与粉尘侵入，满足户外长期使用的防护要求。发光面采用方形内嵌式设计，外围设置白色反光围边结构，可对LED光源发出的光线进行二次配光约束，减少光线侧向逸散，提升投光区域的有效照度均匀度，正面的透光面板采用高透耐冲击材质，可抵御户外常见的飞石撞击与温差形变。壳体两侧设置可调角度的锁紧支架，支架采用U型一体式弯折结构，底部预留标准安装孔位，安装时可根据实际照射需求在0-180度区间调整俯仰角度，调整到位后通过侧方的滚花锁紧旋钮完成角度固定，无需额外工具即可完成角度调试，适配墙面安装、立杆安装、地面支架固定等多种安装方式。设计过程中充分考虑了散热需求，壳体背部预留了对应散热结构的安装空间，可将LED光源工作产生的热量通过壳体快速传导至外部空气，避免光源长时间高温工作出现光衰过快的问题，延长整灯的实际使用寿命。接线部位设置在壳体侧方的防水接线腔内部，接线完成后可通过密封结构实现接线部位的防水防护，避免户外雨天接线部位出现短路风险。整体结构紧凑，没有多余的外露凸起部件，安装边界清晰，在做配套安装结构设计时，可直接参照模型的支架孔位尺寸、整体外轮廓尺寸预留安装空间，无需额外做干涉避让校核，能够直接用于照明工程的方案选型、安装支架配套设计以及灯具结构的参考优化。
