双十字轴式万向传动连接接头结构

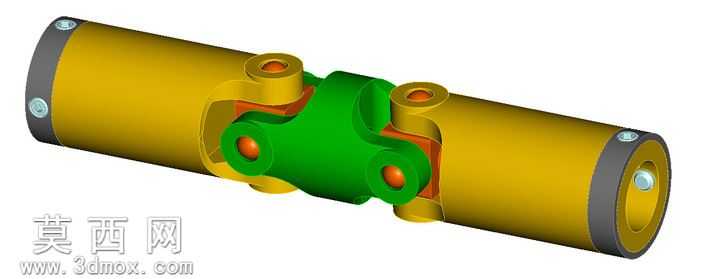

本作品为双十字轴结构的万向传动接头三维建模成果，建模过程中严格遵循机械传动件的设计规范，先完成整体传动方案的结构推演，确定两端轴套、中间十字铰接组件的配合尺寸与运动行程范围，再通过三维建模软件的参数化草图绘制功能，逐段绘制各零件的截面轮廓，通过拉伸、旋转、切除等基础特征命令生成零件基体，针对铰接部位的销轴孔、定位螺孔、轴端卡簧槽等细节结构，采用精准的特征定位完成细节建模，确保各零件之间的装配间隙符合机械加工的公差要求。材质渲染阶段，对两端的传动轴套赋予金属黄的涂装材质，模拟工业设备中常用的防锈漆喷涂效果，对中间的十字铰接传动组件赋予亮绿色工程材质，清晰区分固定件与活动铰接件的结构边界，对轴端的密封端盖赋予深灰金属材质，还原金属端盖的哑光磨砂质感，对销轴、紧固螺钉等小零件赋予金属光泽材质，凸显精密加工件的表面质感。结构设计上采用双十字轴铰接布局，相比单万向节拥有更大的角度补偿能力，可在两轴存在较大轴线偏角的工况下稳定传递扭矩，两端轴套内部设计有传动配合内腔，可与外接传动轴形成可靠的周向固定，轴套侧面设置的紧定螺钉孔可实现与外接轴的锁紧固定，避免传动过程中出现轴向窜动，中间铰接组件的各转动副均预留了合理的配合间隙，保证转动过程无卡滞，同时可传递较大的传动扭矩。建模完成后通过软件的装配干涉检查功能，逐一验证各活动部件在全角度摆动过程中的运动状态，排除零件之间的干涉问题，同时对所有棱边添加符合工艺要求的圆角特征，避免锐边结构，还原真实机加工零件的工艺特征，整体模型结构完整，装配关系清晰，可直接用于机械传动结构的教学演示、非标设备的传动机构选型参考以及相关产品的结构设计验证。
