多组对接式电气连接插头结构设计

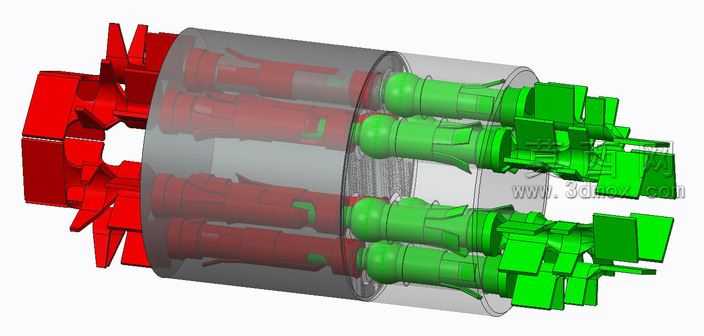

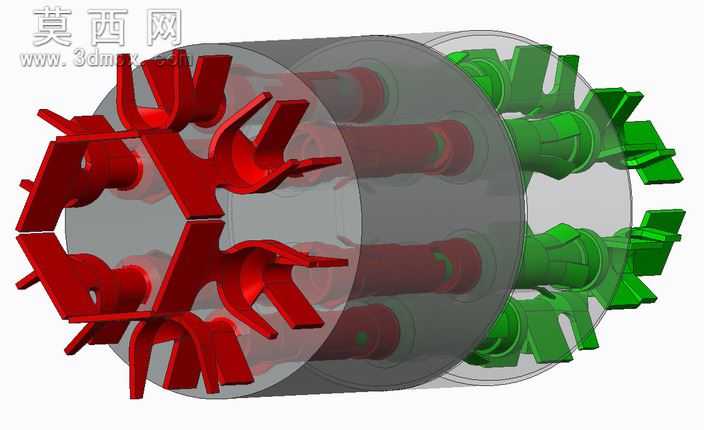

本模型为多组对接式电气连接插头，采用三维参数化建模方式完成整体结构搭建，建模过程中先对插头的公母端对接逻辑进行梳理，将整体拆分为外部绝缘壳体、内部导电插芯、定位卡扣结构三个核心模块分别构建。模型采用半透明渲染效果展示内部插芯排布，外部壳体赋予半透灰色哑光材质，可清晰观察内部多组插芯的排列方式，公端插芯赋予亮绿色硬质塑料材质，母端插腔对应结构赋予正红色硬质塑料材质，通过色彩区分直观呈现公母对接的对位关系，避免装配错位。结构设计上，插头内部共设置四组平行排布的圆柱形插芯，每组插芯端部设置导向锥面，可在对接时自动导正位置，降低插接阻力；插芯外侧设置多道定位凸筋，与壳体内壁的卡槽配合，可固定插芯位置，防止使用过程中插芯移位松脱；插头两端外部设置弹性卡扣结构，公母端对接到位后卡扣可自动卡合锁定，避免受外力拉扯时出现接触不良或松脱的情况。设计过程中充分考虑接插件的实际使用需求，所有插芯的间距、直径参数均符合常规低压电气连接的安全间距要求，壳体壁厚均匀，既满足绝缘防护的强度需求，也适配注塑成型的工艺要求，避免出现壁厚不均导致的注塑缺陷。模型整体装配关系清晰，各零件之间的配合公差经过合理预留，既保证插接时的顺畅度，也能保证对接后的接触稳定性，可直接用于电气连接方案的结构验证、产品展示以及相关教学演示场景，完整还原了多芯插头的内部结构与对接逻辑。
